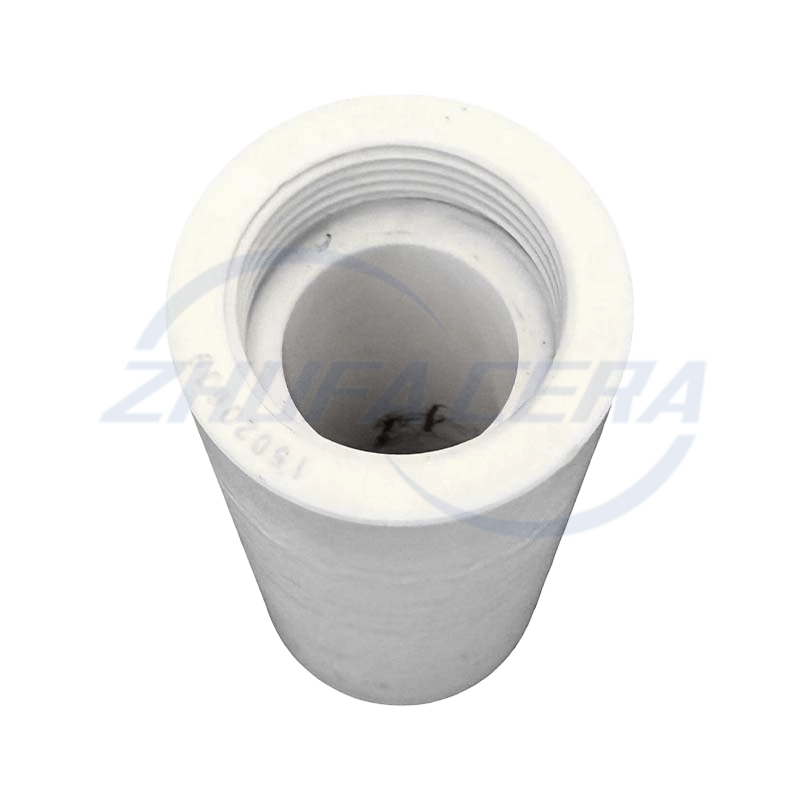

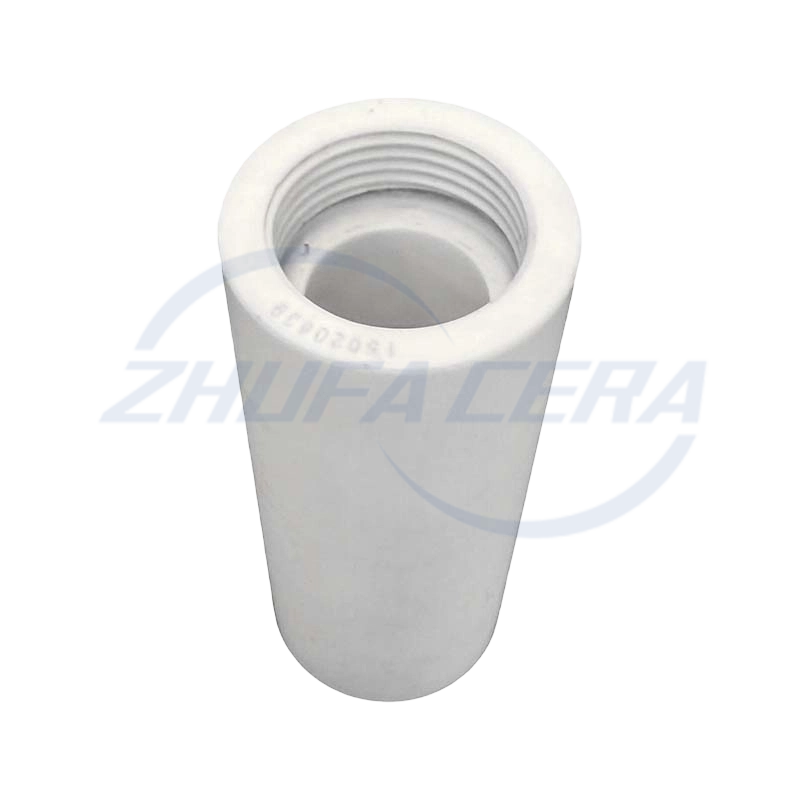

氧化铝陶瓷螺母

在现代半导体制造、新能源电池、精细化工及医疗流体等高端工业领域，流体输送与计量系统正面临着传统金属及高分子材料难以越过的性能瓶颈。强腐蚀性化学品、纳米级高硬度研磨颗粒（如CMP浆料）、高温高压交变工况，对设备的耐磨损性、化学惰性以及尺寸稳定性提出了极端考验。在此背景下，以高性能氧化铝（Al2O3）与氧化锆（ZrO2）为代表的精密陶瓷结构件，正成为构建新一代无污染、高精度陶瓷柱塞泵的核心基石。 一、氧化铝与氧化锆的性能博弈 高纯氧化铝陶瓷：通常采用95%、99%甚至99.9%的高纯度原料，莫氏硬度高达9级（仅次于金刚石和碳化硅），具有极强的抗切削与耐磨损能力。对绝大多数无机酸、有机酸、强碱及盐溶液表现出优异的惰性，不会发生金属离子溶出。热传导好且热膨胀稳定，非常适合在中温及常温连续高频往复运动中使用。 高韧性氧化锆陶瓷：具备独特的应力诱导相变增韧特性（四方相向单斜相转变）。当微观裂纹受力扩展时，相变引起的体积膨胀产生压应力，有效阻止裂纹延伸，其断裂韧性远高于普通氧化铝，抗机械冲击能力极强。摩擦系数低且弹性模量接近金属，是半导体高纯化学品、CMP抛光液循环及高频微量注射的终极解法。 零金属析出纯净度 液力端采用高性能氧化铝或氧化锆陶瓷，化学性质极其稳定，不含可浸出金属离子，从源头上避免半导体化学品的二次污染。 超强耐磨抗蚀能力 陶瓷莫氏硬度仅次于金刚石，镜面研磨状态完美应对强酸强碱以及CMP浆料等高硬度、高磨损介质的长期冲刷。 微升级精确计量 柱塞往复直线运动排量与行程严格成正比，可实现极高重复精度的微量、连续或脉冲式输送，流量波动控制在极小范围。 二、核心结构件的精密演进与制造 陶瓷柱塞与泵套的微米级配合：柱塞与泵套之间采用超精密间隙配合（通常控制在亚微米至数微米级），利用液体自身的微膜润滑实现无接触动密封。加工时必须将圆柱度、圆度及同轴度严格控制在极小范围内，并可采用激光微织构技术在表面形成储液微坑，结合金刚石砂轮缓进给磨削与抛光，使表面粗糙度达到Ra ≤ 0.05μm的镜面状态。 密封与隔离结构的创新演进：传统弹性密封在输送含颗粒浆料时易引发三体磨料磨损。高端定制采用迷宫式节流密封与双作用反冲洗隔离腔结构，在驱动端与流体端之间通入洁净去离子水或惰性气体微压反冲洗，彻底阻断工艺介质向机械驱动端的渗漏。 单向阀组与无死体积流道：阀球与阀座采用高纯氧化铝/氧化锆整体烧结与精密研磨，确保长期强酸强碱浸泡下的线接触密封精度；内部流道经CFD流体力学仿真优化，实现零死体积、快速排空与置换，避免光刻胶等高价值化学品变质。 三、多维高端工业应用场景延伸 半导体微电子制造：全陶瓷流体端消除金属接触，控制ppt级金属离子析出。多缸独立控制陶瓷柱塞泵系统实现CMP纳米磨料与超纯水的在线动态闭环配比，流量脉动极低，保障晶圆平坦化良率。 新能源锂电池产业：针对正负极高固相含量浆料的强烈磨蚀，高硬度氧化铝/氧化锆复合柱塞泵寿命达传统合金材质10倍以上，确保持续涂布厚度一致性。 精密医疗与生化分析：热膨胀系数极低、刚性极佳，在频繁启停和高频往复中无机械形变，确保纳升（nL）至微升（μL）级液体的精准推注。 四、陶瓷柱塞泵常见故障与问题诊断 Q1：陶瓷柱塞为什么会发生突发性碎裂或出现微裂纹？ 陶瓷材料具有抗压极高但抗冲击韧性较低的物理特性。若系统遭遇瞬间超压、水锤效应、未执行低载启动规范，或前期受硬质颗粒撞击产生隐性微裂纹并在交变载荷下疲劳扩展，均会导致纵向断裂或崩角。 Q2：密封件为什么会出现异常磨损以及什么是“三体磨料磨损”？ 在输送CMP或锂电浆料时，若前置过滤网破损，微纳米级硬质颗粒会侵入柱塞与密封件之间。受压后，这些硬质颗粒会对高硬度陶瓷形成强烈的磨料磨损，从而迅速破坏镜面并导致泄漏。 Q3：为什么泵体会出现干摩擦、局部过热甚至卡死？ 当发生介质断流、进料腔气蚀，或人为将填料压盖过度拧紧以追求零泄漏时，会瞬间破坏润滑液膜并引发干摩擦。随后产生的持续高温热应力会导致陶瓷组件热膨胀不均，最终引发卡死。 五、延长使用寿命的维护最佳实践 严格把控介质纯净度与前置过滤：进料端必须配置精密过滤器（一般工业≥80目，半导体及微量计量≥120目），坚持每班一检与定时清理，严禁在无过滤状态下启动。 杜绝干摩擦与科学调整密封：严禁无液空转，启动前必须排净气体。绝不能盲目死命拧紧填料压盖，应遵循制造商规定扭矩，维持正常微量润滑液膜。 规范升降压与日常点检：执行低压启动、逐步提升至额定值的SOP；停机前先泄压。运行中定期监测温度，发现异常噪音或压力表高频剧烈抖动立即停机排查。 六、陶瓷柱塞泵 vs 主流流体输送泵 评估维度 陶瓷柱塞泵 隔膜泵 齿轮/螺杆泵 合金柱塞泵 计量精度 极高（线性排量，往复行程恒定，脉冲极小） 中等（受膜片变形与气动/液动回程影响） 较高（但易受介质粘度与泄漏影响漂移） 极高（与陶瓷柱塞相当） 纯净度 极佳（全陶瓷液力端，无金属离子析出，ppb/ppt级） 良好（但氟塑料隔膜存在微量溶出或吸附风险） 较差（金属齿轮/螺杆剪切摩擦易产生金属屑） 差（强酸强碱下金属离子溶出严重） 耐磨损能力 极强（氧化铝/氧化锆莫氏硬度9级，轻松应对纳米CMP浆料） 较差（高硬度颗粒易磨损隔膜或导致阀闭合不严） 极差（硬质磨料会迅速吞噬齿轮啮合面与轴套） 较差（金属表面易被磨料划伤、拉毛） 耐腐蚀性能 极佳（惰性材质，耐绝大多数强酸、强碱及有机溶剂） 极佳（受隔膜材质如PTFE限制，整体耐腐蚀性好） 一般（依赖特殊耐腐蚀合金，成本极高且易点蚀） 一般（面对氢氟酸、浓盐酸等迅速失效） 剪切力保护 温和（无剪切力破坏，保护大分子及微纳米粒径） 温和（往复式隔膜对剪切力较小） 强（旋转剪切力大，易破坏光刻胶或乳液结构） 温和（同属柱塞往复式结构，对流体温和） 最佳适用场景 半导体化学品/CMP浆料、新能源高固相浆料、高端微量计量 化工常规输送、污水处理、一般无菌流体转移 中高粘度无颗粒流体、润滑油、树脂高压输送 高压清洗、常规高压水射流、无磨料高压液压 核心竞争优势总结：传统金属泵在面对半导体高纯化学品时面临致命的金属离子析出与腐蚀问题；而齿轮泵和隔膜泵在面对高硬度、高固相含量的研磨浆料时显得束手无策。陶瓷柱塞泵凭借“零金属析出 + 极高耐磨硬度 + 微升级精密计量”的三位一体优势，构成了其在高端流体输送领域不可替代的技术壁垒，是驱动高端制造业向更高质量迈进的硬核引擎。

在半导体制造与精密加工供应链中，晶圆承载盘作为核心支撑部件，其表面质量直接决定了晶圆的贴合精度、真空吸附平整度以及整体制程良率。对于海内外负责半导体设备、光刻或刻蚀模组的采购决策者与工程师而言，寻找能够稳定交付纳米级表面光洁度（如 Ra ≤ 0.02 μm）的供应商，是确保设备高端性能的关键。 无论是高纯度氧化铝、碳化硅还是氮化硅材质，先进陶瓷都具有“硬、脆、难加工”的典型特征。传统的机械磨削极易导致表面微裂纹、边缘崩边和亚表面损伤，这往往会成为洁净室内的颗粒污染源。为了满足半导体客户对表面完整性的严苛标准，顶尖的陶瓷制造商正在全面推行“延性域（塑性）磨削”及相关先进工艺。 一、实现延性域磨削与复合辅助技术 为了在保障结构强度的同时获得镜面级效果，加工端主要采用以下两项突破性技术，这也是采购评估供应商技术成熟度的重要指标： 工艺一ELID在线电解修锐磨削：选用金属结合剂（如铸铁或青铜基底）金刚石砂轮，配合专用的电解装置，在磨削过程中对砂轮进行实时、微量的电解修锐。电解作用不断溶解表层金属结合剂，使微细金刚石磨粒持续锋利外露，避免了砂轮钝化引起的挤压破碎。 工艺二超声振动辅助磨削：在砂轮或工件系统上引入高频、微幅的机械振动，使磨粒对陶瓷表面呈现周期性的“冲击-微切削”状态。这显著减小了切削力和瞬时摩擦热，彻底抑制了晶粒的宏观剥落与边缘崩边。 二、砂轮与磨料的严苛筛选及修整 磨削工具的精度，直接映射并决定了工件最终的微观形貌： 微细磨料与精密修整：精磨阶段必须选用粒度更细的金刚石砂轮（如W5至W10甚至更细粒度），并通过高精度修整工具将砂轮圆跳动控制在 1 μm 以内，避免微小跳动在陶瓷表面留下螺旋加工痕迹。 多道次复合抛光衔接：镜面磨削通常需配合微米/纳米级金刚石研磨膏进行逐级过渡抛光，彻底消除微观裂纹，满足无污染洁净室的集成要求。 三、磨削运动参数与机床系统的极致把控 微米级切深与低进给率：将单次切深严格控制在亚微米级（0.5 ~ 2 μm/pass），迫使材料发生微观塑性流变而非崩解，同时配合低进给速度避免瞬时切削力波动带来的微小振纹。 超高刚性机床与环保冷却：采用高阻尼材料（如花岗岩或高强度铸铁床身）的超精密平面磨床，配合大流量、高压精密冷却液，及时冲走微细磨屑，防止二次划伤，确保交付到采购手中的每一片承载盘都达到近乎完美的洁净度与光洁度。 四、典型产品分享 在先进制程半导体设备中，除晶圆承载盘外，多款核心功能部件同样极度依赖镜面磨削技术以突破物理性能极限。以下为四类高技术壁垒陶瓷结构件的工程特性、选材及镜面加工关键指标深度剖析： 1. 半导体静电吸盘（ESC）陶瓷介电层与承载基板 主流材质：99.9%高纯氧化铝 或 烧结碳化硅。 关键技术指标：表面粗糙度 Ra ≤ 0.015 μm，平面度 ≤ 3 μm（全幅面），平行度 < 5 μm。 技术价值与镜面磨削必要性：静电吸盘在工作时需要利用库仑力或约翰逊-拉贝ック（J-R）效应强力吸附硅片。若承载面存在微观粗糙或微裂纹，极易在几千伏高压下导致局部气隙微放电，从而击穿介电层并损毁晶圆。通过ELID超精密镜面磨削与化机抛光复合工艺，可彻底消除亚表面损伤，确保背面热传导均一性与高压绝缘可靠性。 【核心结构示意图】 Ra ≤ 0.02 μm 2. 反应腔室等离子体刻蚀聚焦环 主流材质：高纯单相烧结碳化硅 或 高密度石英替代型氮化硅。 关键技术指标：接合面平面度≤ 5 μm，侧壁及台阶面光洁度 Ra ≤ 0.05 μm。 技术价值与镜面磨削必要性：聚焦环环绕在硅片四周，直接暴露于强氟/氯基等离子体轰击下。微观粗糙度过高会加剧等离子体化学侵蚀速率，并产生剥落颗粒污染晶圆。精密磨削能够优化晶界结合状态，降低微观应力集中，显著延长其在刻蚀腔内的服役寿命。 【核心结构示意图】 Ra ≤ 0.02 μm 3. 光刻机台用陶瓷基准尺板 主流材质：零热膨胀微晶玻璃陶瓷或高刚性热压碳化硅。 关键技术指标：线胀系数 < 1.0×10⁻⁶/K，表面粗糙度 Ra ≤ 0.01 μm，局部平面度达亚微米级。 技术价值与镜面磨削必要性：作为光学对准与定位的核心基准，该类部件对热形变和几何误差零容忍。超声波辅助磨削与纳米级研磨确保了刻线基准的锐利度与长周期几何稳定性，直接决定了光刻机的套刻精度。 【核心结构示意图】 Ra ≤ 0.02 μm 4. 半导体超精密气浮导轨与滑块 主流材质：高致密氧化铝陶瓷（Al₂O₃） 或 反应烧结碳化硅。 关键技术指标：导向面直线度≤ 1 μm / 300mm，表面粗糙度 Ra ≤ 0.02 μm，硬度 HRA > 88。 技术价值与镜面磨削必要性：气浮导轨与空气轴承之间依靠微米级气膜实现无摩擦悬浮运动。导轨工作面若存在微米级刀痕或波纹，将直接引发气膜紊流、振动及“爬行”现象。镜面磨削带来的极高表面密实度与极低摩擦系数，是实现纳米级数控定位平台高速平稳运动的前提。 【核心结构示意图】 Ra ≤ 0.02 μm 五、如何选择可靠的精密陶瓷供应商？ 对于采购决策者而言，在评估半导体结构陶瓷供应商时，除了审核基础的加工报价外，更应重点穿透以下三大核心供应链指标： 1. 工艺闭环与核心装备：核实供应商是否具备 ELID 在线电解修锐磨床、超声波辅助加工中心及纳米级研磨抛光全套产线，避免多道外发加工导致的公差累积与品质失控。 2. 检测溯源能力：要求供应商提供白光干涉仪、高精度三坐标测量仪及氦质谱检漏报告，确保每一批次交货的承载盘、静电吸盘等组件符合 Ra ≤ 0.02 μm 且无微裂纹的严苛标准。 3. 工程定制与失效分析支持：评估其技术团队是否能够根据客户提供的工况环境（如特定等离子体浓度、高压绝缘需求），协助进行材料牌号匹配及结构优化设计。 如果您正在寻找能够提供定制化、高精度半导体结构陶瓷及晶圆承载盘、静电吸盘等核心部件的可靠合作伙伴，欢迎随时联系我们获取详细的材料数据表与定制方案。

内容摘要：在现代工业制造体系中，先进陶瓷结构件凭借其卓越的耐高温、耐磨损、抗腐蚀及高比强度特性，已被广泛应用于半导体设备、新能源汽车、航空航天及精密机械领域。本文系统拆解四大主流结构陶瓷的打样特性，并提出涵盖数字化成型、数值仿真与快速热工制度的全流程提速方案，助力研发团队将打样周期缩短 50% 以上。   在氧化铝、氧化锆、碳化硅以及氮化硅等主流结构陶瓷的研发与打样阶段，传统流程往往受制于开模周期长、烧结收缩大、硬加工难度高以及试错成本高昂等系统性瓶颈。常规的“开模—烧结—硬加工”路径通常需要耗费 4 至 8 周的时间。为了在技术竞争激烈的全球化市场中实现高效迭代，研发团队必须跳出传统制造的线性思维，通过成型数字化、仿真预测化和后处理差异化，系统性地将打样周期缩短 50% 以上。 一、 材质属性解构与周期瓶颈的本质 要实现打样周期的突破，首先必须厘清四大核心结构陶瓷在物理化学本质上的差异及其对研发节奏的制约。从材料工程学角度来看，氧化铝与氧化锆作为氧化物陶瓷，技术成熟度相对较高，其核心矛盾在于粉体批次活性带来的收缩率波动以及高温烧结过程中的几何畸变。特别是氧化锆，由于其复杂的相变行为（四方相到单斜相转变）和高达 20%~25% 的体积收缩率，若缺乏精确的工艺控制，极易在烧结阶段产生开裂或严重翘曲。 相比之下，碳化硅与氮化硅作为非氧化物陶瓷，具备极强的共价键特征，这赋予了它们无与伦比的高温机械性能，但也直接导致了无压烧结的极度困难。碳化硅通常需要依赖特殊的烧结助剂或反应烧结路径，而氮化硅则对烧结气氛（如高压氮气保护）有着苛刻的要求。因此，非氧化物陶瓷的打样瓶颈往往不在于几何成型，而在于烧结制度的摸索与高温炉温曲线的反复调试。打样提速的核心逻辑，在于用数字化增材制造或准等静压毛坯切削替代传统模具制造，并通过数值模拟彻底消除“烧结变形—修模”的试错循环。 陶瓷材质 核心物理化学特性 研发与打样核心痛点 氧化铝 (Al₂O₃) 技术成熟，绝缘性好，成本适中，烧结温度适中。 粉体批次活性差异导致收缩率波动，需防范成型密度不均。 氧化锆 (ZrO₂) 高断裂韧性与抗弯强度，体积收缩率高达 20%~25%。 相变敏感，烧结极易发生翘曲变形与开裂。 碳化硅 (SiC) 极端硬度，超高导热率与耐磨性，强共价键特征。 无压烧结困难，依赖反应烧结或特殊烧结助剂与炉温控制。 氮化硅 (Si₃N₄) 高强度、高韧性、优异抗热震性能。 对烧结气氛敏感，需高压氮气保护防止高温分解。   二、 全流程提速的核心工艺路径 摆脱模具依赖的数字化成型技术 在研发初期的 1~10 件小批量试制阶段，投入钢制模具或注射模具会带来不可承受的时间与资金成本。针对复杂结构件，应优先引入立体光固化或数字光处理3D 打印技术。这些增材制造路径能够直接将三维 CAD 模型转化为实体素坯，将前期的工装准备时间从数周压缩至数天以内，尤其适用于包含内部微通道、复杂流道或薄壁特征的氧化铝与氧化锆构件。 对于大尺寸、块状或盘状结构件，生坯机械加工则展现出极高的实用价值。该路径通过冷等静压（制备出大尺寸致密素坯或低温预烧结毛坯，随后利用数控机床（CNC）在材料呈“粉笔状”的生坯状态下进行高效切削，最后直接送入高温炉烧结。这种方法绕过了烧结后陶瓷硬度极高、难以加工的痛点，能够将复杂外形的几何验证周期压缩至 48 小时以内。 解决收缩率黑箱的数值仿真与补偿 陶瓷烧结伴随着剧烈的体积收缩与密度跃升，如果仅凭经验进行模具设计或素坯放大，极易陷入反复修模的泥潭。在设计阶段引入有限元分析软件，对排胶及烧结过程中的温度场、密度场和应力场进行联合仿真，是消除试错成本的关键。由于 3D 打印或粉体成型工艺本身具有方向性，其收缩率往往呈现各向异性特征（例如 Z 轴收缩率通常大于 X/Y 轴）。 通过将流变参数输入仿真系统并执行反向变形补偿，工程师能够在 CAD 模型阶段就对几何尺寸进行预先修正，确保首件烧结成型尺寸直接落入公差带。需注意的是，仿真模型中的收缩率补偿参数高度依赖于具体的粉体固含量、黏结剂配方及炉温均匀性，必须建立实验室内部的标准粉体数据库进行标定。 热工制度的精确调控与快速烧结 排胶与烧结阶段往往是整个研发周期的隐形时间黑洞。在排胶环节，3D 打印件内部的高分子有机粘结剂如果升温过快，会迅速气化并产生内应力导致微裂纹（Micro-cracks）。通过热重分析（Thermo gravimetric Analysis, TGA）明确粘结剂的精准热分解区间，设计非线性的慢速升温区（如 200℃~500℃），可以大幅缩短不必要的保温时间。 而在烧结环节，传统电炉升温与保温周期动辄长达十几个小时，引入微波辅助加热或高效快速烧结炉，能够实现整体均匀的快速加热，将烧结周期缩短 40% 至 60%，并有效抑制晶粒异常长大。 三、 后处理阶段的效率平衡与工艺取舍 先进陶瓷的硬度极高（如碳化硅莫氏硬度约为 9.5，氧化锆约为 8.5）。如果在打样阶段对所有表面均盲目追求镜面抛光或高精度磨削，会严重拖慢整体交付节奏。在研发过程中，必须严格区分功能面与非功能面。对于非配合面、非密封面，应直接依赖烧结精度或生坯加工精度，避免二次机械加工。 对于必须进行精加工的关键配合面，传统金刚石砂轮磨削效率低下且容易引入表面微裂纹。此时应引入超声辅助加工，利用高频微振动降低切削力并改善表面质量。针对局部微细孔或异形槽，采用皮秒或飞秒级别的激光辅助加工进行非接触式高效材料去除，能够彻底摆脱传统金刚石刀具频繁磨损换刀带来的时间损耗。 四、 研发验证阶段的深层思考与风险警示 在追求极致打样速度的工程实践中，必须清醒认识到快速成型路径与最终量产路径之间的物理性能鸿沟。通过 3D 打印或快速成型技术制备的陶瓷结构件，其内部往往不可避免地存在微观孔隙率较高、层间结合不完全等问题。这导致其抗弯强度和韦伯模数通常显著低于采用干压成型或热压烧结工艺的量产件。  工程免责与性能警示声明：快速打样件的数据仅用于验证几何装配、流体特性与原理性功能，其实际机械承载能力与极端环境寿命需以最终模压量产件为准（数据需验证）。此外，针对厚壁件的快速排胶和烧结，必须进行荧光探伤或显微结构断面扫描，以排除内部残余热应力引发的微裂纹隐患，确保研发阶段的验证结论具备真实可靠的工程指导意义。

核心提要 在半导体制造向 Sub-7nm 乃至更先进制程迈进的今天，光刻机作为芯片制造的“皇冠明珠”，其套刻精度已提升至纳米级（nm）。 在加速度超过 10g 的超高速步进扫描运动、极高热流密度以及 10⁻⁷ Pa 超高真空的极限工况下，传统的钛合金、因瓦合金等金属材料已触及物理极限。先进结构陶瓷（碳化硅、氮化铝 、氧化铝 ）凭借高比刚度、极低热膨胀系数、高导热性与优异的真空兼容性，成为了光刻机与核心半导体装备中不可替代的终极结构材料。   01 极限工况：传统金属在光刻设备中的物理瓶颈 光刻机的晶圆曝光过程要求系统在毫秒级时间内完成高速定位与稳定。传统金属构件在面对这种极限工程挑战时，暴露出了三大致命缺点： 动态刚度不足引致机械共振：在频繁的启停与高速加速过程中，金属材料的弹性模量/密度比（比刚度）受限，容易产生微小的结构变形与高频余震，大幅延长对准时间，降解光学对焦精度。 热膨胀导致焦深漂移：光刻机内部的高能量激光束及等离子体辐射会导致局部温升。金属材料的热膨胀系数较高，微米级的热形变即会导致焦深失焦，导致整片晶圆报废。 超高真空脱气与微粒污染：金属材料在超高真空环境下容易发生微量气体释放，且在强腐蚀性等离子体轰击下容易剥落微粒，污染昂贵的光学镜头群与反应腔体。 02 材料降维打击：先进结构陶瓷性能对比 为了克服上述物理瓶颈，先进结构陶瓷成为了光刻机工程师的必然选择。下表对比了半导体级先进陶瓷与常用高精密金属材料的核心物理性能： 材料名称 密度 ρ (g/cm³) 弹性模量 E (GPa) 比刚度 E/ρ (GPa·cm³/g) 热膨胀系数 CTE (×10⁻⁶/K) 热导率 k (W/m·K) 钛合金 4.43 114 25.7 8.6 6.7 因瓦合金  8.05 141 17.5 1.2 10.1 高纯氧化铝  3.92 380 96.9 7.2 30.0 氮化铝  3.26 310 95.1 4.5 170 - 220 碳化硅  3.10 410 - 450 132 - 145 4.0 120 - 200   【性能总结】：碳化硅的比刚度高达钛合金的 5 倍以上，热导率接近铝合金，而热膨胀系数仅为金属的几分之一，是高速超精密运动构件的天选材料。 03 核心应用：光刻机关键陶瓷部件分解 晶圆双工件台 【主导材料】：反应烧结/无压烧结碳化硅【应用解析】：工件台承载晶圆完成毫秒级高速扫描。采用拓扑优化镂空结构的超轻量化 SiC 框体，能在将重量减轻 40% 以上的同时保持极高的抗弯曲刚度，使工件台在 10g 极高加速度下做到“零形变”，确保纳米级套刻精度。 静电吸盘基底 【主导材料】：氮化铝/ 氧化铝【应用解析】：静电吸盘利用库仑力平整平伏地吸附晶圆。AlN 具有极高的热导率与优异的电绝缘性，内部通过共烧工艺嵌入微米级钼/钨加热丝，表面加工出数万个微针阵列，在实现均匀快速温控的同时，大幅减少与晶圆的接触面积，避免微粒污染。 激光干涉仪参考镜像/反射镜条 【主导材料】：零膨胀微晶玻璃 / 反应烧结碳化硅【应用解析】：作为双工件台在 X/Y/Z 轴方向位置干涉测量的激光基准反射面。其表面粗糙度要求达到 Ra < 0.1 nm，且要求在温控波动下保持绝对尺寸稳定性，确保测距光路的纳秒级响应与纳米级精度。 晶圆传输机械手爪 【主导材料】：高纯氧化铝/ 氮化硅【应用解析】：用于在各反应腔体之间极高速接驳 300mm（12英寸）晶圆。机械手爪要求极高的悬臂刚度与耐磨性，确保在高速甩动时不折弯、不下垂、不掉屑。 04 制造壁垒：微米级精密陶瓷加工的核心技术难点 工程难点说明 “烧结只是拿到入门准考证，微米级精加工才是决胜点。” 陶瓷材料硬度高（莫氏硬度 8.5~9.5）、脆性大，将烧结毛坯加工为符合半导体要求的终极零部件，需攻克四大工程难题。   超精密形位公差控制：对于 12 英寸静电吸盘与 SiC 工件台，要求全尺寸范围内全局平面度控制在 ≤ 1 µm 以内（相当于头发丝直径的 1/70），微孔及复杂流道位置公差锁定在 ±2 µm。 纳米级超平整抛光与表面损伤抑制：磨削加工极易在硬脆陶瓷表面留下微观裂纹，在强应力下引发瞬间脆断。必须采用化学机械抛光（CMP）与超精密研磨技术，在消除微裂纹的同时，将晶圆接触面粗糙度提升至 Ra < 0.1 nm 的镜面级别。 复杂内腔与轻量化拓扑结构制造：为了满足降重与冷却需求，SiC 部件内部常设计有蜂窝状镂空结构以及嵌入式微流道。这要求具备极高精度的五轴联动金刚石 CNC 雕铣能力及先进的无损检测（NDT）手段。 超高真空清洁度处理：加工后的陶瓷部件需经过多道超声波脱脂、强酸/强碱清洗以及高温烘烤抛气，彻底消除微孔与盲孔内的加工残留物，确保装机后在 10⁻⁷ Pa 真空下的出气率趋近于零。 05 结语与展望 半导体产业的竞争，表面看是芯片设计与光刻制程的争夺，底座却是材料科学与超精密加工工艺的硬核对决。微米级精密陶瓷加工技术，不仅代表着先进制造的工艺巅峰，更是支撑下一代高产能、超高精度光刻机与高端半导体装备走向自主可控的核心关键。

      在半导体晶圆传输、精密光电制程与超洁净自动化等高端制造场景中，机械臂需要持续保持高速、高频的往复循环运动。长期动态工况下，惯性交变载荷、结构共振响应、往复摩擦积热以及环境温度波动，会共同导致传统金属机械臂出现弹性挠曲、疲劳累积变形与热漂移等问题，最终造成定位精度下降、运行稳定性不足、设备良率受限等一系列工程短板。作为新一代精密结构材料，碳化硅（SiC）陶瓷凭借卓越的比刚度、热稳定性与抗疲劳特性，结合系统性的结构优化、低应力精密制造、柔性装配工艺与动态伺服补偿技术，能够在1–3m/s高速运动、50–100Hz高频循环的严苛工况下，将末端微变形控制在微米级，实现工业制造场景可量化、可稳定复现的工程级“零变形”效果。本文以中立科普视角，深度拆解碳化硅陶瓷机械臂能够长期维持高频高精度、无形变漂移的底层技术逻辑。 一、材料与结构协同：从物理根源抑制形变与共振风险       机械臂在高频往复运动中产生的变形主要分为力学惯性变形与温度诱导热变形两大类，而碳化硅陶瓷的核心优势，是能够从材料本征物性上同时削弱这两种变形的产生条件，再通过拓扑结构优化进一步提升动态刚性与稳定性，从源头规避结构振动与疲劳偏移。碳化硅具备450GPa超高弹性模量与3.21g/cm³低密度的组合特性，比刚度远优于不锈钢、铝合金等常规金属结构材料，在高速加减速的瞬时惯性冲击下，悬臂弯曲挠度被大幅抑制，高频交变载荷下的动态弹性变形量显著降低，从根本改善了金属机械臂惯性大、抖动明显、瞬时偏移量大的固有缺陷。       在热稳定性方面，碳化硅极低的热膨胀系数有效规避了温度漂移带来的结构翘曲，配合高导热特性，可快速均匀散除高频摩擦热量与环境冷热冲击热量，使臂体整体温度场保持均匀，不会出现局部热胀冷缩导致的弯曲、扭曲与尺寸偏移，在长期冷热循环工况中仍能维持极高的尺寸一致性。同时，高密度烧结工艺让材料显气孔率低于1%，晶界结构致密均匀，在百万次级别的交变应力循环下不会发生晶界滑移与塑性蠕变，抗疲劳性能极强，从材料层面避免了长期运行后的永久性变形累积。 仅靠材料性能无法完全规避高频激励下的结构共振与应力集中，因此机械臂整体采用贴合悬臂力学规律的拓扑结构设计。通过根部加厚、末端渐变收窄的变截面形态，匹配悬臂根部弯矩最大、末端惯性载荷最敏感的受力特征，在强化关键区域刚性的同时最大限度降低末端运动惯量，有效削弱振动幅值。一体式中空结构搭配加强筋布局，在不增加自重的前提下大幅提升抗弯、抗扭刚度，抬高结构固有谐振频率，使其避开设备高频运行的激励频率区间，彻底避免共振引发的剧烈抖动与瞬时形变。所有结构过渡位置均做圆角钝化处理，无应力集中点、无拼接结构断层，配合有限元极限工况仿真迭代优化结构参数，将交变应力稳定控制在材料安全阈值内，实现动态工况下的结构长效稳定。 二、低应力制造与柔性装配：消除残余应力导致的隐性形变       工程实践中，多数机械臂的长期精度漂移，并非源于材料动态变形，而是来自成型、加工、装配过程中残留的内应力。残余应力会在百万次循环工况中缓慢释放，引发渐进式微变形、结构翘曲与定位偏移，因此全流程低应力工艺是实现碳化硅机械臂零变形的核心保障。在成型与烧结阶段，采用近净尺寸一体成型与梯度恒温烧结工艺，严格控制坯体密度均匀性与窑内温度一致性，通过阶梯式升降温速率缓慢释放烧结内应力，避免坯体疏密不均、烧结扭曲、结构不对称等先天缺陷，保证每一支臂体的初始结构高度均匀稳定。 在超精密加工环节，采用分段式去应力磨削体系，规避传统高速切削带来的热应力与表层微损伤。粗加工后静置释能，释放初始磨削残余应力；精加工采用微切深、低进给的平稳切削方式，搭配恒温冷却系统抑制加工积热，避免局部高温导致的微弯曲与材料亚表面缺陷。最终通过纳米级抛光工艺优化表面平整度，减少运动摩擦损耗。成品经过三坐标测量与激光干涉仪全域检测，严格控制直线度、平面度与整体尺寸公差，确保出厂产品无初始微变形、无集中残余应力，从制造端消除后续形变隐患。       针对碳化硅陶瓷脆性大、对应力集中敏感的材料特性，行业传统刚性硬连接装配方式极易产生挤压预应力，该应力会与动态惯性载荷叠加，逐渐诱发隐蔽性结构变形。为此，整套装配体系采用柔性适配设计，陶瓷与金属连接界面配置热膨胀系数匹配的缓冲结构，螺栓孔位钝化处理，配合分级扭矩预紧工艺实现均匀受力，避免单边挤压微弯现象。全程采用间隙配合+高稳定性填充结构替代刚性过盈配合，避免装配公差带来的局部挤压应力。所有配套金属结构均做热膨胀匹配设计，减少温变环境下的异种材料应力差。成品出厂前经过大规模空载高频跑合，充分释放装配残余应力并二次校准精度，彻底规避装配应力引发的长期形变漂移。 三、动态补偿与工况适配：实现全周期高精度稳定运行       材料、结构与工艺可以彻底消除机械臂的永久性塑性变形，但在超高速、超高频的瞬时运动过程中，仍然存在微量弹性形变与振动偏移，需要依靠伺服动态控制技术做实时补偿，实现工程意义上的完全零变形运行。设备搭载高带宽伺服驱动与智能滤波算法，精准识别臂体固有振动频率，主动抵消工况激励产生的共振干扰，有效抑制高速启停与高频往复过程中的末端抖动与动态挠曲。运动轨迹摒弃传统突变式加减速逻辑，采用平滑S型速度曲线，让加速度连续无突变，大幅降低瞬时冲击力矩，使动态弯曲挠度降至最低。       结合高精度实时检测模块，系统可毫秒级捕捉末端微米级偏移数据，通过伺服闭环控制系统实时修正位置偏差，动态补偿高速运动中的瞬时弹性变形，让机械臂末端重复定位精度长期稳定在±0.01mm以内，保证高频往复运动的轨迹一致性与尺寸稳定性。在复杂工业工况适配层面，碳化硅陶瓷具备优异的化学惰性与耐腐蚀性，可耐受半导体制程中的等离子冲刷、氟系腐蚀介质，不会出现结构腐蚀减薄、刚性衰减等问题；超低摩擦的光滑表面可实现洁净运行，无粉尘碎屑产生，避免磨损带来的尺寸偏差。配合腔体均温与稳流结构适配设计，可有效防止单侧温差、气流冲击造成的局部弯曲，实现超洁净、变温、腐蚀等严苛场景下的长周期、零漂移稳定运行。 结语       碳化硅陶瓷机械臂的“零变形”技术，并非依靠单一材料优势实现绝对不变形，而是一套覆盖材料本征抑形、结构刚性强化、制造去应力、装配消应力、动态实时纠形的全链路工程体系。通过从物理根源消除永久性形变、从控制端可控抵消瞬时动态形变，彻底解决了传统金属机械臂在高频高速精密工况下普遍存在的振动偏大、精度漂移、疲劳变形、寿命不足等痛点，高度适配半导体、光电、精密自动化等高端制造的长期高精度运行需求，是当前超精密往复运动执行机构的最优结构方案之一。 工况适配与定制说明 可根据不同设备负载、运动速度、往复频率及环境工况，针对性定制机械臂结构尺寸、刚性参数与精密加工标准，适配各类高端精密自动化设备的零变形运行需求。

在现代半导体制造的版图上，制程节点的每一次突破（从7纳米、3纳米到如今向2纳米及以下的冲刺），都是一场对物理极限的极限压榨。当光刻、刻蚀和薄膜沉积工艺进入原子级尺度，晶圆加工的舞台便被彻底搬进了超高真空（UHV，低于 10⁻⁵ Pa）的环境中。在这片连空气分子都被视为“重度污染”的领域里，先进精密陶瓷（如高纯氧化铝、碳化硅、氮化铝）因其卓越的耐高温、耐腐蚀和高刚性，成为了晶圆承载台、静电吸盘、气体分配环等核心部件的不二之选。然而，这些看似坚不可摧的固体材料，在真空下却隐藏着一个致命的呼吸效应——出气。而决定这场“真空保卫战”胜负的关键，往往隐藏在肉眼不可见的微观世界里：陶瓷材料的颗粒度。 一、晶界：气体分子的“高速公路” 要理解颗粒度如何影响出气率，首先需要将视线放大到陶瓷的微观多晶结构中。多晶陶瓷是由无数个微小的单晶颗粒（晶粒）相互包裹、堆叠而成的。晶粒与晶粒交界的地方，被称为晶界。 在微观层面，气体分子在陶瓷内部的移动主要依赖扩散。而晶界处的原子排列极其无序，充满了晶格缺陷、空位和微观间隙。相比于晶粒内部紧密排列的晶格（体积扩散），晶界处的能量状态更高，对气体分子而言，这里就是一条阻力极小的“高速公路”。 【微观出气路径】晶粒内部：晶格紧密→ 气体分子体积扩散（极其缓慢，速率 Dv）  ↓晶界：无序缺陷→ 气体分子沿晶界扩散（短路扩散，速率 Dgb >> Dv）  ↓陶瓷表面→ 脱附进入真空腔体 → 导致本底真空度下降 当陶瓷材料的颗粒度越小（晶粒越细），意味着在相同的体积内，晶粒的数量呈指数级增加，从而导致晶界密度（单位体积内的晶界总面积）急剧上升。 细颗粒度陶瓷：拥有密集的“晶界网络”，内部残留的气体（如烧结过程中包裹的氢、一氧化碳，或吸附的水汽）能够顺着这些高速公路源源不断地逃逸到表面，导致真空环境下的持续出气率显著增高。 粗颗粒度陶瓷 / 单晶材料：晶界大幅减少甚至消失（如单晶蓝宝石），气体分子被牢牢困在晶格内部，只能通过速度极慢的体积扩散向外渗透，出气率因此被压制在极低的水平。 二、比表面积与几何陷阱 除了内部的扩散通道，颗粒度还直接决定了陶瓷材料的有效表面积（比表面积）和表面形貌。即使经过纳米级的机械抛光，细颗粒度陶瓷在真空下暴露出的大气接触面，依然由无数微小晶粒的顶端组成。这种微观上的凹凸不平，使得细颗粒陶瓷具有更大的微观比表面积。 物理与化学吸附：当陶瓷件在外界大气环境中存放或加工时，更大的比表面积意味着它像一块微观的“海绵”，能物理吸附或化学共价结合更多的水分子。 能量陷阱：进入真空腔体后，这些吸附在细小晶界缝隙中的气体分子，处于一种相对稳定的“能量陷阱”中。它们不会在抽真空的初期立刻释出，而是在设备运行、晶圆曝光加热时，伴随着能量波动缓慢脱附，造成真空度的长期漂移，这在半导体工艺中被称为脱附尾流。 三、致密度与闭气孔的博弈 在陶瓷材料学中，颗粒度、烧结工艺与孔隙率是一个三位一体的复杂方程。通常情况下，细颗粒的陶瓷粉体由于表面能高，更容易驱动烧结致密化。然而，如果烧结工艺（温度、压力、气氛）未能达到绝对完美，细颗粒度陶瓷极易在微观上形成密集的闭气孔。 【注意：闭气孔的真空危机】与向外开放的开气孔不同，闭气孔在常压下包裹着高压的烧结气氛或气体杂质。当陶瓷件置于超高真空环境（外部压力近乎为零）时，气孔内外形成了巨大的压力差。气体分子会通过微裂纹或晶界，以渗透的方式长效、微量地向外释放。这种由于微观孔隙结构导致的出气，极难通过常规的表面清洗消除，是超高真空设备内部最隐蔽的“隐形杀手”。 四、半导体工艺的工程抉择：强度与真空的平衡 既然粗颗粒度（甚至单晶）陶瓷的出气性能如此优异，为什么不全面采用粗晶陶瓷呢？这正是半导体精密制造最迷人、也最残酷的工程权衡。 根据材料力学的霍尔-佩奇公式，材料的屈服强度与晶粒直径的平方根成反比。这意味着： 颗粒度越细，陶瓷的机械强度、硬度、耐磨性以及抗热震性就越好。这对于需要高速运动、承受微米级运动加速度的晶圆控制台至关重要。 颗粒度越粗，虽然真空出气率低，但材料的力学性能会劣化，极易在机械加工或热循环中发生晶粒剥落，这会直接造成晶圆的物理污染。 为了在“高强度（细晶粒）”与“低出气（粗晶粒）”之间找到完美的平衡点，现代半导体先进陶瓷企业和设备商采取了极为严苛的改性与预处理技术： 技术手段 物理/化学原理 核心目的 超高温液相烧结 通过添加微量玻璃相，在细晶粒晶界处形成致密的非晶态阻隔层。 封堵晶界扩散通道，阻断气体逃逸。 原子层沉积（ALD）表面涂层 在细颗粒陶瓷表面沉积一层纳米级的致密氧化物薄膜（如 Al₂O₃ 或 Y₂O₃）。 物理隔离微观孔隙，将比表面积降至理论极限。 超高真空高温超前烘烤 在专用真空炉中，以高于实际工况的温度（通常 > 200°C 至 400°C）长时间轰击陶瓷件。 强行逼出晶界和闭气孔深处的浅表气体，使其在装机前完成“彻底排气”。 结语 在纳米级的半导体制造中，微观世界的每一粒尘埃、每一个晶格缺陷，都会在宏观上决定数十亿美元产线的良率。半导体精密陶瓷的颗粒度之争，本质上是人类对材料微观组织调控能力的定量比拼。 深刻理解并量化晶粒尺寸、晶界行为与超高真空出气率之间的函数关系，不再仅仅是实验室里枯燥的材料学论文，而是决定下一代芯片制造设备能否稳定运行的基石支撑。在这场向物理极限冲刺的隐形战争中，控驭了微观颗粒度，便是控驭了半导体真空生态的主动权。

在半导体晶圆刻蚀过程中，晶圆面临着极高的静电吸附风险和微粒污染威胁。氧化铝陶瓷吸盘作为静电吸盘的绝缘主体或高精密机械吸盘，主要通过材料改性、微观结构设计以及优异的物理化学特性来完美化解这两大核心痛点。 攻克从“超级绝缘”到“静电耗散”难题 传统的纯氧化铝陶瓷是极佳的绝缘体，但在刻蚀的高能等离子体环境下，绝缘体表面极易积聚大量静电荷，导致晶圆被“死死粘住”（残余吸附力过大）或发生静电击穿。为了解决这一问题，先进的氧化铝陶瓷吸盘主要采用以下半导电化改良手段： 半导电化改性（体电阻率控制）：通过在氧化铝基体中掺杂微量的过渡金属氧化物（如二氧化钛TiO₂、三氧化二铬 Cr₂O₃ 等），将其体电阻率精确控制在静电耗散区间（通常为 10⁹ ~ 10¹¹ Ω·cm）。 利用约翰逊-拉别克（Johnsen-Rahbek, J-R）效应：改性后的半导电氧化铝陶瓷吸盘主要依靠J-R 效应产生吸附力。当施加电压时，微小的电荷能够移动到陶瓷表面的微观突起处，晶圆与吸盘之间形成极薄的电荷层，产生比传统库仑力大数倍的吸附力，且响应速度极快。当断开电源时，积聚的静电荷能够通过半导电通道迅速耗散，彻底解决晶圆脱开（延迟和残余静电问题。 高纯度基材与超表面工艺污染难题 刻蚀工艺（尤其是干法等离子体刻蚀）伴随着强腐蚀性气体（如 CF₄、CHF₃、Cl₂ 等）和高能离子轰击，吸盘如果耐磨耐蚀性不足，就会被剥蚀并产生微粒（Particle）污染。氧化铝陶瓷通过以下多维工艺确保“零污染”。 超高纯度基材（5% ~ 99.99%）：用于半导体前道的氧化铝吸盘将铜（Cu）、铁（Fe）、钠（Na）、钾（K）等金属杂质控制在极低的 ppm 甚至 ppb 级别。这避免了在刻蚀过程中，由于材料磨损导致金属离子迁移到晶圆上，引发不可逆的电路短路或失效。 卓越的耐等离子体轰击性能：高纯氧化铝陶瓷具有极高的化学稳定性和晶格能，面对氟基、氯基等离子的连续轰击，其侵蚀速率极低，不易产生微粒脱落。 精密表面处理与“凸点”设计：吸盘表面经过纳米级的超精密抛光。更重要的是，吸盘表面通常不与晶圆全面积接触，而是设计有无数个微小的凸点，将接触面积减少了 90% 以上。这不仅大大降低了机械摩擦产生的微粒，而且即使有极少量的微粒，也会落入凸点之间的凹槽中，绝不会沾染到晶圆背面。技术总结 氧化铝陶瓷吸盘在刻蚀工艺中扮演着“刚柔并济”的角色：通过掺杂改性让电荷既能快速聚集又能迅速释放，解决了静电羁绊；通过高纯材质与微观凸点设计，在剧烈的等离子体风暴中筑起了一道物理屏障，确保晶圆免受微粒与金属离子的污染。

在高端制造、半导体及智能装备的供应链里，“精密陶瓷”往往承担着最极端的工况。很多采购和工程师在面对具体工况时，经常在氧化锆和氮化铝之间纠结。 这两个虽然同属先进工业陶瓷，但其微观结构和物理特性决定了它们截然不同的“性格底色”。选对工况，它是能抗万次冲击、延展设备寿命的“神兵利器”；选错工况，则可能面临崩刃、拉裂、甚至瞬间烧毁器件的灾难。 今天，我们就从微观机制到典型工况，深度拆解这两大陶瓷界“天花板”的选型逻辑。 一、核心物理机制的对决 氧化锆陶瓷：陶瓷界的“钢铁侠”，为什么轻易摔不碎？ 传统的特种陶瓷（如高纯氧化铝）虽然硬度高，但最大的致命伤是“脆”。而氧化锆之所以被称为“陶瓷钢”，核心在于其独有的“相变增韧”机制。 在室温下，通过加入钇（Y）或镁（Mg）等稳定剂，可以将氧化锆的高温亚稳态（四方晶相）“冻结”保留在室温。当陶瓷受到外力冲击、裂纹即将蔓延时，裂纹尖端的应力场会触发四方晶相向单斜晶相的转变。这种相变会带来约 3%~5% 的体积膨胀，膨胀产生的压应力会像一把钳子一样，死死“夹住”并锁死裂纹尖端，阻止其继续扩散。 因此，在抗弯强度（可达 1200 MPa）和断裂韧性（可达 10 MPa·m¹/²）上，氧化锆在陶瓷家族中傲视群雄。 氮化铝陶瓷：电子级的“散热王”，热量如何实现“高速通行” 与氧化锆极低的导热率（仅≈ 2.5 W/(m·K)，形同保温棉）完全相反，氮化铝的导热系数高达 ≈ 170 - 230 W/(m·K)，是氧化锆的近百倍，甚至接近部分金属。 陶瓷不含自由电子，它是如何传热的？答案是晶格振动（声子传热）。氮化铝具有简单的共价键非金属性质，晶格极轻、原子间结合力极强。当局部发热时，原子高速振动形成声子，能够在其高纯度的晶格内无阻碍地快速传递。 更难能可贵的是，它在拥有超高导热率的同时，还保持了极佳的电绝缘性（介电强度≈ 14 kV/mm），并且其热膨胀系数（CTE ≈ 4.5 × 10⁻⁶/K）与半导体核心材料单晶硅惊人地契合。 核心性能直观对比表 性能维度 氧化锆陶瓷  氮化铝陶瓷  选型决定因素 导热系数 ≈ 2 - 3 W/(m·K) (极低) ≈ 170 - 230 W/(m·K) (极高) 差了近100倍！需要散热必选氮化铝。 断裂韧性 ≈ 5 - 10 MPa·m¹/² (极高) ≈ 3 - 4 MPa·m¹/² (偏脆) 氧化锆具有“相变自愈”机制，轻易摔不碎。 热膨胀系数 ≈ 10 × 10⁻⁶/K (接近金属) ≈ 4.5 × 10⁻⁶/K (接近硅) 芯片衬底选氮化铝，免得热胀冷缩把芯片拉裂。 最高使用温度 ≈ 1000°C (超高压下易老化) ≈ 2200°C (惰性气体保护下) 高温真空/耐纯氮环境选氮化铝。 二、四大极限工况，如何精准选型？ 【工况一：重载、高压、频繁摩擦的“硬碰硬”机械环境】典型场景：石油化工的柱塞泵、造纸纺织的陶瓷刀具、新能源电池浆料的研磨球。选型结论：毫无疑问，首选氧化锆。深层原因：这类工况不仅要求材料具备极高的莫氏硬度（氧化锆达 8.8），更要求耐冲击。氮化铝韧性偏低（≈ 3 - 4 MPa·m¹/²），在柱塞泵高频的往复冲击和摩擦剪切力下，极易发生微观剥落或宏观碎裂。而氧化锆的相变增韧能从容应对这种“挨打”工况。 【工况二：大功率、高热流密度的电子电力环境】典型场景：IGBT大功率模块、大功率LED照明、大功率激光器衬底。选型结论：绝无替代，必选氮化铝。深层原因：现代大功率电子器件工作时，芯片单位面积的发热量极高。如果热量无法在几毫秒内导出，芯片结温超标就会直接烧毁。此时需要的是“热的通路、电的绝壁”。氧化锆的超低导热率会瞬间变成“热阻挡层”；而氮化铝基板既能把大电流隔绝在外，又能将热量毫无滞留地导入散热器。 【工况三：极高温度与气氛复杂的真空加工环境】典型场景：半导体晶圆制造中的刻蚀机刻蚀环、晶圆加热夹具。选型结论：优先选择氮化铝。深层原因：氧化锆在超过 1000°C 的极高压或特定水蒸气环境下，容易发生逆相变（单斜向四方转变），导致材料内部出现微裂纹而“老化”。而氮化铝在惰性气体保护下，耐温可高达 2200°C。更重要的是，在半导体加热盘中，氮化铝的热膨胀系数与硅片完美匹配，即使在几百度的升降温循环中，也不会因为热胀冷缩的步伐不一致而把昂贵的硅晶圆“拉裂”或“翘曲”。 【工况四：熔融金属侵蚀与复杂化学环境】典型场景：熔炼铝、铜等有色金属的坩埚，或者酸碱管道。选型结论：熔融金属环境选氮化铝。深层原因：氮化铝对熔融的铝、铜、铁等金属具有极强的“不润湿性”，这意味着金属熔液无法附着并侵蚀它，是非常理想的高温耐火坩埚材料。不过需要注意的是，氮化铝在潮湿空气中容易发生表面水解，因此在储存和水性化学环境中使用时需做表面防潮改性；而氧化锆在常规酸碱管道中表现出更稳定的化学惰性。 三、结语：跳出单一选型，走向结构优化 在现代尖端工业中，工况往往不是非黑即白的。比如半导体的某些精密部件，既面临机械抓取带来的磨损和冲击，又承受着高频的温变和散热需求。 “扬长避短，结构互补” 才是精密陶瓷应用的最高境界。例如，通过在核心发热源铺设氮化铝作为导热控温层，而在边缘受力、紧固连接的部位使用氧化锆或结构金属进行刚性支撑。 工业陶瓷的性能，三分取决于材料本身的物理属性，七分取决于后期的粉体配方控制、烧结工艺以及高精度的微纳米级机加工。 祝发精密陶瓷，深耕工业特种陶瓷加工多年。我们不仅为您提供从氧化锆、氧化铝到氮化铝、氮化硅的全品类材料选择，更凭借高精度的CNC陶瓷加工能力，将每一块“工业硬骨头”打磨成契合您极端工况的精密构件。面对复杂的工业环境，不知道该怎么选、怎么加工？把工况交给我们，我们为您提供从材料选型到成品交付的一站式硬核解决方案。

引言 在先进制造业的版图上，氧化铝陶瓷凭借其性价比与物理化学稳定性，始终占据着工业陶瓷应用量的首位。然而，对于半导体刻蚀设备、真空电力开关以及航空雷达天线罩等应用而言，材料的筛选标准近乎苛刻：它必须在极高频率（GHz级别）下保持极低的能量损耗，同时又要具备抵御机械应力与热冲击的高强度。本文将从微观物理结构、介电极化理论及晶界工程三个维度，深入探讨氧化铝陶瓷兼顾“低介损”与“高强度”的内在逻辑。 一、低介损的物理本质 介质损耗是衡量材料在交变电场中将电能转化为热能比例的参数。氧化铝陶瓷之所以能实现极低损耗，主要取决于以下三个层面。 1. 宽禁带与电子迁移受限 氧化铝是一种典型的共价/离子键混合型晶体，其禁带宽度高达 8~9~eV。这意味着在常温乃至中高温环境下，价带电子极难跃迁至导带，体系内的自由载流子极少。从物理机制上看，这极大地抑制了因电导损耗引起的能量耗散。 2. 极化滞后的最小化 在交变电场中，材料的介电损耗主要源于偶极子转向极化和界面极化。 本征极化：α-Al2O3 属于刚玉型结构，氧离子呈六方紧密堆积，铝离子填充在八面体空隙中。这种高度对称且紧凑的晶格结构，使得离子在响应外加电场时的“弹性回位”极快。 非本征损耗：在高纯氧化铝陶瓷中，由于通过特殊工艺排除了碱金属杂质离子，减少了因离子跳跃极化带来的额外损耗，使得损耗角正切值可以稳定在 10^{-4} 甚至 10^{-5} 级别。 二、 高机械强度的微观构筑 陶瓷材料的脆性是其天然短板，而高纯氧化铝陶瓷通过优化组织结构，显著提升了其抗折强度和断裂韧性。 1. 晶格结合力与模量 氧化铝内部 Al-O 键的键能极高，这决定了材料具有极高的弹性模量（约 380~GPa）和硬度。从断裂力学角度看，高键能意味着裂纹在晶格内扩展需要消耗巨大的能量。 2. 晶界工程 强度的关键不在于晶粒内部，而在于晶界。 细晶强化：通过添加微量定量的抑制剂（如 MgO），我们能够阻止烧结过程中晶粒的异常长大。细小的晶粒意味着更大的晶界面积，当裂纹扩展遇到晶界时，会被迫改变方向或发生偏转，从而消耗断裂能。 第二相强化：在特定配方中，微量的第二相物质可以分布在晶界处，形成类似“铆钉”的效果，增强晶粒间的结合力，有效抑制沿晶断裂。 三、为何“高纯度”与“致密度”是共同命门？ 低介损与高强度并非此消彼长的对立关系，它们在纯度与致密度这两个维度上达到了高度统一。 1. 杂质的双重危害 在低损耗要求下，杂质离子会导致严重的电导损耗；在强度要求下，杂质往往会在晶界处形成低熔点的玻璃相。这些玻璃相在受力时是力学上的弱点，极易引发脆性断裂。因此，提升纯度是优化双向性能的根本。 2. 气孔的“多米诺效应” 气孔的存在是精密陶瓷的大忌： 对介电性能的影响：气孔内残留的气体在强电场下易发生局部放电，导致介质损耗急剧上升并可能引发击穿。 对力学性能的影响：根据孔隙率与强度的经验公式  气孔率 P 的微小增加会导致强度 S 指数级下降。气孔即是应力集中点。 通过真空热压烧结或等静压成型工艺，使陶瓷致密度达到理论密度的 99% 以上，是兼顾双高特性的工艺核心。 四、 行业应用实录 半导体刻蚀腔体零部件：在等离子体刻蚀环境中，氧化铝陶瓷不仅要抵御等离子体的物理轰击（高强度），还要在高频射频场下保持极低的发热量（低介损），以维持腔体温度的恒定。 大功率真空管罩：要求材料在承受内外压力差的同时，能够透过高功率微波而不被自身热应力损毁。 结语 氧化铝陶瓷能够兼顾低介损与高强度，并非偶然，而是其晶格本征特性与现代粉体加工、烧结工艺高度契合的结果。随着工业向更高频、更精密的方向演进，通过对氧化铝微观结构的精确调控，我们正在不断拓宽这一经典材料的应用边界，为全球工业升级提供坚实的物质基础。

在现代工业的精密棋局中，每一个制造企业都在和“失效”下一场生死棋。 一个价值千万的半导体刻蚀腔体，可能因为一个耐腐蚀喷嘴的微米级微裂纹而全盘报废；一套日产万吨的矿山输送系统，可能因为管道内衬的过度磨损而遭遇突发性停机，导致每小时数十万的产值瞬间蒸发。 在极端工况的压迫下，金属材料触碰到了它的物理天花板，塑料与高分子材料则显得不堪一击。于是，工业陶瓷（Advanced Ceramics）成为了打破现代工业极限的“降维武器”。 然而，工业陶瓷领域的魔咒也随之而来：“选贵的，预算遭罪；选便宜的，设备受罪。”如何用合理的预算，选到最合适工况的工业陶瓷？这不仅是一门技术活，更是一场关于材料、工程与财务平衡的深度商业博弈。 一、被“唯材料论”绑架的隐形成本 在采购与研发端，最常见的错误逻辑是：“既然氮化硅、碳化硅性能最好，那我们就一步到位上最高端的。”或者是“氧化铝最便宜，我们先用氧化铝试试。” 这两种极端的“唯材料论”，正是预算浪费的根源。工业陶瓷的选用，核心逻辑从未改变——用“材料的性能极限”去精准对齐“工况的破坏上限”。任何超出工况需求的性能指标，在财务意义上都是“过度设计”带来的溢价。要破解这一难题，我们需要拆解工业陶瓷高昂成本背后的核心秘密：烧结收缩与后加工。 二、控预算的底层逻辑 工业陶瓷之所以贵，往往不是贵在矿石原料上，而是贵在“从粉末到成品”的形变控制与机加工上。陶瓷在烧结过程中，体积收缩率高达15% ~ 25%。这意味着，想要获得高精度的尺寸，必须在烧结后使用金刚石砂轮进行慢磨。因此，精明的工程师和采购，往往通过以下三个隐藏的“控标点”来降本增效。 1.结构设计的“去金属化” 省钱策略：很多机械工程师习惯用设计金属件的思维来设计陶瓷：直角、深孔、薄壁、盲孔。在金属加工中，一把铣刀就能解决的问题，在陶瓷上却需要昂贵的多轴联动磨削，甚至在烧结时就会因为应力集中而直接开裂。 尽量保留 R角（圆角），避免锐边；将复杂的异形件拆解为简单的圆管、圆片进行拼接组合。结构每简化10%，加工成本可能下降30%。 2.公差要求的“断舍离” 省钱策略：盲目追求±0.005mm的高公差，是预算最大的杀手。 深度评估工况。严格区分“配合面”与“非配合面”。只有与金属件紧密接触的轴承位、密封位给予精密加工，其余外观或非关键尺寸，尽量放宽到毛坯烧结公差（通常为±1%）。 3.“表面粗糙度”的降级应用 省钱策略：除非是用作镜面机械密封或半导体晶圆吸盘，否则Ra 0.1 μm的镜面抛光会耗费极高的工时。 如果只是用于普通的冲刷耐磨（如管道内衬），毛坯表面（Ra 1.6 ~ 3.2 μm）已完全足够。让表面留有一点微观粗糙度，甚至能更好地附着耐磨胶粘剂。 三、四大王牌材料的“性价比”卡位战 在理清了加工成本后，如何选择材料大类？以下为您梳理四大核心特种陶瓷材料的性能与高性价比适用场景。 材料名称 优势 劣势 高性价比适用场景 氧化铝  技术较成熟，成本极低；硬度高、耐磨、耐腐蚀、耐超高温。 韧性较差，质地脆，极不抗热震（急冷急热易开裂）。 耐磨管道内衬、喷砂嘴、一般电绝缘件、无剧烈温度变化的耐磨件。 氧化锆 常温下具有极高的韧性和弯曲强度（陶瓷钢铁）；表面光洁度极高。 价格高于氧化铝；不耐高温（超200°C潮湿环境易发生中低温老化导致性能断崖）。 柱塞泵轴劈、切削刀具、光纤插芯、常温高受力/高磨损件。 钛酸铝 /石英 热膨胀系数极低，极抗急冷急热（热震克星）。 强度和硬度较低，不耐磨损。 有色金属熔炼（如铝水输送）、热电偶保护管、蜂窝陶瓷。 碳化硅 /氮化硅 碳化硅导热极好、硬度极高；氮化硅综合强度、韧性及抗热震性冠绝传统陶瓷。 加工极其困难，成型和综合材料及加工成本高昂。 半导体晶圆刻蚀部件、高端机械密封（SiC）、高温轴承（氮化硅）。 四.选对伙伴，比选对材料更重要 在工业陶瓷的非标定制领域，最贵的不是材料本身，而是沟通成本和试错成本。 一个合格的工业陶瓷方案解决商，绝不是“你给图纸我报价”的代工厂，而是能够深入你的生产一线，看懂你的温度曲线、分析你的腐蚀介质、指出你图纸中不合理R角的全案技术伙伴。及格的陶瓷供应商，能够通过优化成型工艺（如小批量用干压冷等静压，大批量用陶瓷注射成型CIM），在源头上帮您砍掉不必要的模具摊销费与加工费。 把工况交给我们，把预算留给自己。探索适合您设备的特种陶瓷定制方案，让每一分预算，都转化为设备长效运转的坚实动力。 如果您正有某个特定的设备部件深受磨损、高温或腐蚀的困扰？不妨和我们的材料工程师聊聊，我们为您提供免费的图纸优化与材料性价比评估服务。

在精密制造和半导体前道工序的江湖里，每一片晶圆都要经历数百道冷热交替、高压真空、等离子体轰击的“历练”。在这场微米甚至纳米级的工艺长征中，如何稳固、精准、且毫无损伤地“抓住”晶圆，成了决定芯片良率的关键。 在这个领域，陶瓷真空吸盘与静电吸盘（ESC）无疑是两位执掌乾坤的“吸附大师”。很多刚接触半导体设备或精密加工的朋友经常会问：“既然都是陶瓷材质，都能固定晶圆，为什么价格差了几个数量级？它们到底有什么区别？”今天，我们就扯开神秘的面纱，聊聊这两大吸附黑科技的本质不同，以及如何根据你的工艺“对症下药”。 一、陶瓷真空吸盘：大气环境下的“力量担当” 首先登场的是陶瓷真空吸盘。它的工作原理非常符合我们的直觉——气压差。 工作原理简述：它的表面通常由多孔陶瓷（如高纯氧化铝或碳化硅）制成，分布着无数微米级的细小气孔。当设备抽走吸盘与晶圆之间的空气时，内部形成负压，外部的大气压就会像一只无形的大手，将晶圆牢牢压在吸盘上。 优势：陶瓷真空吸盘拥有极高的硬度和耐磨性，机械刚性结构让它在机械加工中表现极稳。同时，其结构相对简单，性价比极高，维护也十分方便。 局限：它有一个致命的弱点——“恐高（真空）”。因为它是靠大气压工作的，一旦进入高真空制程，外部没有了空气压力，它就会瞬间“失手”。 二、静电吸盘（ESC）：专为真空等离子体而生的“冷酷王者” 当工艺进入高真空、超高真空或者等离子体环境时，真空吸盘无能为力，这时就必须请出半导体核心设备里的高值耗材——静电吸盘（ESC）。 工作原理简述：它的内部嵌有复杂的微型电极。当通入高压直流电时，电极与晶圆之间会感应出异性电荷，从而产生强大的库仑力（或约翰逊-拉别克力），靠电场把晶圆“吸”得严丝合缝。 真空免疫：不需要空气介质，在超高真空下吸附力依然强劲。 极端均匀与平整：吸附力均匀分布在整个晶圆表面，晶圆几乎不产生局部应力变形，平整度极高。 极致的温度控制：在真空下，热量极难传递。静电吸盘内部通常设计有复杂的背面氦气（He）冷却系统，能在等离子体轰击的高温下，把晶圆温度精准控制在正负1摄氏度以内。 三、一分钟看懂：核心差异快速对比 特性维度 陶瓷真空吸盘 静电吸盘  吸附力源 外部大气压力差（抽真空） 内部高压电场产生的静电引力 黄金战场 常压/微真空环境（减薄、划片、光刻胶涂布） 高真空/等离子体环境（刻蚀、PVD、CVD） 加工精度 微米级，易受气孔分布和微尘带来的局部应力影响 纳米级，全表面均匀吸附，超高平整度 温度控制 普通，缺乏真空下的主动高效散热机制 极强，内置背面氦气冷却系统，控温精准 造价与门槛 成本适中，工艺成熟 价格极其昂贵，涉及高难度陶瓷烧结，技术壁垒极高 四、你的工艺，该如何抉择？ 选择这两款吸盘的分水岭，其实非常清晰： 如果您的工艺属于“外围制程”或“后道加工”：诸如晶圆减薄、研磨、光刻胶涂布或划片检测。在这些大气环境下进行的工序中，陶瓷真空吸盘凭其优异的耐磨性、刚性以及超高的性价比，是效率与成本之王。 如果您的工艺属于“核心前道制程”：比如等离子体刻蚀、化学/物理气相沉积或者离子注入。在这些动辄高真空、伴随强等离子体轰击、且对温度敏感度极高的极限环境中，静电吸盘则是无可替代的选择。 结语 无论是大巧不工、在常压下稳如泰山的陶瓷真空吸盘，还是科技拉满、在真空深处长袖善舞的静电吸盘，它们都是现代半导体与精密制造不可或缺的幕后英雄。认清工艺需求，选对吸附利器，才能让您的设备在提质增效的路上如虎添翼！ 如果您正在为您的设备寻找定制化的晶圆吸附解决方案，或在陶瓷材料选型上遇到难题，欢迎联系我们的技术人员，为您提供全方位的技术支持与定制服务！

精密陶瓷（Advanced Ceramics）因其耐高温、耐腐蚀、高硬度、高导热以及优异的绝缘性，在半导体制造流程（从晶圆制造到晶圆键合、封装测试）中扮演着不可或缺的角色。随着全球集成电路制程向3nm、2nm及更先进制程演进，设备内部的苛刻工况对关键陶瓷部件的材料纯度、加工精度以及耐等离子体寿命提出了极限挑战。本文旨在解决企业内部技术文档“空虚、缺少参数与机台应用对应”的问题，建立全品类精密陶瓷的核心技术内控标准。 半导体精密陶瓷的“四大核心材料” 陶瓷材料及纯度要求 核心物理性能指标 耐腐蚀/耐高温极限 加工极限公差 前道核心机台对应 高纯氧化铝(Al2O3 ≥ 99.8%) 体电阻率: >10^14 Ω·cm硬度: 1800 HV弹性模量: 380 GPa 耐氟基等离子体腐蚀耐受温度: 1600℃ 平面度: ≤ 2μm粗糙度: Ra 0.1μm最小孔径: 0.3mm 刻蚀机腔体衬里气体喷淋头真空吸盘 高导热氮化铝(AlN ≥ 99%) 热导率: 170-220 W/(m·K)热膨胀系数: 4.5×10^-6/K击穿电压: ≥ 15 kV/mm 耐高温急冷急热耐受温度: 1400℃ 平行度: ≤ 3μm内流道精度: 0.05mm 静电吸盘 (ESC)CVD加热台功率器件基板 高固相碳化硅(SiC, 游离Si≤0.1%) 弹性模量: 410 GPa热导率: 150 W/(m·K)莫氏硬度: 9.5 耐强酸碱气相腐蚀耐受温度: 1800℃ 大尺寸(>1m)形变:≤ 5μm镜面粗糙度: Ra 0.02μm 刻蚀聚焦环扩散炉晶圆舟光刻机工件台骨架 高韧性氮化硅(Si3N4) 断裂韧性: 6.5 MPa·m^1/2弯曲强度: 850 MPa密度: 3.2 g/cm3 高抗疲劳、抗冲击耐受温度: 1200℃ 配合间隙: 1-2μm动平衡等级: G1.0 高速真空泵陶瓷轴承晶圆划片机主轴封测高频治具 核心设备关键部件性能与控制标准 刻蚀设备—— 核心耗材体系 在集成电路前道刻蚀工艺中，无论是ICP（电感耦合等离子体）还是CCP（电容耦合等离子体）机台，腔体内部部件均暴露于极端活跃的氟基（如SF6、CF4）或氯基等离子体中。传统材料极易因晶界被侵蚀而产生掉屑，导致晶圆严重的颗粒污染。 核心产品：高纯碳化硅聚焦环 [刻蚀机用碳化硅SiC聚焦环产品实物图] 极限耐等离子体侵蚀技术：本品采用无压烧结高纯碳化硅，总金属杂质含量 ≤ 5ppm。其特有的高密度一体化晶粒结构，在强氟基等离子体轰击下的化学刻蚀速率比熔融石英低 8-10倍。这能够保障聚焦环在连续200张晶圆刻蚀循环中，边缘台阶形变率小于 0.05%，极大地提高了晶圆边缘刻蚀的均一性，使机台整体稼动率（提升 15%以上。 精准电阻率掺杂控制：通过先进的晶界电导调控工艺，将电阻率稳定控制在客户要求的特定区间（1-10 Ω·cm），在数百瓦高频射频（RF）功率下，保证等离子体电场垂直均匀穿透晶圆边缘，消除刻蚀边缘效应。 核心产品：高纯氧化铝精密喷淋头  [高纯氧化铝陶瓷喷淋头微孔加工细节图] 超精密微孔流场加工：在直径300-450mm 的盘面上，通过超声波与五轴精密CNC联动加工，排布超过 5000个 直径为 0.3mm-0.5mm 的微孔。要求全盘孔径一致性公差 ≤ ±0.01mm，孔内壁粗糙度达到 Ra ≤ 0.2μm，彻底杜绝毛刺。确保制程气体（如Ar, O2, N2）呈绝对层流状态喷淋至晶圆表面。 企业内控失效对策：【晶界开裂与粒子污染防护】针对传统氧化铝件容易在微孔边缘因热应力释放引发微裂纹的问题，本品出厂前必须通过100% 偏光应力仪检测，表面进行无损伤化学酸洗抛光，消除机加工残余应力，确保在 3000小时 连续刻蚀服役中不发生局部解理掉屑。 薄膜沉积设备（CVD/PVD 机台）—— 高温高压环境 化学气相沉积（CVD）与原子层沉积（ALD）制程需要将前驱体气体加热反应，环境温度常在 400℃-1000℃ 之间。晶圆必须实现绝对平整固定与急速热均匀分布。 核心产品：氮化铝精密静电吸盘 [氮化铝AlN半导体静电吸盘及加热器外观图] 极限热传导与热匹配率：氮化铝（AlN）的导热率高达 180-220 W/(m·K)，其热膨胀系数（4.5×10^-6/K）在 25℃-800℃ 全温区内与单晶硅片（4.2×10^-6/K）实现完美匹配。在大功率急速升温过程中，有效消纳热应力，防止硅片产生热滑移（Slip）错位或翘曲形变，使晶圆表面温场不均匀度严格控制在 ≤ ±0.5℃。 高温高压绝缘一体化成型：采用多层共烧陶瓷（HTCC）技术，将高熔点钨/钼热电极与静电吸附极图形直接印刷并包埋于AlN基体内部。即使在 600℃ 高温下，体积电阻率依然保持在 ≥10^11 Ω·cm，绝缘击穿电压 ≥ 15 kV/mm，全面适应库仑力与J-R效应吸附双重规范。 核心产品：高温炉管用高纯碳化硅晶圆载舟 [高温立式扩散炉用高纯碳化硅晶圆舟槽位细节图] 高温蠕变控制：在1200℃ 高温立式扩散炉中，由于长期处于自重和晶圆载荷状态，传统石英舟易发生高温蠕变（弯曲形变）。本品采用重结晶/无压烧结碳化硅，在 1350℃ 的极限高温下抗弯强度毫无衰减，长期服役不弯曲、不翘曲，保证自动化机械手自动插拔晶圆时的绝对位置精度。 晶圆传送与自动化搬运系统—— 高速高频消振 随着先进制程产能的提升，机械手搬运晶圆的加速度已达到甚至超过 2G，任何微小的机械颤动都会导致晶圆崩边或产生背面划伤。 核心产品：高比刚度大尺寸碳化硅机械手臂 [高真空高加速度真空搬运陶瓷机械手手臂图] 极限高刚性与即停消振：碳化硅弹性模量（~410 GPa）是钢的2倍、铝的6倍，其比刚度（弹性模量/密度）在工程材料中处于极高水平。采用中空轻量化结构设计的碳化硅机械臂，在高速启动、停止时的结构响应延迟比传统金属件降低 85% 以上，手臂端部末端余振时间小于 0.05秒。这能彻底解决搬运过程中的“颤动划伤”痛点，保障 12寸（300mm）大尺寸薄晶圆的高速高精度交接。 大尺寸加工尺寸稳定性：长度超过1000mm 的大尺寸机械手臂，在全长范围内的平面度公差控制在 ≤ 0.02mm 以内，表面整体经镜面抛光处理（Ra ≤ 0.05μm），不产生任何摩擦释出粒子。 核心产品：多孔陶瓷真空吸盘 [多孔陶瓷真空吸盘] 均匀多孔负压吸附：平均孔径控制在10-30μm，气孔率稳定在 35%-45%。通过遍布表面的微孔实现全盘均匀负压，避免传统集中式吸盘对薄型晶圆带来的局部局部应力集中与局部凹陷变形，确保晶圆检测和CMP抛光时表面保持纳米级的平整状态。 各类材料适配总结 氧化铝陶瓷精密结构件系列 主打核心点：高性价比、高纯度防发尘、强通用绝缘。• 适用产品关键词：半导体陶瓷衬里、防腐绝缘环、高纯陶瓷绝缘衬套、陶瓷绝缘法兰。 [各种规格半导体级高纯氧化铝陶瓷结构件合集图] 碳化硅陶瓷反应 主打核心点：耐等离子体刻蚀、极限耐高温不蠕变、高    比刚度大尺寸一体成型。• 适用产品关键词：SiC刻蚀聚焦环、半导体碳化硅悬臂梁、立式炉碳化硅舟、CMP抛光环、高刚性陶瓷机械手臂。 [高纯度反应烧结碳化硅精密陶瓷件图] 氮化铝陶瓷高导热/HTCC覆铜系列 主打核心点：超高散热、热膨胀系数完美匹配单晶硅、多层共烧（HTCC）内埋电路工艺。• 适用产品关键词：AlN静电吸盘基台、半导体激光器加热件、高功率LED/IGBT陶瓷散热基板、金属化氮化铝陶瓷。 [高导热氮化铝陶瓷基板] 氮化硅陶瓷超高强度 主打核心点：陶瓷之王、高断裂韧性抗冲击、耐磨损不掉粉、高速旋转动平衡。• 适用产品关键词：真空泵陶瓷轴承、半导体划片机陶瓷主轴、高频封测测试治具座、耐磨陶瓷柱塞泵芯。 [半导体设备用高强度氮化硅陶瓷轴承与耐磨件图]
