如何通过陶瓷镜面磨削工艺提升晶圆承载盘的表面粗糙度？

2026-07-25

在半导体制造与精密加工供应链中，晶圆承载盘作为核心支撑部件，其表面质量直接决定了晶圆的贴合精度、真空吸附平整度以及整体制程良率。对于海内外负责半导体设备、光刻或刻蚀模组的采购决策者与工程师而言，寻找能够稳定交付纳米级表面光洁度（如 Ra ≤ 0.02 μm）的供应商，是确保设备高端性能的关键。

无论是高纯度氧化铝、碳化硅还是氮化硅材质，先进陶瓷都具有“硬、脆、难加工”的典型特征。传统的机械磨削极易导致表面微裂纹、边缘崩边和亚表面损伤，这往往会成为洁净室内的颗粒污染源。为了满足半导体客户对表面完整性的严苛标准，顶尖的陶瓷制造商正在全面推行“延性域（塑性）磨削”及相关先进工艺。

一、实现延性域磨削与复合辅助技术

为了在保障结构强度的同时获得镜面级效果，加工端主要采用以下两项突破性技术，这也是采购评估供应商技术成熟度的重要指标：

工艺一ELID在线电解修锐磨削：选用金属结合剂（如铸铁或青铜基底）金刚石砂轮，配合专用的电解装置，在磨削过程中对砂轮进行实时、微量的电解修锐。电解作用不断溶解表层金属结合剂，使微细金刚石磨粒持续锋利外露，避免了砂轮钝化引起的挤压破碎。
工艺二超声振动辅助磨削：在砂轮或工件系统上引入高频、微幅的机械振动，使磨粒对陶瓷表面呈现周期性的“冲击-微切削”状态。这显著减小了切削力和瞬时摩擦热，彻底抑制了晶粒的宏观剥落与边缘崩边。

二、砂轮与磨料的严苛筛选及修整

磨削工具的精度，直接映射并决定了工件最终的微观形貌：

微细磨料与精密修整：精磨阶段必须选用粒度更细的金刚石砂轮（如W5至W10甚至更细粒度），并通过高精度修整工具将砂轮圆跳动控制在 1 μm 以内，避免微小跳动在陶瓷表面留下螺旋加工痕迹。
多道次复合抛光衔接：镜面磨削通常需配合微米/纳米级金刚石研磨膏进行逐级过渡抛光，彻底消除微观裂纹，满足无污染洁净室的集成要求。

三、磨削运动参数与机床系统的极致把控

微米级切深与低进给率：将单次切深严格控制在亚微米级（0.5 ~ 2 μm/pass），迫使材料发生微观塑性流变而非崩解，同时配合低进给速度避免瞬时切削力波动带来的微小振纹。
超高刚性机床与环保冷却：采用高阻尼材料（如花岗岩或高强度铸铁床身）的超精密平面磨床，配合大流量、高压精密冷却液，及时冲走微细磨屑，防止二次划伤，确保交付到采购手中的每一片承载盘都达到近乎完美的洁净度与光洁度。

四、典型产品分享

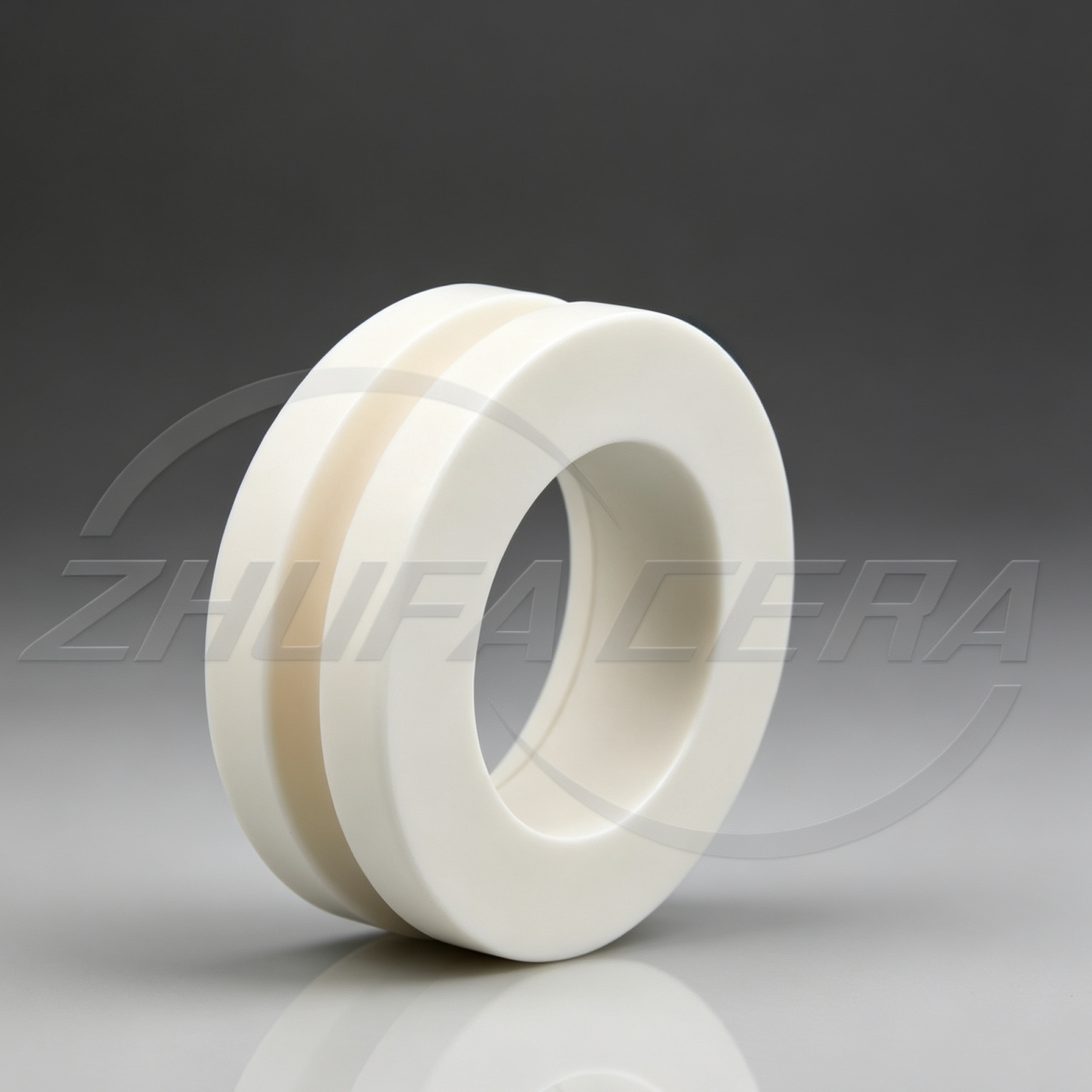

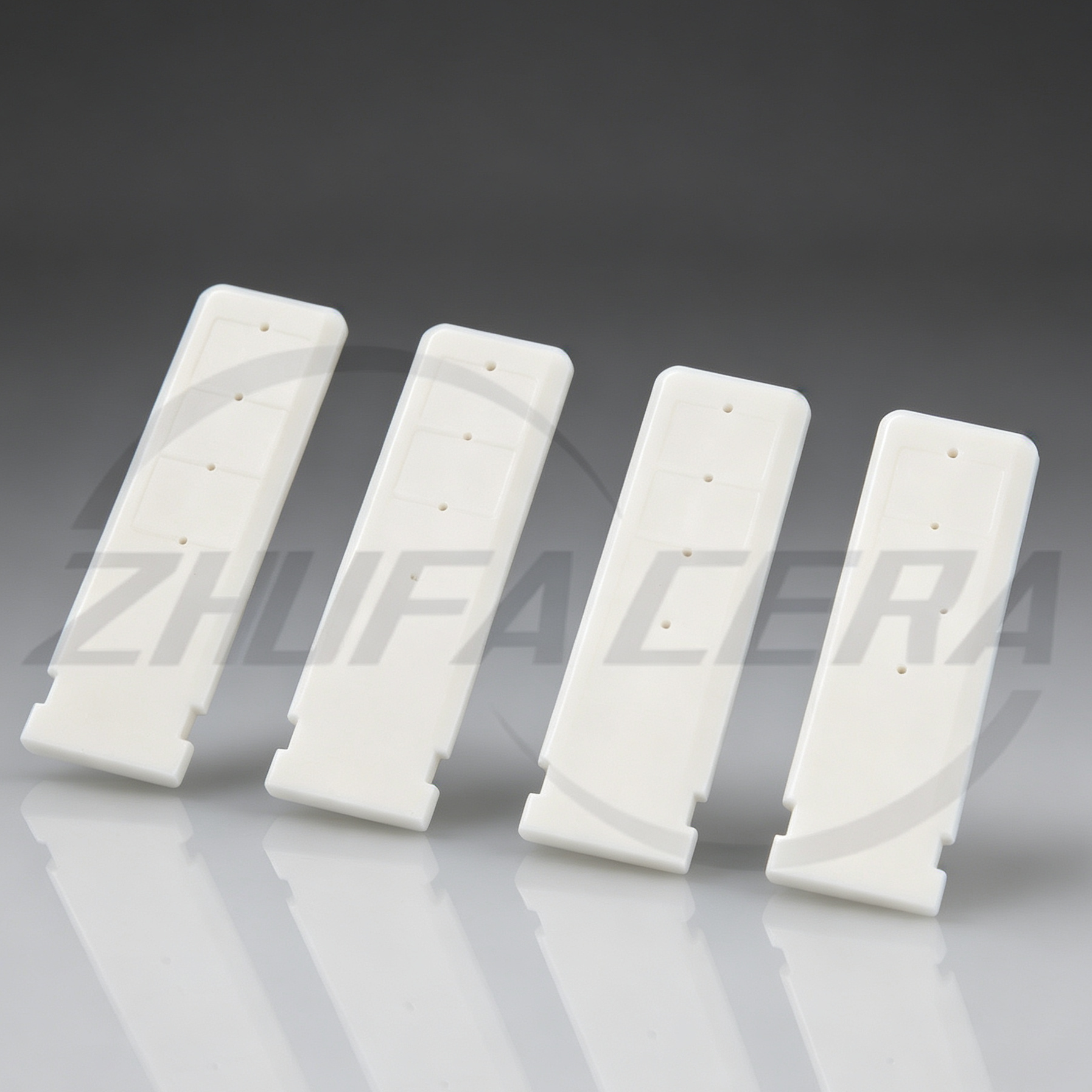

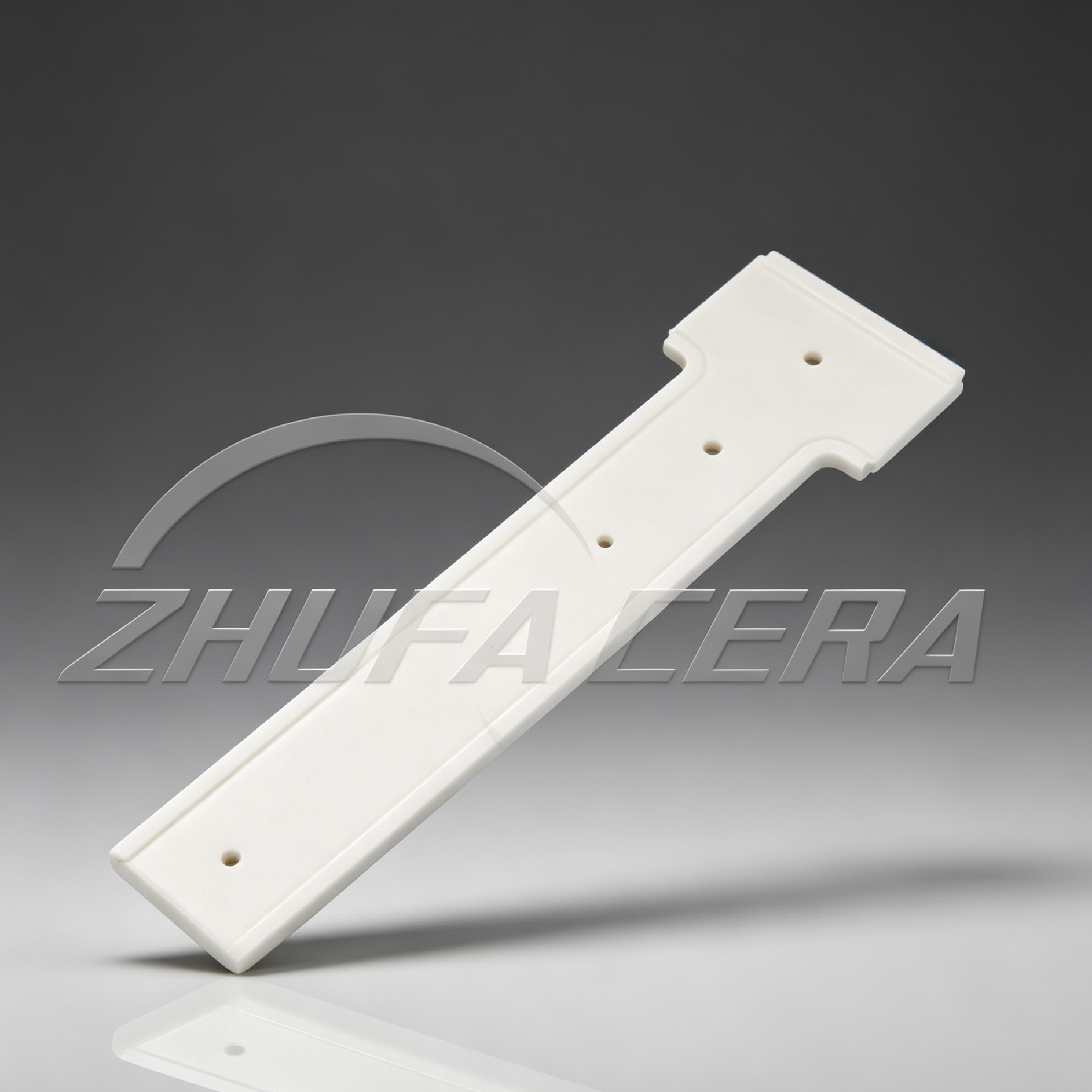

在先进制程半导体设备中，除晶圆承载盘外，多款核心功能部件同样极度依赖镜面磨削技术以突破物理性能极限。以下为四类高技术壁垒陶瓷结构件的工程特性、选材及镜面加工关键指标深度剖析：

1. 半导体静电吸盘（ESC）陶瓷介电层与承载基板

主流材质：99.9%高纯氧化铝或烧结碳化硅。

关键技术指标：表面粗糙度 Ra ≤ 0.015 μm，平面度 ≤ 3 μm（全幅面），平行度 < 5 μm。

技术价值与镜面磨削必要性：静电吸盘在工作时需要利用库仑力或约翰逊-拉贝ック（J-R）效应强力吸附硅片。若承载面存在微观粗糙或微裂纹，极易在几千伏高压下导致局部气隙微放电，从而击穿介电层并损毁晶圆。通过ELID超精密镜面磨削与化机抛光复合工艺，可彻底消除亚表面损伤，确保背面热传导均一性与高压绝缘可靠性。

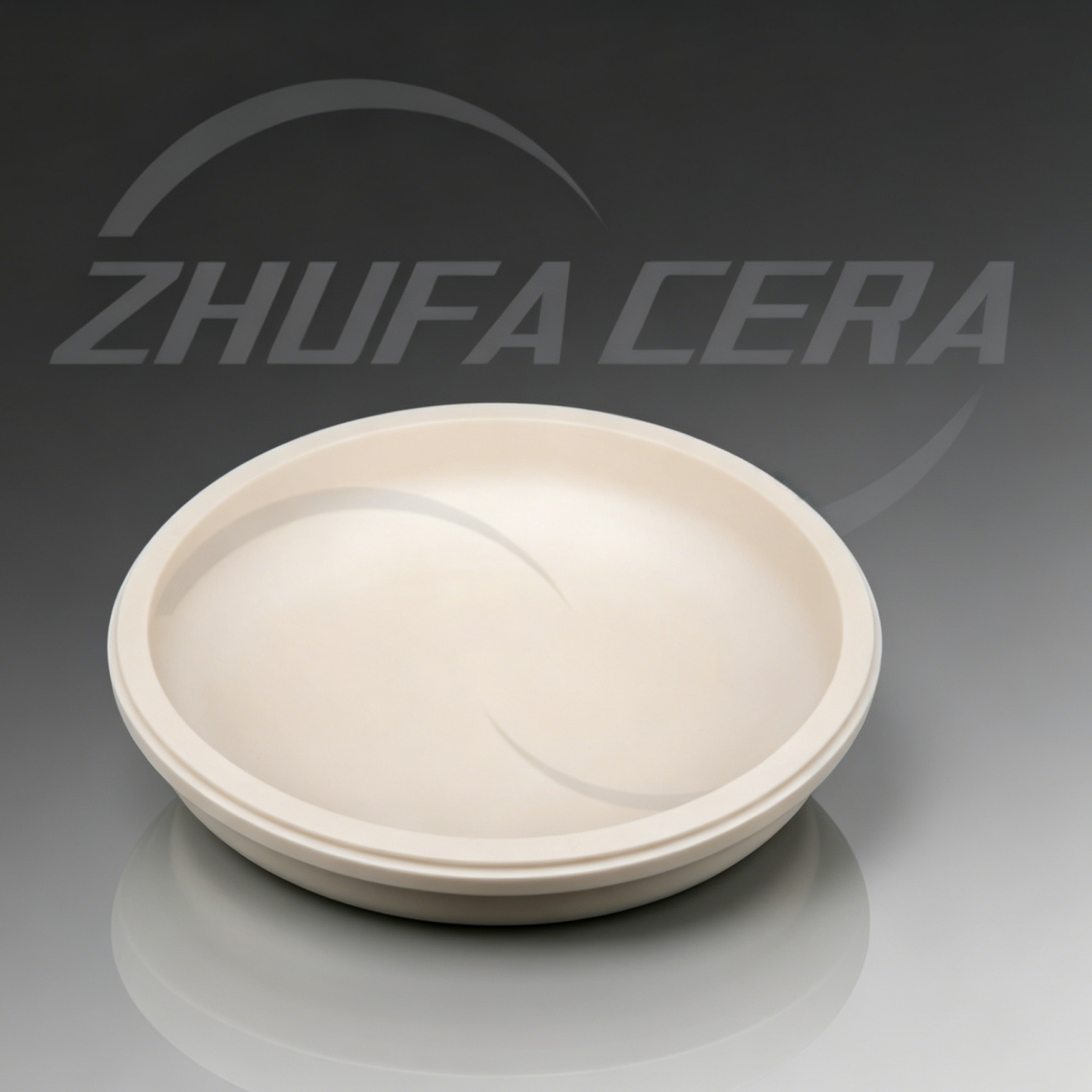

【核心结构示意图】
