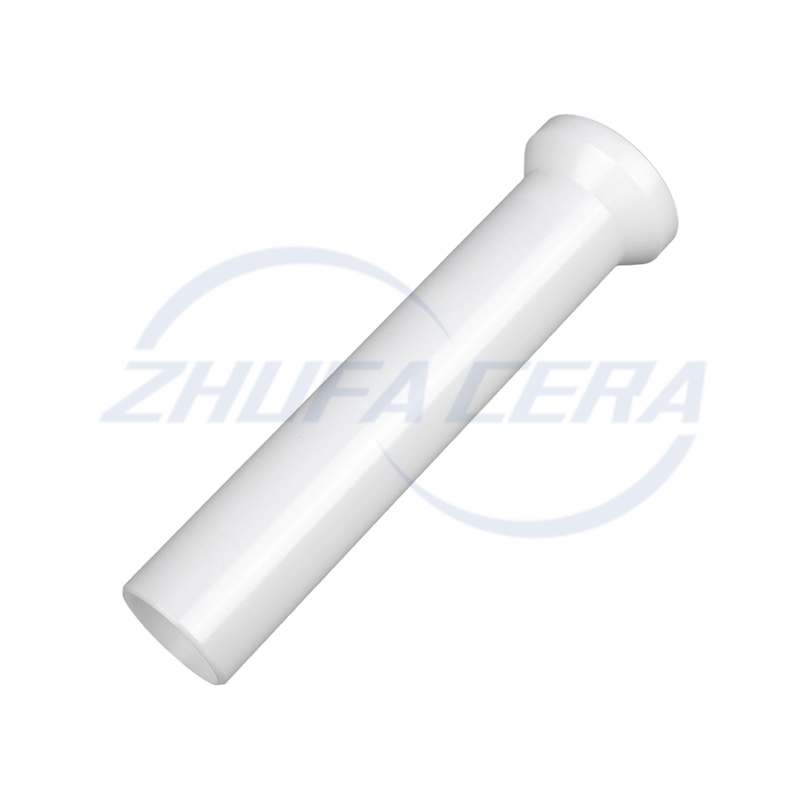

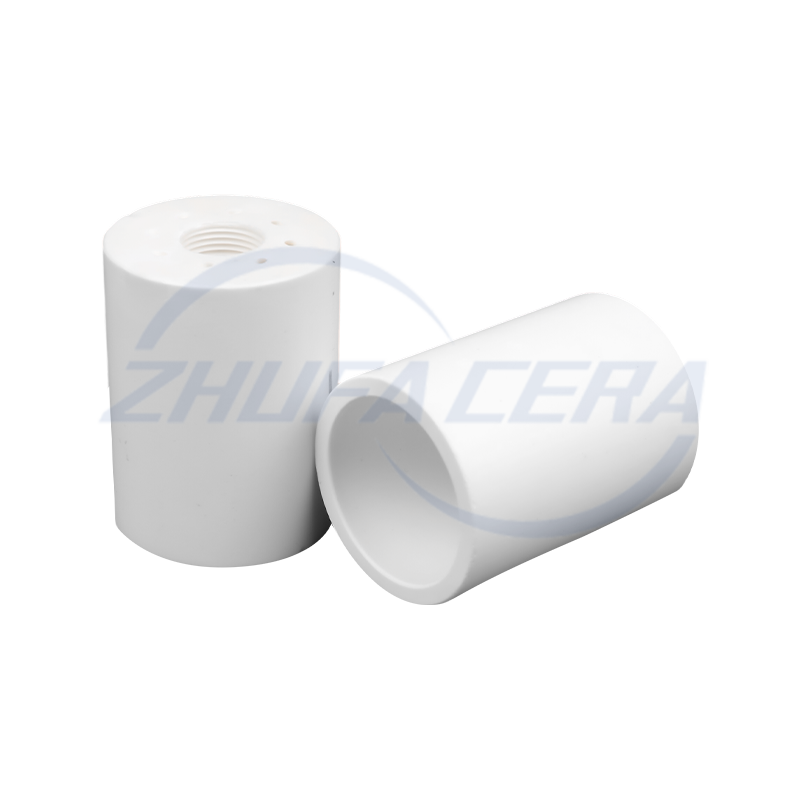

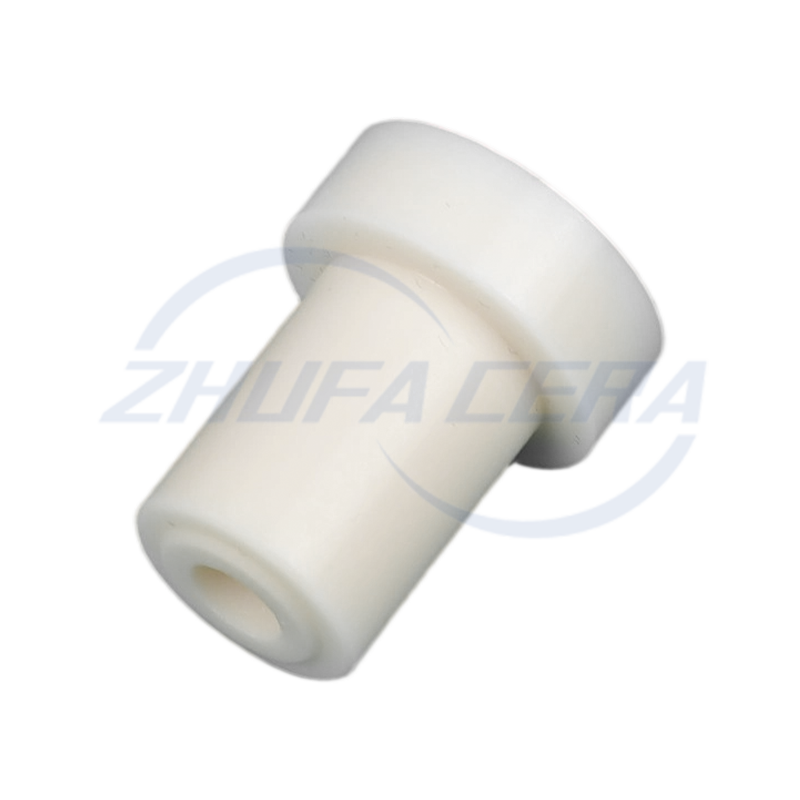

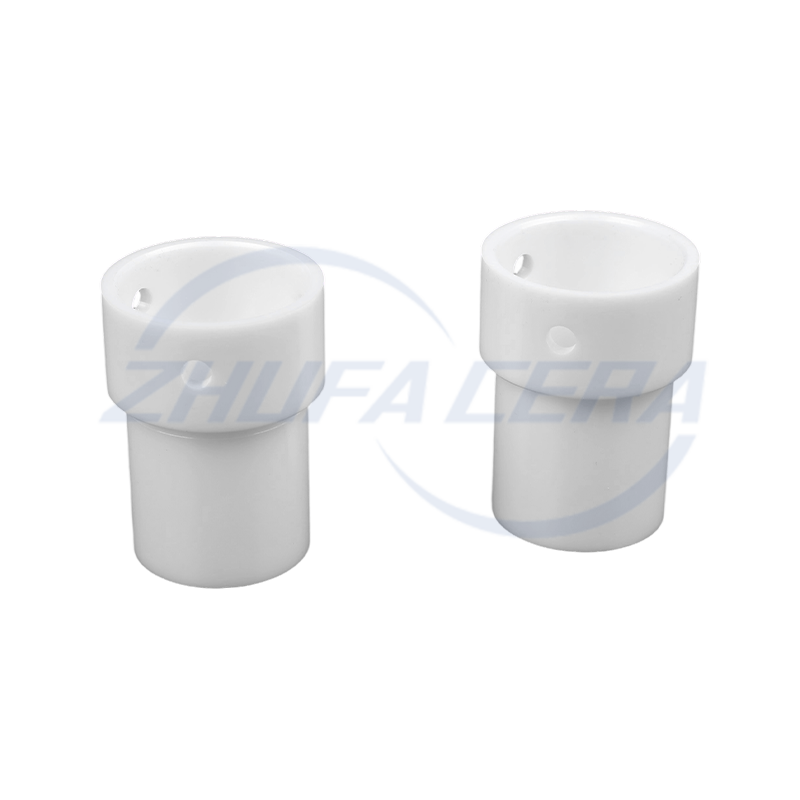

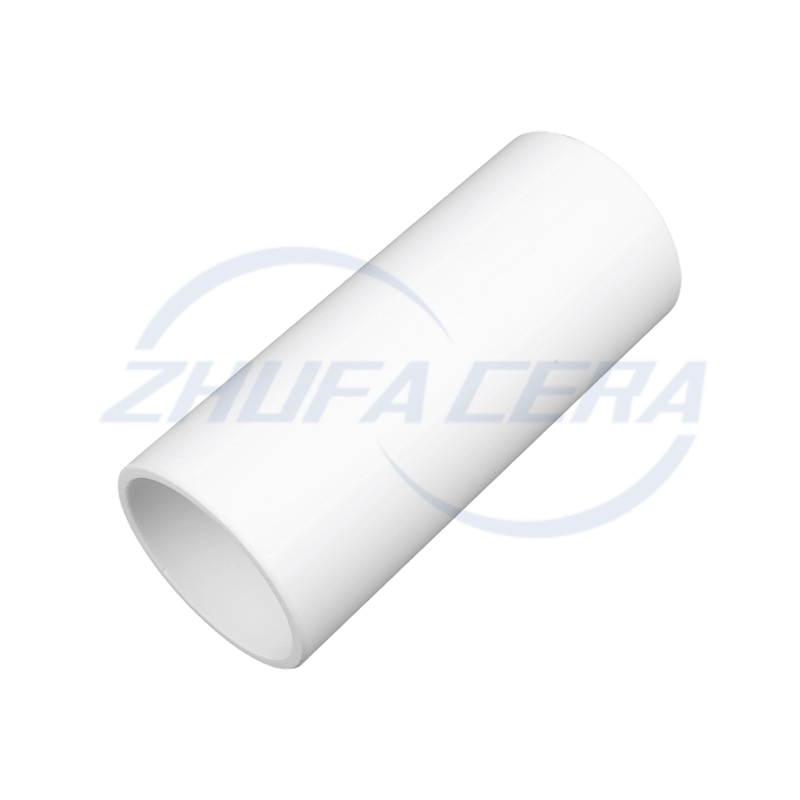

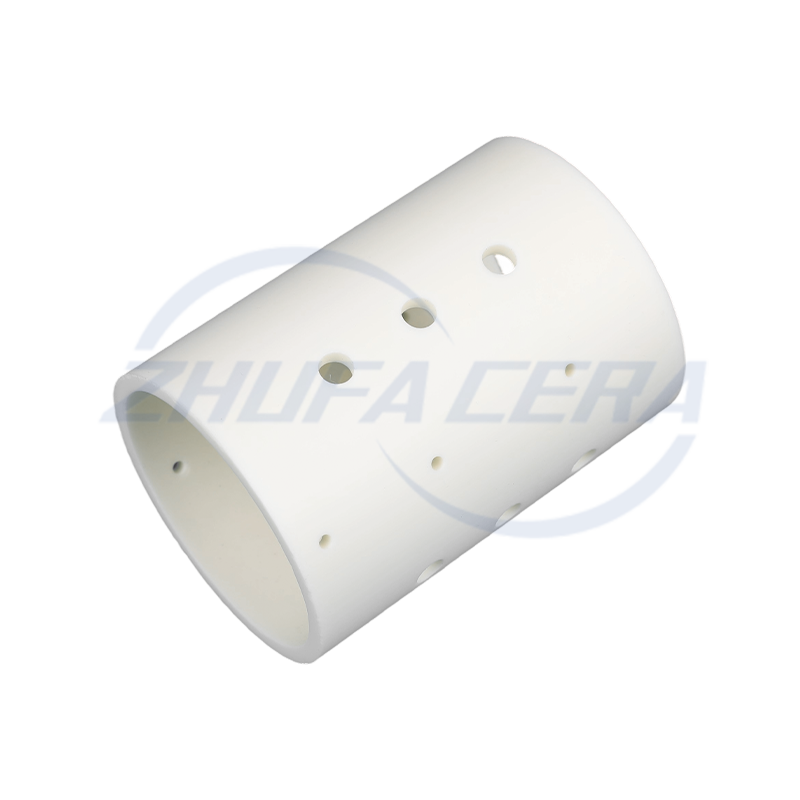

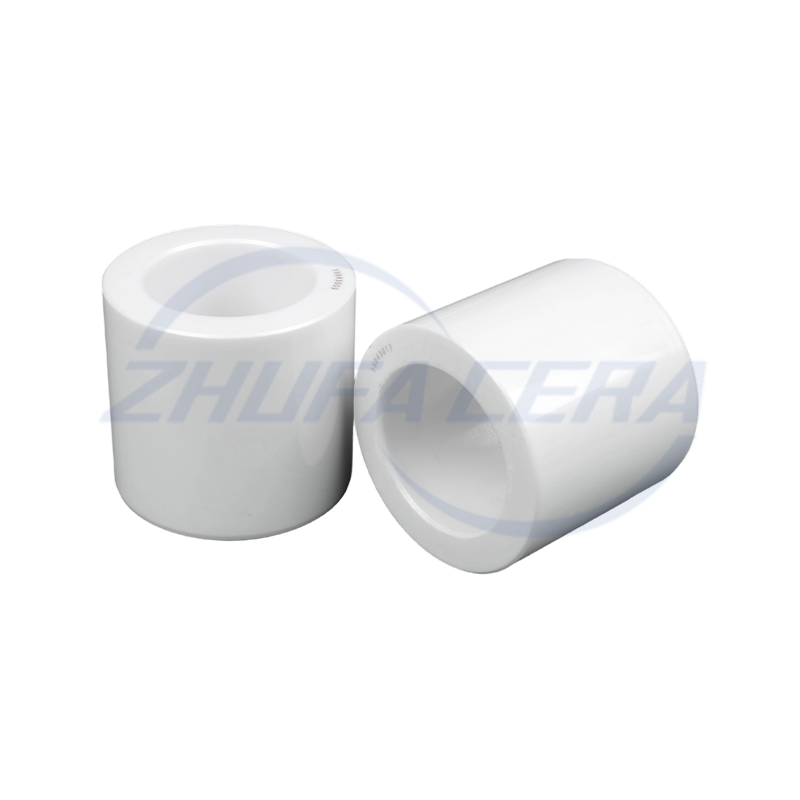

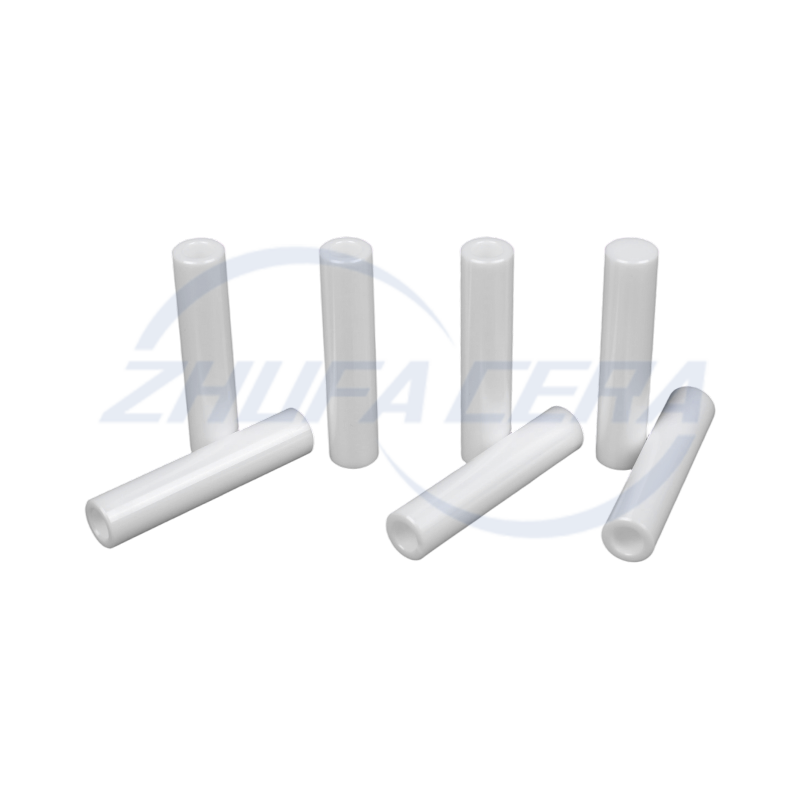

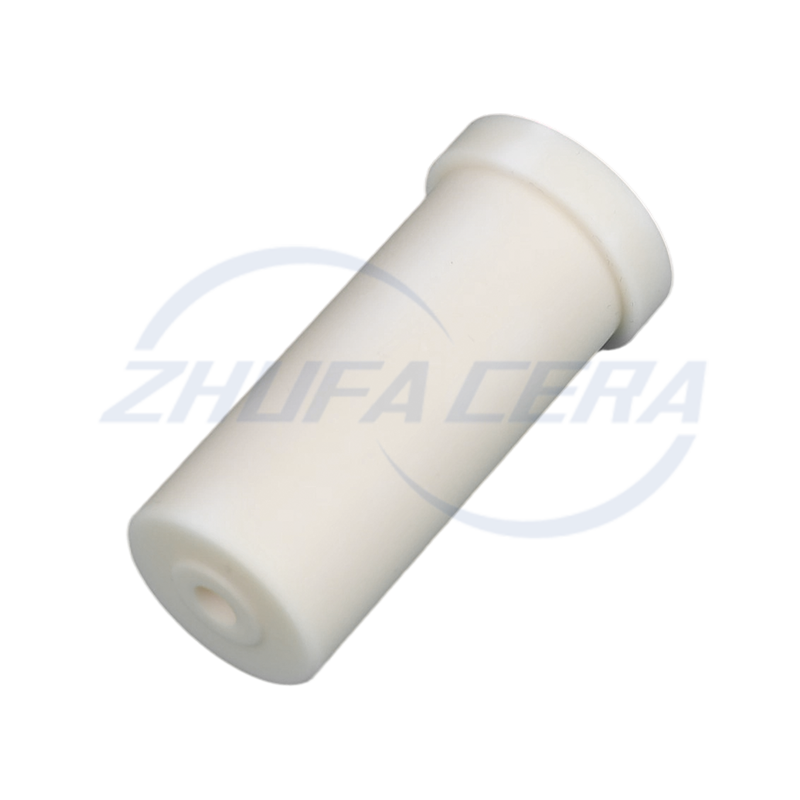

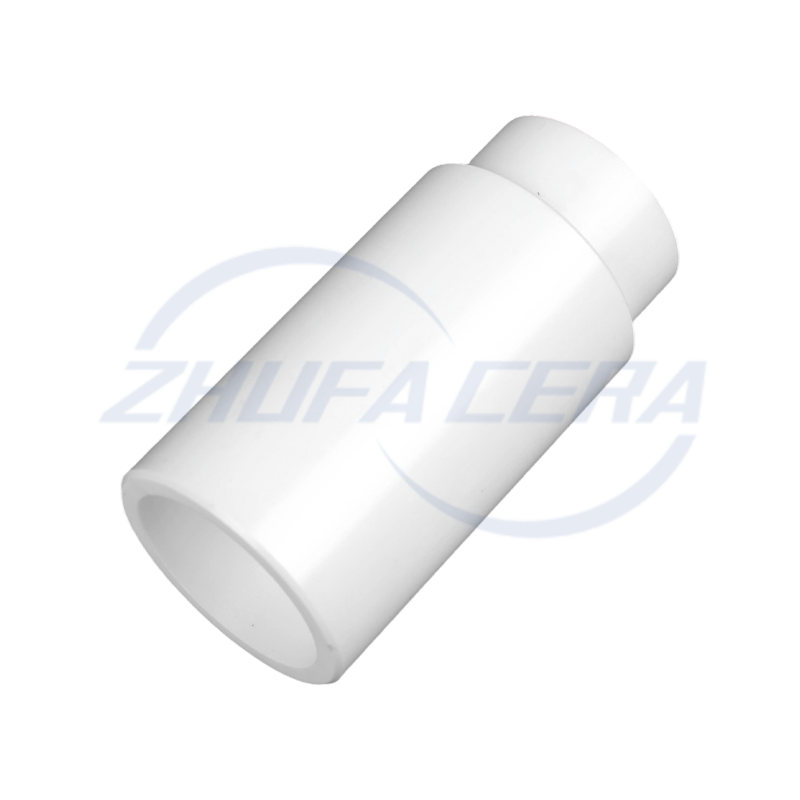

陶瓷管

核心提要 在半导体制造向 Sub-7nm 乃至更先进制程迈进的今天，光刻机作为芯片制造的“皇冠明珠”，其套刻精度已提升至纳米级（nm）。 在加速度超过 10g 的超高速步进扫描运动、极高热流密度以及 10⁻⁷ Pa 超高真空的极限工况下，传统的钛合金、因瓦合金等金属材料已触及物理极限。先进结构陶瓷（碳化硅、氮化铝 、氧化铝 ）凭借高比刚度、极低热膨胀系数、高导热性与优异的真空兼容性，成为了光刻机与核心半导体装备中不可替代的终极结构材料。   01 极限工况：传统金属在光刻设备中的物理瓶颈 光刻机的晶圆曝光过程要求系统在毫秒级时间内完成高速定位与稳定。传统金属构件在面对这种极限工程挑战时，暴露出了三大致命缺点： 动态刚度不足引致机械共振：在频繁的启停与高速加速过程中，金属材料的弹性模量/密度比（比刚度）受限，容易产生微小的结构变形与高频余震，大幅延长对准时间，降解光学对焦精度。 热膨胀导致焦深漂移：光刻机内部的高能量激光束及等离子体辐射会导致局部温升。金属材料的热膨胀系数较高，微米级的热形变即会导致焦深失焦，导致整片晶圆报废。 超高真空脱气与微粒污染：金属材料在超高真空环境下容易发生微量气体释放，且在强腐蚀性等离子体轰击下容易剥落微粒，污染昂贵的光学镜头群与反应腔体。 02 材料降维打击：先进结构陶瓷性能对比 为了克服上述物理瓶颈，先进结构陶瓷成为了光刻机工程师的必然选择。下表对比了半导体级先进陶瓷与常用高精密金属材料的核心物理性能： 材料名称 密度 ρ (g/cm³) 弹性模量 E (GPa) 比刚度 E/ρ (GPa·cm³/g) 热膨胀系数 CTE (×10⁻⁶/K) 热导率 k (W/m·K) 钛合金 4.43 114 25.7 8.6 6.7 因瓦合金  8.05 141 17.5 1.2 10.1 高纯氧化铝  3.92 380 96.9 7.2 30.0 氮化铝  3.26 310 95.1 4.5 170 - 220 碳化硅  3.10 410 - 450 132 - 145 4.0 120 - 200   【性能总结】：碳化硅的比刚度高达钛合金的 5 倍以上，热导率接近铝合金，而热膨胀系数仅为金属的几分之一，是高速超精密运动构件的天选材料。 03 核心应用：光刻机关键陶瓷部件分解 晶圆双工件台 【主导材料】：反应烧结/无压烧结碳化硅【应用解析】：工件台承载晶圆完成毫秒级高速扫描。采用拓扑优化镂空结构的超轻量化 SiC 框体，能在将重量减轻 40% 以上的同时保持极高的抗弯曲刚度，使工件台在 10g 极高加速度下做到“零形变”，确保纳米级套刻精度。 静电吸盘基底 【主导材料】：氮化铝/ 氧化铝【应用解析】：静电吸盘利用库仑力平整平伏地吸附晶圆。AlN 具有极高的热导率与优异的电绝缘性，内部通过共烧工艺嵌入微米级钼/钨加热丝，表面加工出数万个微针阵列，在实现均匀快速温控的同时，大幅减少与晶圆的接触面积，避免微粒污染。 激光干涉仪参考镜像/反射镜条 【主导材料】：零膨胀微晶玻璃 / 反应烧结碳化硅【应用解析】：作为双工件台在 X/Y/Z 轴方向位置干涉测量的激光基准反射面。其表面粗糙度要求达到 Ra < 0.1 nm，且要求在温控波动下保持绝对尺寸稳定性，确保测距光路的纳秒级响应与纳米级精度。 晶圆传输机械手爪 【主导材料】：高纯氧化铝/ 氮化硅【应用解析】：用于在各反应腔体之间极高速接驳 300mm（12英寸）晶圆。机械手爪要求极高的悬臂刚度与耐磨性，确保在高速甩动时不折弯、不下垂、不掉屑。 04 制造壁垒：微米级精密陶瓷加工的核心技术难点 工程难点说明 “烧结只是拿到入门准考证，微米级精加工才是决胜点。” 陶瓷材料硬度高（莫氏硬度 8.5~9.5）、脆性大，将烧结毛坯加工为符合半导体要求的终极零部件，需攻克四大工程难题。   超精密形位公差控制：对于 12 英寸静电吸盘与 SiC 工件台，要求全尺寸范围内全局平面度控制在 ≤ 1 µm 以内（相当于头发丝直径的 1/70），微孔及复杂流道位置公差锁定在 ±2 µm。 纳米级超平整抛光与表面损伤抑制：磨削加工极易在硬脆陶瓷表面留下微观裂纹，在强应力下引发瞬间脆断。必须采用化学机械抛光（CMP）与超精密研磨技术，在消除微裂纹的同时，将晶圆接触面粗糙度提升至 Ra < 0.1 nm 的镜面级别。 复杂内腔与轻量化拓扑结构制造：为了满足降重与冷却需求，SiC 部件内部常设计有蜂窝状镂空结构以及嵌入式微流道。这要求具备极高精度的五轴联动金刚石 CNC 雕铣能力及先进的无损检测（NDT）手段。 超高真空清洁度处理：加工后的陶瓷部件需经过多道超声波脱脂、强酸/强碱清洗以及高温烘烤抛气，彻底消除微孔与盲孔内的加工残留物，确保装机后在 10⁻⁷ Pa 真空下的出气率趋近于零。 05 结语与展望 半导体产业的竞争，表面看是芯片设计与光刻制程的争夺，底座却是材料科学与超精密加工工艺的硬核对决。微米级精密陶瓷加工技术，不仅代表着先进制造的工艺巅峰，更是支撑下一代高产能、超高精度光刻机与高端半导体装备走向自主可控的核心关键。

      在半导体晶圆传输、精密光电制程与超洁净自动化等高端制造场景中，机械臂需要持续保持高速、高频的往复循环运动。长期动态工况下，惯性交变载荷、结构共振响应、往复摩擦积热以及环境温度波动，会共同导致传统金属机械臂出现弹性挠曲、疲劳累积变形与热漂移等问题，最终造成定位精度下降、运行稳定性不足、设备良率受限等一系列工程短板。作为新一代精密结构材料，碳化硅（SiC）陶瓷凭借卓越的比刚度、热稳定性与抗疲劳特性，结合系统性的结构优化、低应力精密制造、柔性装配工艺与动态伺服补偿技术，能够在1–3m/s高速运动、50–100Hz高频循环的严苛工况下，将末端微变形控制在微米级，实现工业制造场景可量化、可稳定复现的工程级“零变形”效果。本文以中立科普视角，深度拆解碳化硅陶瓷机械臂能够长期维持高频高精度、无形变漂移的底层技术逻辑。 一、材料与结构协同：从物理根源抑制形变与共振风险       机械臂在高频往复运动中产生的变形主要分为力学惯性变形与温度诱导热变形两大类，而碳化硅陶瓷的核心优势，是能够从材料本征物性上同时削弱这两种变形的产生条件，再通过拓扑结构优化进一步提升动态刚性与稳定性，从源头规避结构振动与疲劳偏移。碳化硅具备450GPa超高弹性模量与3.21g/cm³低密度的组合特性，比刚度远优于不锈钢、铝合金等常规金属结构材料，在高速加减速的瞬时惯性冲击下，悬臂弯曲挠度被大幅抑制，高频交变载荷下的动态弹性变形量显著降低，从根本改善了金属机械臂惯性大、抖动明显、瞬时偏移量大的固有缺陷。       在热稳定性方面，碳化硅极低的热膨胀系数有效规避了温度漂移带来的结构翘曲，配合高导热特性，可快速均匀散除高频摩擦热量与环境冷热冲击热量，使臂体整体温度场保持均匀，不会出现局部热胀冷缩导致的弯曲、扭曲与尺寸偏移，在长期冷热循环工况中仍能维持极高的尺寸一致性。同时，高密度烧结工艺让材料显气孔率低于1%，晶界结构致密均匀，在百万次级别的交变应力循环下不会发生晶界滑移与塑性蠕变，抗疲劳性能极强，从材料层面避免了长期运行后的永久性变形累积。 仅靠材料性能无法完全规避高频激励下的结构共振与应力集中，因此机械臂整体采用贴合悬臂力学规律的拓扑结构设计。通过根部加厚、末端渐变收窄的变截面形态，匹配悬臂根部弯矩最大、末端惯性载荷最敏感的受力特征，在强化关键区域刚性的同时最大限度降低末端运动惯量，有效削弱振动幅值。一体式中空结构搭配加强筋布局，在不增加自重的前提下大幅提升抗弯、抗扭刚度，抬高结构固有谐振频率，使其避开设备高频运行的激励频率区间，彻底避免共振引发的剧烈抖动与瞬时形变。所有结构过渡位置均做圆角钝化处理，无应力集中点、无拼接结构断层，配合有限元极限工况仿真迭代优化结构参数，将交变应力稳定控制在材料安全阈值内，实现动态工况下的结构长效稳定。 二、低应力制造与柔性装配：消除残余应力导致的隐性形变       工程实践中，多数机械臂的长期精度漂移，并非源于材料动态变形，而是来自成型、加工、装配过程中残留的内应力。残余应力会在百万次循环工况中缓慢释放，引发渐进式微变形、结构翘曲与定位偏移，因此全流程低应力工艺是实现碳化硅机械臂零变形的核心保障。在成型与烧结阶段，采用近净尺寸一体成型与梯度恒温烧结工艺，严格控制坯体密度均匀性与窑内温度一致性，通过阶梯式升降温速率缓慢释放烧结内应力，避免坯体疏密不均、烧结扭曲、结构不对称等先天缺陷，保证每一支臂体的初始结构高度均匀稳定。 在超精密加工环节，采用分段式去应力磨削体系，规避传统高速切削带来的热应力与表层微损伤。粗加工后静置释能，释放初始磨削残余应力；精加工采用微切深、低进给的平稳切削方式，搭配恒温冷却系统抑制加工积热，避免局部高温导致的微弯曲与材料亚表面缺陷。最终通过纳米级抛光工艺优化表面平整度，减少运动摩擦损耗。成品经过三坐标测量与激光干涉仪全域检测，严格控制直线度、平面度与整体尺寸公差，确保出厂产品无初始微变形、无集中残余应力，从制造端消除后续形变隐患。       针对碳化硅陶瓷脆性大、对应力集中敏感的材料特性，行业传统刚性硬连接装配方式极易产生挤压预应力，该应力会与动态惯性载荷叠加，逐渐诱发隐蔽性结构变形。为此，整套装配体系采用柔性适配设计，陶瓷与金属连接界面配置热膨胀系数匹配的缓冲结构，螺栓孔位钝化处理，配合分级扭矩预紧工艺实现均匀受力，避免单边挤压微弯现象。全程采用间隙配合+高稳定性填充结构替代刚性过盈配合，避免装配公差带来的局部挤压应力。所有配套金属结构均做热膨胀匹配设计，减少温变环境下的异种材料应力差。成品出厂前经过大规模空载高频跑合，充分释放装配残余应力并二次校准精度，彻底规避装配应力引发的长期形变漂移。 三、动态补偿与工况适配：实现全周期高精度稳定运行       材料、结构与工艺可以彻底消除机械臂的永久性塑性变形，但在超高速、超高频的瞬时运动过程中，仍然存在微量弹性形变与振动偏移，需要依靠伺服动态控制技术做实时补偿，实现工程意义上的完全零变形运行。设备搭载高带宽伺服驱动与智能滤波算法，精准识别臂体固有振动频率，主动抵消工况激励产生的共振干扰，有效抑制高速启停与高频往复过程中的末端抖动与动态挠曲。运动轨迹摒弃传统突变式加减速逻辑，采用平滑S型速度曲线，让加速度连续无突变，大幅降低瞬时冲击力矩，使动态弯曲挠度降至最低。       结合高精度实时检测模块，系统可毫秒级捕捉末端微米级偏移数据，通过伺服闭环控制系统实时修正位置偏差，动态补偿高速运动中的瞬时弹性变形，让机械臂末端重复定位精度长期稳定在±0.01mm以内，保证高频往复运动的轨迹一致性与尺寸稳定性。在复杂工业工况适配层面，碳化硅陶瓷具备优异的化学惰性与耐腐蚀性，可耐受半导体制程中的等离子冲刷、氟系腐蚀介质，不会出现结构腐蚀减薄、刚性衰减等问题；超低摩擦的光滑表面可实现洁净运行，无粉尘碎屑产生，避免磨损带来的尺寸偏差。配合腔体均温与稳流结构适配设计，可有效防止单侧温差、气流冲击造成的局部弯曲，实现超洁净、变温、腐蚀等严苛场景下的长周期、零漂移稳定运行。 结语       碳化硅陶瓷机械臂的“零变形”技术，并非依靠单一材料优势实现绝对不变形，而是一套覆盖材料本征抑形、结构刚性强化、制造去应力、装配消应力、动态实时纠形的全链路工程体系。通过从物理根源消除永久性形变、从控制端可控抵消瞬时动态形变，彻底解决了传统金属机械臂在高频高速精密工况下普遍存在的振动偏大、精度漂移、疲劳变形、寿命不足等痛点，高度适配半导体、光电、精密自动化等高端制造的长期高精度运行需求，是当前超精密往复运动执行机构的最优结构方案之一。 工况适配与定制说明 可根据不同设备负载、运动速度、往复频率及环境工况，针对性定制机械臂结构尺寸、刚性参数与精密加工标准，适配各类高端精密自动化设备的零变形运行需求。

在现代半导体制造的版图上，制程节点的每一次突破（从7纳米、3纳米到如今向2纳米及以下的冲刺），都是一场对物理极限的极限压榨。当光刻、刻蚀和薄膜沉积工艺进入原子级尺度，晶圆加工的舞台便被彻底搬进了超高真空（UHV，低于 10⁻⁵ Pa）的环境中。在这片连空气分子都被视为“重度污染”的领域里，先进精密陶瓷（如高纯氧化铝、碳化硅、氮化铝）因其卓越的耐高温、耐腐蚀和高刚性，成为了晶圆承载台、静电吸盘、气体分配环等核心部件的不二之选。然而，这些看似坚不可摧的固体材料，在真空下却隐藏着一个致命的呼吸效应——出气。而决定这场“真空保卫战”胜负的关键，往往隐藏在肉眼不可见的微观世界里：陶瓷材料的颗粒度。 一、晶界：气体分子的“高速公路” 要理解颗粒度如何影响出气率，首先需要将视线放大到陶瓷的微观多晶结构中。多晶陶瓷是由无数个微小的单晶颗粒（晶粒）相互包裹、堆叠而成的。晶粒与晶粒交界的地方，被称为晶界。 在微观层面，气体分子在陶瓷内部的移动主要依赖扩散。而晶界处的原子排列极其无序，充满了晶格缺陷、空位和微观间隙。相比于晶粒内部紧密排列的晶格（体积扩散），晶界处的能量状态更高，对气体分子而言，这里就是一条阻力极小的“高速公路”。 【微观出气路径】晶粒内部：晶格紧密→ 气体分子体积扩散（极其缓慢，速率 Dv）  ↓晶界：无序缺陷→ 气体分子沿晶界扩散（短路扩散，速率 Dgb >> Dv）  ↓陶瓷表面→ 脱附进入真空腔体 → 导致本底真空度下降 当陶瓷材料的颗粒度越小（晶粒越细），意味着在相同的体积内，晶粒的数量呈指数级增加，从而导致晶界密度（单位体积内的晶界总面积）急剧上升。 细颗粒度陶瓷：拥有密集的“晶界网络”，内部残留的气体（如烧结过程中包裹的氢、一氧化碳，或吸附的水汽）能够顺着这些高速公路源源不断地逃逸到表面，导致真空环境下的持续出气率显著增高。 粗颗粒度陶瓷 / 单晶材料：晶界大幅减少甚至消失（如单晶蓝宝石），气体分子被牢牢困在晶格内部，只能通过速度极慢的体积扩散向外渗透，出气率因此被压制在极低的水平。 二、比表面积与几何陷阱 除了内部的扩散通道，颗粒度还直接决定了陶瓷材料的有效表面积（比表面积）和表面形貌。即使经过纳米级的机械抛光，细颗粒度陶瓷在真空下暴露出的大气接触面，依然由无数微小晶粒的顶端组成。这种微观上的凹凸不平，使得细颗粒陶瓷具有更大的微观比表面积。 物理与化学吸附：当陶瓷件在外界大气环境中存放或加工时，更大的比表面积意味着它像一块微观的“海绵”，能物理吸附或化学共价结合更多的水分子。 能量陷阱：进入真空腔体后，这些吸附在细小晶界缝隙中的气体分子，处于一种相对稳定的“能量陷阱”中。它们不会在抽真空的初期立刻释出，而是在设备运行、晶圆曝光加热时，伴随着能量波动缓慢脱附，造成真空度的长期漂移，这在半导体工艺中被称为脱附尾流。 三、致密度与闭气孔的博弈 在陶瓷材料学中，颗粒度、烧结工艺与孔隙率是一个三位一体的复杂方程。通常情况下，细颗粒的陶瓷粉体由于表面能高，更容易驱动烧结致密化。然而，如果烧结工艺（温度、压力、气氛）未能达到绝对完美，细颗粒度陶瓷极易在微观上形成密集的闭气孔。 【注意：闭气孔的真空危机】与向外开放的开气孔不同，闭气孔在常压下包裹着高压的烧结气氛或气体杂质。当陶瓷件置于超高真空环境（外部压力近乎为零）时，气孔内外形成了巨大的压力差。气体分子会通过微裂纹或晶界，以渗透的方式长效、微量地向外释放。这种由于微观孔隙结构导致的出气，极难通过常规的表面清洗消除，是超高真空设备内部最隐蔽的“隐形杀手”。 四、半导体工艺的工程抉择：强度与真空的平衡 既然粗颗粒度（甚至单晶）陶瓷的出气性能如此优异，为什么不全面采用粗晶陶瓷呢？这正是半导体精密制造最迷人、也最残酷的工程权衡。 根据材料力学的霍尔-佩奇公式，材料的屈服强度与晶粒直径的平方根成反比。这意味着： 颗粒度越细，陶瓷的机械强度、硬度、耐磨性以及抗热震性就越好。这对于需要高速运动、承受微米级运动加速度的晶圆控制台至关重要。 颗粒度越粗，虽然真空出气率低，但材料的力学性能会劣化，极易在机械加工或热循环中发生晶粒剥落，这会直接造成晶圆的物理污染。 为了在“高强度（细晶粒）”与“低出气（粗晶粒）”之间找到完美的平衡点，现代半导体先进陶瓷企业和设备商采取了极为严苛的改性与预处理技术： 技术手段 物理/化学原理 核心目的 超高温液相烧结 通过添加微量玻璃相，在细晶粒晶界处形成致密的非晶态阻隔层。 封堵晶界扩散通道，阻断气体逃逸。 原子层沉积（ALD）表面涂层 在细颗粒陶瓷表面沉积一层纳米级的致密氧化物薄膜（如 Al₂O₃ 或 Y₂O₃）。 物理隔离微观孔隙，将比表面积降至理论极限。 超高真空高温超前烘烤 在专用真空炉中，以高于实际工况的温度（通常 > 200°C 至 400°C）长时间轰击陶瓷件。 强行逼出晶界和闭气孔深处的浅表气体，使其在装机前完成“彻底排气”。 结语 在纳米级的半导体制造中，微观世界的每一粒尘埃、每一个晶格缺陷，都会在宏观上决定数十亿美元产线的良率。半导体精密陶瓷的颗粒度之争，本质上是人类对材料微观组织调控能力的定量比拼。 深刻理解并量化晶粒尺寸、晶界行为与超高真空出气率之间的函数关系，不再仅仅是实验室里枯燥的材料学论文，而是决定下一代芯片制造设备能否稳定运行的基石支撑。在这场向物理极限冲刺的隐形战争中，控驭了微观颗粒度，便是控驭了半导体真空生态的主动权。

在半导体晶圆刻蚀过程中，晶圆面临着极高的静电吸附风险和微粒污染威胁。氧化铝陶瓷吸盘作为静电吸盘的绝缘主体或高精密机械吸盘，主要通过材料改性、微观结构设计以及优异的物理化学特性来完美化解这两大核心痛点。 攻克从“超级绝缘”到“静电耗散”难题 传统的纯氧化铝陶瓷是极佳的绝缘体，但在刻蚀的高能等离子体环境下，绝缘体表面极易积聚大量静电荷，导致晶圆被“死死粘住”（残余吸附力过大）或发生静电击穿。为了解决这一问题，先进的氧化铝陶瓷吸盘主要采用以下半导电化改良手段： 半导电化改性（体电阻率控制）：通过在氧化铝基体中掺杂微量的过渡金属氧化物（如二氧化钛TiO₂、三氧化二铬 Cr₂O₃ 等），将其体电阻率精确控制在静电耗散区间（通常为 10⁹ ~ 10¹¹ Ω·cm）。 利用约翰逊-拉别克（Johnsen-Rahbek, J-R）效应：改性后的半导电氧化铝陶瓷吸盘主要依靠J-R 效应产生吸附力。当施加电压时，微小的电荷能够移动到陶瓷表面的微观突起处，晶圆与吸盘之间形成极薄的电荷层，产生比传统库仑力大数倍的吸附力，且响应速度极快。当断开电源时，积聚的静电荷能够通过半导电通道迅速耗散，彻底解决晶圆脱开（延迟和残余静电问题。 高纯度基材与超表面工艺污染难题 刻蚀工艺（尤其是干法等离子体刻蚀）伴随着强腐蚀性气体（如 CF₄、CHF₃、Cl₂ 等）和高能离子轰击，吸盘如果耐磨耐蚀性不足，就会被剥蚀并产生微粒（Particle）污染。氧化铝陶瓷通过以下多维工艺确保“零污染”。 超高纯度基材（5% ~ 99.99%）：用于半导体前道的氧化铝吸盘将铜（Cu）、铁（Fe）、钠（Na）、钾（K）等金属杂质控制在极低的 ppm 甚至 ppb 级别。这避免了在刻蚀过程中，由于材料磨损导致金属离子迁移到晶圆上，引发不可逆的电路短路或失效。 卓越的耐等离子体轰击性能：高纯氧化铝陶瓷具有极高的化学稳定性和晶格能，面对氟基、氯基等离子的连续轰击，其侵蚀速率极低，不易产生微粒脱落。 精密表面处理与“凸点”设计：吸盘表面经过纳米级的超精密抛光。更重要的是，吸盘表面通常不与晶圆全面积接触，而是设计有无数个微小的凸点，将接触面积减少了 90% 以上。这不仅大大降低了机械摩擦产生的微粒，而且即使有极少量的微粒，也会落入凸点之间的凹槽中，绝不会沾染到晶圆背面。技术总结 氧化铝陶瓷吸盘在刻蚀工艺中扮演着“刚柔并济”的角色：通过掺杂改性让电荷既能快速聚集又能迅速释放，解决了静电羁绊；通过高纯材质与微观凸点设计，在剧烈的等离子体风暴中筑起了一道物理屏障，确保晶圆免受微粒与金属离子的污染。

在高端制造、半导体及智能装备的供应链里，“精密陶瓷”往往承担着最极端的工况。很多采购和工程师在面对具体工况时，经常在氧化锆和氮化铝之间纠结。 这两个虽然同属先进工业陶瓷，但其微观结构和物理特性决定了它们截然不同的“性格底色”。选对工况，它是能抗万次冲击、延展设备寿命的“神兵利器”；选错工况，则可能面临崩刃、拉裂、甚至瞬间烧毁器件的灾难。 今天，我们就从微观机制到典型工况，深度拆解这两大陶瓷界“天花板”的选型逻辑。 一、核心物理机制的对决 氧化锆陶瓷：陶瓷界的“钢铁侠”，为什么轻易摔不碎？ 传统的特种陶瓷（如高纯氧化铝）虽然硬度高，但最大的致命伤是“脆”。而氧化锆之所以被称为“陶瓷钢”，核心在于其独有的“相变增韧”机制。 在室温下，通过加入钇（Y）或镁（Mg）等稳定剂，可以将氧化锆的高温亚稳态（四方晶相）“冻结”保留在室温。当陶瓷受到外力冲击、裂纹即将蔓延时，裂纹尖端的应力场会触发四方晶相向单斜晶相的转变。这种相变会带来约 3%~5% 的体积膨胀，膨胀产生的压应力会像一把钳子一样，死死“夹住”并锁死裂纹尖端，阻止其继续扩散。 因此，在抗弯强度（可达 1200 MPa）和断裂韧性（可达 10 MPa·m¹/²）上，氧化锆在陶瓷家族中傲视群雄。 氮化铝陶瓷：电子级的“散热王”，热量如何实现“高速通行” 与氧化锆极低的导热率（仅≈ 2.5 W/(m·K)，形同保温棉）完全相反，氮化铝的导热系数高达 ≈ 170 - 230 W/(m·K)，是氧化锆的近百倍，甚至接近部分金属。 陶瓷不含自由电子，它是如何传热的？答案是晶格振动（声子传热）。氮化铝具有简单的共价键非金属性质，晶格极轻、原子间结合力极强。当局部发热时，原子高速振动形成声子，能够在其高纯度的晶格内无阻碍地快速传递。 更难能可贵的是，它在拥有超高导热率的同时，还保持了极佳的电绝缘性（介电强度≈ 14 kV/mm），并且其热膨胀系数（CTE ≈ 4.5 × 10⁻⁶/K）与半导体核心材料单晶硅惊人地契合。 核心性能直观对比表 性能维度 氧化锆陶瓷  氮化铝陶瓷  选型决定因素 导热系数 ≈ 2 - 3 W/(m·K) (极低) ≈ 170 - 230 W/(m·K) (极高) 差了近100倍！需要散热必选氮化铝。 断裂韧性 ≈ 5 - 10 MPa·m¹/² (极高) ≈ 3 - 4 MPa·m¹/² (偏脆) 氧化锆具有“相变自愈”机制，轻易摔不碎。 热膨胀系数 ≈ 10 × 10⁻⁶/K (接近金属) ≈ 4.5 × 10⁻⁶/K (接近硅) 芯片衬底选氮化铝，免得热胀冷缩把芯片拉裂。 最高使用温度 ≈ 1000°C (超高压下易老化) ≈ 2200°C (惰性气体保护下) 高温真空/耐纯氮环境选氮化铝。 二、四大极限工况，如何精准选型？ 【工况一：重载、高压、频繁摩擦的“硬碰硬”机械环境】典型场景：石油化工的柱塞泵、造纸纺织的陶瓷刀具、新能源电池浆料的研磨球。选型结论：毫无疑问，首选氧化锆。深层原因：这类工况不仅要求材料具备极高的莫氏硬度（氧化锆达 8.8），更要求耐冲击。氮化铝韧性偏低（≈ 3 - 4 MPa·m¹/²），在柱塞泵高频的往复冲击和摩擦剪切力下，极易发生微观剥落或宏观碎裂。而氧化锆的相变增韧能从容应对这种“挨打”工况。 【工况二：大功率、高热流密度的电子电力环境】典型场景：IGBT大功率模块、大功率LED照明、大功率激光器衬底。选型结论：绝无替代，必选氮化铝。深层原因：现代大功率电子器件工作时，芯片单位面积的发热量极高。如果热量无法在几毫秒内导出，芯片结温超标就会直接烧毁。此时需要的是“热的通路、电的绝壁”。氧化锆的超低导热率会瞬间变成“热阻挡层”；而氮化铝基板既能把大电流隔绝在外，又能将热量毫无滞留地导入散热器。 【工况三：极高温度与气氛复杂的真空加工环境】典型场景：半导体晶圆制造中的刻蚀机刻蚀环、晶圆加热夹具。选型结论：优先选择氮化铝。深层原因：氧化锆在超过 1000°C 的极高压或特定水蒸气环境下，容易发生逆相变（单斜向四方转变），导致材料内部出现微裂纹而“老化”。而氮化铝在惰性气体保护下，耐温可高达 2200°C。更重要的是，在半导体加热盘中，氮化铝的热膨胀系数与硅片完美匹配，即使在几百度的升降温循环中，也不会因为热胀冷缩的步伐不一致而把昂贵的硅晶圆“拉裂”或“翘曲”。 【工况四：熔融金属侵蚀与复杂化学环境】典型场景：熔炼铝、铜等有色金属的坩埚，或者酸碱管道。选型结论：熔融金属环境选氮化铝。深层原因：氮化铝对熔融的铝、铜、铁等金属具有极强的“不润湿性”，这意味着金属熔液无法附着并侵蚀它，是非常理想的高温耐火坩埚材料。不过需要注意的是，氮化铝在潮湿空气中容易发生表面水解，因此在储存和水性化学环境中使用时需做表面防潮改性；而氧化锆在常规酸碱管道中表现出更稳定的化学惰性。 三、结语：跳出单一选型，走向结构优化 在现代尖端工业中，工况往往不是非黑即白的。比如半导体的某些精密部件，既面临机械抓取带来的磨损和冲击，又承受着高频的温变和散热需求。 “扬长避短，结构互补” 才是精密陶瓷应用的最高境界。例如，通过在核心发热源铺设氮化铝作为导热控温层，而在边缘受力、紧固连接的部位使用氧化锆或结构金属进行刚性支撑。 工业陶瓷的性能，三分取决于材料本身的物理属性，七分取决于后期的粉体配方控制、烧结工艺以及高精度的微纳米级机加工。 祝发精密陶瓷，深耕工业特种陶瓷加工多年。我们不仅为您提供从氧化锆、氧化铝到氮化铝、氮化硅的全品类材料选择，更凭借高精度的CNC陶瓷加工能力，将每一块“工业硬骨头”打磨成契合您极端工况的精密构件。面对复杂的工业环境，不知道该怎么选、怎么加工？把工况交给我们，我们为您提供从材料选型到成品交付的一站式硬核解决方案。

引言 在先进制造业的版图上，氧化铝陶瓷凭借其性价比与物理化学稳定性，始终占据着工业陶瓷应用量的首位。然而，对于半导体刻蚀设备、真空电力开关以及航空雷达天线罩等应用而言，材料的筛选标准近乎苛刻：它必须在极高频率（GHz级别）下保持极低的能量损耗，同时又要具备抵御机械应力与热冲击的高强度。本文将从微观物理结构、介电极化理论及晶界工程三个维度，深入探讨氧化铝陶瓷兼顾“低介损”与“高强度”的内在逻辑。 一、低介损的物理本质 介质损耗是衡量材料在交变电场中将电能转化为热能比例的参数。氧化铝陶瓷之所以能实现极低损耗，主要取决于以下三个层面。 1. 宽禁带与电子迁移受限 氧化铝是一种典型的共价/离子键混合型晶体，其禁带宽度高达 8~9~eV。这意味着在常温乃至中高温环境下，价带电子极难跃迁至导带，体系内的自由载流子极少。从物理机制上看，这极大地抑制了因电导损耗引起的能量耗散。 2. 极化滞后的最小化 在交变电场中，材料的介电损耗主要源于偶极子转向极化和界面极化。 本征极化：α-Al2O3 属于刚玉型结构，氧离子呈六方紧密堆积，铝离子填充在八面体空隙中。这种高度对称且紧凑的晶格结构，使得离子在响应外加电场时的“弹性回位”极快。 非本征损耗：在高纯氧化铝陶瓷中，由于通过特殊工艺排除了碱金属杂质离子，减少了因离子跳跃极化带来的额外损耗，使得损耗角正切值可以稳定在 10^{-4} 甚至 10^{-5} 级别。 二、 高机械强度的微观构筑 陶瓷材料的脆性是其天然短板，而高纯氧化铝陶瓷通过优化组织结构，显著提升了其抗折强度和断裂韧性。 1. 晶格结合力与模量 氧化铝内部 Al-O 键的键能极高，这决定了材料具有极高的弹性模量（约 380~GPa）和硬度。从断裂力学角度看，高键能意味着裂纹在晶格内扩展需要消耗巨大的能量。 2. 晶界工程 强度的关键不在于晶粒内部，而在于晶界。 细晶强化：通过添加微量定量的抑制剂（如 MgO），我们能够阻止烧结过程中晶粒的异常长大。细小的晶粒意味着更大的晶界面积，当裂纹扩展遇到晶界时，会被迫改变方向或发生偏转，从而消耗断裂能。 第二相强化：在特定配方中，微量的第二相物质可以分布在晶界处，形成类似“铆钉”的效果，增强晶粒间的结合力，有效抑制沿晶断裂。 三、为何“高纯度”与“致密度”是共同命门？ 低介损与高强度并非此消彼长的对立关系，它们在纯度与致密度这两个维度上达到了高度统一。 1. 杂质的双重危害 在低损耗要求下，杂质离子会导致严重的电导损耗；在强度要求下，杂质往往会在晶界处形成低熔点的玻璃相。这些玻璃相在受力时是力学上的弱点，极易引发脆性断裂。因此，提升纯度是优化双向性能的根本。 2. 气孔的“多米诺效应” 气孔的存在是精密陶瓷的大忌： 对介电性能的影响：气孔内残留的气体在强电场下易发生局部放电，导致介质损耗急剧上升并可能引发击穿。 对力学性能的影响：根据孔隙率与强度的经验公式  气孔率 P 的微小增加会导致强度 S 指数级下降。气孔即是应力集中点。 通过真空热压烧结或等静压成型工艺，使陶瓷致密度达到理论密度的 99% 以上，是兼顾双高特性的工艺核心。 四、 行业应用实录 半导体刻蚀腔体零部件：在等离子体刻蚀环境中，氧化铝陶瓷不仅要抵御等离子体的物理轰击（高强度），还要在高频射频场下保持极低的发热量（低介损），以维持腔体温度的恒定。 大功率真空管罩：要求材料在承受内外压力差的同时，能够透过高功率微波而不被自身热应力损毁。 结语 氧化铝陶瓷能够兼顾低介损与高强度，并非偶然，而是其晶格本征特性与现代粉体加工、烧结工艺高度契合的结果。随着工业向更高频、更精密的方向演进，通过对氧化铝微观结构的精确调控，我们正在不断拓宽这一经典材料的应用边界，为全球工业升级提供坚实的物质基础。

在现代工业的精密棋局中，每一个制造企业都在和“失效”下一场生死棋。 一个价值千万的半导体刻蚀腔体，可能因为一个耐腐蚀喷嘴的微米级微裂纹而全盘报废；一套日产万吨的矿山输送系统，可能因为管道内衬的过度磨损而遭遇突发性停机，导致每小时数十万的产值瞬间蒸发。 在极端工况的压迫下，金属材料触碰到了它的物理天花板，塑料与高分子材料则显得不堪一击。于是，工业陶瓷（Advanced Ceramics）成为了打破现代工业极限的“降维武器”。 然而，工业陶瓷领域的魔咒也随之而来：“选贵的，预算遭罪；选便宜的，设备受罪。”如何用合理的预算，选到最合适工况的工业陶瓷？这不仅是一门技术活，更是一场关于材料、工程与财务平衡的深度商业博弈。 一、被“唯材料论”绑架的隐形成本 在采购与研发端，最常见的错误逻辑是：“既然氮化硅、碳化硅性能最好，那我们就一步到位上最高端的。”或者是“氧化铝最便宜，我们先用氧化铝试试。” 这两种极端的“唯材料论”，正是预算浪费的根源。工业陶瓷的选用，核心逻辑从未改变——用“材料的性能极限”去精准对齐“工况的破坏上限”。任何超出工况需求的性能指标，在财务意义上都是“过度设计”带来的溢价。要破解这一难题，我们需要拆解工业陶瓷高昂成本背后的核心秘密：烧结收缩与后加工。 二、控预算的底层逻辑 工业陶瓷之所以贵，往往不是贵在矿石原料上，而是贵在“从粉末到成品”的形变控制与机加工上。陶瓷在烧结过程中，体积收缩率高达15% ~ 25%。这意味着，想要获得高精度的尺寸，必须在烧结后使用金刚石砂轮进行慢磨。因此，精明的工程师和采购，往往通过以下三个隐藏的“控标点”来降本增效。 1.结构设计的“去金属化” 省钱策略：很多机械工程师习惯用设计金属件的思维来设计陶瓷：直角、深孔、薄壁、盲孔。在金属加工中，一把铣刀就能解决的问题，在陶瓷上却需要昂贵的多轴联动磨削，甚至在烧结时就会因为应力集中而直接开裂。 尽量保留 R角（圆角），避免锐边；将复杂的异形件拆解为简单的圆管、圆片进行拼接组合。结构每简化10%，加工成本可能下降30%。 2.公差要求的“断舍离” 省钱策略：盲目追求±0.005mm的高公差，是预算最大的杀手。 深度评估工况。严格区分“配合面”与“非配合面”。只有与金属件紧密接触的轴承位、密封位给予精密加工，其余外观或非关键尺寸，尽量放宽到毛坯烧结公差（通常为±1%）。 3.“表面粗糙度”的降级应用 省钱策略：除非是用作镜面机械密封或半导体晶圆吸盘，否则Ra 0.1 μm的镜面抛光会耗费极高的工时。 如果只是用于普通的冲刷耐磨（如管道内衬），毛坯表面（Ra 1.6 ~ 3.2 μm）已完全足够。让表面留有一点微观粗糙度，甚至能更好地附着耐磨胶粘剂。 三、四大王牌材料的“性价比”卡位战 在理清了加工成本后，如何选择材料大类？以下为您梳理四大核心特种陶瓷材料的性能与高性价比适用场景。 材料名称 优势 劣势 高性价比适用场景 氧化铝  技术较成熟，成本极低；硬度高、耐磨、耐腐蚀、耐超高温。 韧性较差，质地脆，极不抗热震（急冷急热易开裂）。 耐磨管道内衬、喷砂嘴、一般电绝缘件、无剧烈温度变化的耐磨件。 氧化锆 常温下具有极高的韧性和弯曲强度（陶瓷钢铁）；表面光洁度极高。 价格高于氧化铝；不耐高温（超200°C潮湿环境易发生中低温老化导致性能断崖）。 柱塞泵轴劈、切削刀具、光纤插芯、常温高受力/高磨损件。 钛酸铝 /石英 热膨胀系数极低，极抗急冷急热（热震克星）。 强度和硬度较低，不耐磨损。 有色金属熔炼（如铝水输送）、热电偶保护管、蜂窝陶瓷。 碳化硅 /氮化硅 碳化硅导热极好、硬度极高；氮化硅综合强度、韧性及抗热震性冠绝传统陶瓷。 加工极其困难，成型和综合材料及加工成本高昂。 半导体晶圆刻蚀部件、高端机械密封（SiC）、高温轴承（氮化硅）。 四.选对伙伴，比选对材料更重要 在工业陶瓷的非标定制领域，最贵的不是材料本身，而是沟通成本和试错成本。 一个合格的工业陶瓷方案解决商，绝不是“你给图纸我报价”的代工厂，而是能够深入你的生产一线，看懂你的温度曲线、分析你的腐蚀介质、指出你图纸中不合理R角的全案技术伙伴。及格的陶瓷供应商，能够通过优化成型工艺（如小批量用干压冷等静压，大批量用陶瓷注射成型CIM），在源头上帮您砍掉不必要的模具摊销费与加工费。 把工况交给我们，把预算留给自己。探索适合您设备的特种陶瓷定制方案，让每一分预算，都转化为设备长效运转的坚实动力。 如果您正有某个特定的设备部件深受磨损、高温或腐蚀的困扰？不妨和我们的材料工程师聊聊，我们为您提供免费的图纸优化与材料性价比评估服务。

在精密制造和半导体前道工序的江湖里，每一片晶圆都要经历数百道冷热交替、高压真空、等离子体轰击的“历练”。在这场微米甚至纳米级的工艺长征中，如何稳固、精准、且毫无损伤地“抓住”晶圆，成了决定芯片良率的关键。 在这个领域，陶瓷真空吸盘与静电吸盘（ESC）无疑是两位执掌乾坤的“吸附大师”。很多刚接触半导体设备或精密加工的朋友经常会问：“既然都是陶瓷材质，都能固定晶圆，为什么价格差了几个数量级？它们到底有什么区别？”今天，我们就扯开神秘的面纱，聊聊这两大吸附黑科技的本质不同，以及如何根据你的工艺“对症下药”。 一、陶瓷真空吸盘：大气环境下的“力量担当” 首先登场的是陶瓷真空吸盘。它的工作原理非常符合我们的直觉——气压差。 工作原理简述：它的表面通常由多孔陶瓷（如高纯氧化铝或碳化硅）制成，分布着无数微米级的细小气孔。当设备抽走吸盘与晶圆之间的空气时，内部形成负压，外部的大气压就会像一只无形的大手，将晶圆牢牢压在吸盘上。 优势：陶瓷真空吸盘拥有极高的硬度和耐磨性，机械刚性结构让它在机械加工中表现极稳。同时，其结构相对简单，性价比极高，维护也十分方便。 局限：它有一个致命的弱点——“恐高（真空）”。因为它是靠大气压工作的，一旦进入高真空制程，外部没有了空气压力，它就会瞬间“失手”。 二、静电吸盘（ESC）：专为真空等离子体而生的“冷酷王者” 当工艺进入高真空、超高真空或者等离子体环境时，真空吸盘无能为力，这时就必须请出半导体核心设备里的高值耗材——静电吸盘（ESC）。 工作原理简述：它的内部嵌有复杂的微型电极。当通入高压直流电时，电极与晶圆之间会感应出异性电荷，从而产生强大的库仑力（或约翰逊-拉别克力），靠电场把晶圆“吸”得严丝合缝。 真空免疫：不需要空气介质，在超高真空下吸附力依然强劲。 极端均匀与平整：吸附力均匀分布在整个晶圆表面，晶圆几乎不产生局部应力变形，平整度极高。 极致的温度控制：在真空下，热量极难传递。静电吸盘内部通常设计有复杂的背面氦气（He）冷却系统，能在等离子体轰击的高温下，把晶圆温度精准控制在正负1摄氏度以内。 三、一分钟看懂：核心差异快速对比 特性维度 陶瓷真空吸盘 静电吸盘  吸附力源 外部大气压力差（抽真空） 内部高压电场产生的静电引力 黄金战场 常压/微真空环境（减薄、划片、光刻胶涂布） 高真空/等离子体环境（刻蚀、PVD、CVD） 加工精度 微米级，易受气孔分布和微尘带来的局部应力影响 纳米级，全表面均匀吸附，超高平整度 温度控制 普通，缺乏真空下的主动高效散热机制 极强，内置背面氦气冷却系统，控温精准 造价与门槛 成本适中，工艺成熟 价格极其昂贵，涉及高难度陶瓷烧结，技术壁垒极高 四、你的工艺，该如何抉择？ 选择这两款吸盘的分水岭，其实非常清晰： 如果您的工艺属于“外围制程”或“后道加工”：诸如晶圆减薄、研磨、光刻胶涂布或划片检测。在这些大气环境下进行的工序中，陶瓷真空吸盘凭其优异的耐磨性、刚性以及超高的性价比，是效率与成本之王。 如果您的工艺属于“核心前道制程”：比如等离子体刻蚀、化学/物理气相沉积或者离子注入。在这些动辄高真空、伴随强等离子体轰击、且对温度敏感度极高的极限环境中，静电吸盘则是无可替代的选择。 结语 无论是大巧不工、在常压下稳如泰山的陶瓷真空吸盘，还是科技拉满、在真空深处长袖善舞的静电吸盘，它们都是现代半导体与精密制造不可或缺的幕后英雄。认清工艺需求，选对吸附利器，才能让您的设备在提质增效的路上如虎添翼！ 如果您正在为您的设备寻找定制化的晶圆吸附解决方案，或在陶瓷材料选型上遇到难题，欢迎联系我们的技术人员，为您提供全方位的技术支持与定制服务！

精密陶瓷（Advanced Ceramics）因其耐高温、耐腐蚀、高硬度、高导热以及优异的绝缘性，在半导体制造流程（从晶圆制造到晶圆键合、封装测试）中扮演着不可或缺的角色。随着全球集成电路制程向3nm、2nm及更先进制程演进，设备内部的苛刻工况对关键陶瓷部件的材料纯度、加工精度以及耐等离子体寿命提出了极限挑战。本文旨在解决企业内部技术文档“空虚、缺少参数与机台应用对应”的问题，建立全品类精密陶瓷的核心技术内控标准。 半导体精密陶瓷的“四大核心材料” 陶瓷材料及纯度要求 核心物理性能指标 耐腐蚀/耐高温极限 加工极限公差 前道核心机台对应 高纯氧化铝(Al2O3 ≥ 99.8%) 体电阻率: >10^14 Ω·cm硬度: 1800 HV弹性模量: 380 GPa 耐氟基等离子体腐蚀耐受温度: 1600℃ 平面度: ≤ 2μm粗糙度: Ra 0.1μm最小孔径: 0.3mm 刻蚀机腔体衬里气体喷淋头真空吸盘 高导热氮化铝(AlN ≥ 99%) 热导率: 170-220 W/(m·K)热膨胀系数: 4.5×10^-6/K击穿电压: ≥ 15 kV/mm 耐高温急冷急热耐受温度: 1400℃ 平行度: ≤ 3μm内流道精度: 0.05mm 静电吸盘 (ESC)CVD加热台功率器件基板 高固相碳化硅(SiC, 游离Si≤0.1%) 弹性模量: 410 GPa热导率: 150 W/(m·K)莫氏硬度: 9.5 耐强酸碱气相腐蚀耐受温度: 1800℃ 大尺寸(>1m)形变:≤ 5μm镜面粗糙度: Ra 0.02μm 刻蚀聚焦环扩散炉晶圆舟光刻机工件台骨架 高韧性氮化硅(Si3N4) 断裂韧性: 6.5 MPa·m^1/2弯曲强度: 850 MPa密度: 3.2 g/cm3 高抗疲劳、抗冲击耐受温度: 1200℃ 配合间隙: 1-2μm动平衡等级: G1.0 高速真空泵陶瓷轴承晶圆划片机主轴封测高频治具 核心设备关键部件性能与控制标准 刻蚀设备—— 核心耗材体系 在集成电路前道刻蚀工艺中，无论是ICP（电感耦合等离子体）还是CCP（电容耦合等离子体）机台，腔体内部部件均暴露于极端活跃的氟基（如SF6、CF4）或氯基等离子体中。传统材料极易因晶界被侵蚀而产生掉屑，导致晶圆严重的颗粒污染。 核心产品：高纯碳化硅聚焦环 [刻蚀机用碳化硅SiC聚焦环产品实物图] 极限耐等离子体侵蚀技术：本品采用无压烧结高纯碳化硅，总金属杂质含量 ≤ 5ppm。其特有的高密度一体化晶粒结构，在强氟基等离子体轰击下的化学刻蚀速率比熔融石英低 8-10倍。这能够保障聚焦环在连续200张晶圆刻蚀循环中，边缘台阶形变率小于 0.05%，极大地提高了晶圆边缘刻蚀的均一性，使机台整体稼动率（提升 15%以上。 精准电阻率掺杂控制：通过先进的晶界电导调控工艺，将电阻率稳定控制在客户要求的特定区间（1-10 Ω·cm），在数百瓦高频射频（RF）功率下，保证等离子体电场垂直均匀穿透晶圆边缘，消除刻蚀边缘效应。 核心产品：高纯氧化铝精密喷淋头  [高纯氧化铝陶瓷喷淋头微孔加工细节图] 超精密微孔流场加工：在直径300-450mm 的盘面上，通过超声波与五轴精密CNC联动加工，排布超过 5000个 直径为 0.3mm-0.5mm 的微孔。要求全盘孔径一致性公差 ≤ ±0.01mm，孔内壁粗糙度达到 Ra ≤ 0.2μm，彻底杜绝毛刺。确保制程气体（如Ar, O2, N2）呈绝对层流状态喷淋至晶圆表面。 企业内控失效对策：【晶界开裂与粒子污染防护】针对传统氧化铝件容易在微孔边缘因热应力释放引发微裂纹的问题，本品出厂前必须通过100% 偏光应力仪检测，表面进行无损伤化学酸洗抛光，消除机加工残余应力，确保在 3000小时 连续刻蚀服役中不发生局部解理掉屑。 薄膜沉积设备（CVD/PVD 机台）—— 高温高压环境 化学气相沉积（CVD）与原子层沉积（ALD）制程需要将前驱体气体加热反应，环境温度常在 400℃-1000℃ 之间。晶圆必须实现绝对平整固定与急速热均匀分布。 核心产品：氮化铝精密静电吸盘 [氮化铝AlN半导体静电吸盘及加热器外观图] 极限热传导与热匹配率：氮化铝（AlN）的导热率高达 180-220 W/(m·K)，其热膨胀系数（4.5×10^-6/K）在 25℃-800℃ 全温区内与单晶硅片（4.2×10^-6/K）实现完美匹配。在大功率急速升温过程中，有效消纳热应力，防止硅片产生热滑移（Slip）错位或翘曲形变，使晶圆表面温场不均匀度严格控制在 ≤ ±0.5℃。 高温高压绝缘一体化成型：采用多层共烧陶瓷（HTCC）技术，将高熔点钨/钼热电极与静电吸附极图形直接印刷并包埋于AlN基体内部。即使在 600℃ 高温下，体积电阻率依然保持在 ≥10^11 Ω·cm，绝缘击穿电压 ≥ 15 kV/mm，全面适应库仑力与J-R效应吸附双重规范。 核心产品：高温炉管用高纯碳化硅晶圆载舟 [高温立式扩散炉用高纯碳化硅晶圆舟槽位细节图] 高温蠕变控制：在1200℃ 高温立式扩散炉中，由于长期处于自重和晶圆载荷状态，传统石英舟易发生高温蠕变（弯曲形变）。本品采用重结晶/无压烧结碳化硅，在 1350℃ 的极限高温下抗弯强度毫无衰减，长期服役不弯曲、不翘曲，保证自动化机械手自动插拔晶圆时的绝对位置精度。 晶圆传送与自动化搬运系统—— 高速高频消振 随着先进制程产能的提升，机械手搬运晶圆的加速度已达到甚至超过 2G，任何微小的机械颤动都会导致晶圆崩边或产生背面划伤。 核心产品：高比刚度大尺寸碳化硅机械手臂 [高真空高加速度真空搬运陶瓷机械手手臂图] 极限高刚性与即停消振：碳化硅弹性模量（~410 GPa）是钢的2倍、铝的6倍，其比刚度（弹性模量/密度）在工程材料中处于极高水平。采用中空轻量化结构设计的碳化硅机械臂，在高速启动、停止时的结构响应延迟比传统金属件降低 85% 以上，手臂端部末端余振时间小于 0.05秒。这能彻底解决搬运过程中的“颤动划伤”痛点，保障 12寸（300mm）大尺寸薄晶圆的高速高精度交接。 大尺寸加工尺寸稳定性：长度超过1000mm 的大尺寸机械手臂，在全长范围内的平面度公差控制在 ≤ 0.02mm 以内，表面整体经镜面抛光处理（Ra ≤ 0.05μm），不产生任何摩擦释出粒子。 核心产品：多孔陶瓷真空吸盘 [多孔陶瓷真空吸盘] 均匀多孔负压吸附：平均孔径控制在10-30μm，气孔率稳定在 35%-45%。通过遍布表面的微孔实现全盘均匀负压，避免传统集中式吸盘对薄型晶圆带来的局部局部应力集中与局部凹陷变形，确保晶圆检测和CMP抛光时表面保持纳米级的平整状态。 各类材料适配总结 氧化铝陶瓷精密结构件系列 主打核心点：高性价比、高纯度防发尘、强通用绝缘。• 适用产品关键词：半导体陶瓷衬里、防腐绝缘环、高纯陶瓷绝缘衬套、陶瓷绝缘法兰。 [各种规格半导体级高纯氧化铝陶瓷结构件合集图] 碳化硅陶瓷反应 主打核心点：耐等离子体刻蚀、极限耐高温不蠕变、高    比刚度大尺寸一体成型。• 适用产品关键词：SiC刻蚀聚焦环、半导体碳化硅悬臂梁、立式炉碳化硅舟、CMP抛光环、高刚性陶瓷机械手臂。 [高纯度反应烧结碳化硅精密陶瓷件图] 氮化铝陶瓷高导热/HTCC覆铜系列 主打核心点：超高散热、热膨胀系数完美匹配单晶硅、多层共烧（HTCC）内埋电路工艺。• 适用产品关键词：AlN静电吸盘基台、半导体激光器加热件、高功率LED/IGBT陶瓷散热基板、金属化氮化铝陶瓷。 [高导热氮化铝陶瓷基板] 氮化硅陶瓷超高强度 主打核心点：陶瓷之王、高断裂韧性抗冲击、耐磨损不掉粉、高速旋转动平衡。• 适用产品关键词：真空泵陶瓷轴承、半导体划片机陶瓷主轴、高频封测测试治具座、耐磨陶瓷柱塞泵芯。 [半导体设备用高强度氮化硅陶瓷轴承与耐磨件图]

半导体精密陶瓷零件（如氧化铝、氮化硅、碳化硅等）在完成机械加工后，表面看似已达到镜面精度，但要真正投入芯片制造核心设备（如刻蚀机、CVD机）中，必须经历极其复杂且高成本的超净清洗。这不仅是由于半导体制造对晶圆污染的“零容忍”，更是由陶瓷材料本身的微观硬脆特性与多孔结构决定的。本文深度解析半导体陶瓷零件高成本清洗的核心原因及工艺技术壁垒。 代表性半导体陶瓷器件 一、致命的“微观残留物” 在纳米级（如3nm、5nm）的前沿芯片制造中，任何极其微小的物理或化学污染都会直接导致整片晶圆报废。陶瓷零件在常规的车、铣、磨及抛光加工后，其表面不可避免地会留存以下几大类致命残留物。 金属离子：加工机床的硬质合金刀具磨损、夹具接触等会引入铜 (Cu)、铁 (Fe)、铬 (Cr)、镍 (Ni) 等过渡金属离子。这些离子一旦在半导体腔体中挥发并扩散到硅基底中，会彻底破坏半导体器件的电学性能，引发漏电或击穿。 化学与有机物介质残留：机械磨削液、抛光膏、防锈冷却油、切削液等。这些复杂的高分子有机物如果被带入高真空、高强等离子体的半导体反应腔室，会发生剧烈的“出气”现象，使腔体真空度下降并污染整个晶圆反应环境。 亚微米级微小颗粒：加工过程中产生的陶瓷自身碎屑和微粉。哪怕是 0.1 微米 (μm) 级别的悬浮颗粒，一旦掉落在晶圆表面，就会阻断精密光刻电路，产生致命的光学阴影或短路。 二、陶瓷材料的“多孔与硬脆”特性 先进陶瓷材料与传统金属材质在微观上截然不同，其天然具有的多孔和硬脆本质，使其具备极强的“藏污纳垢”能力。 微观孔隙与毛细效应：即使是高致密度的等静压或热压烧结先进陶瓷，其晶界间和表面依然存在微小的气孔。在高压加工环境下，切削冷却液和油污会被强烈的毛细管力深深地吸入这些晶界微孔中。常规的表面物理冲洗只能去除表层污垢，孔隙深处的残留物会在后续的高空高热环境中源源不断地渗出。机械加工应力与微裂纹：由于工业陶瓷极高的硬度与脆性，其机械加工（尤其是磨削和抛光）本质上是通过微观材料的“断裂形变”来实现剥离的。这会在零件表层留下无数肉眼不可见的微裂纹（Micro-cracks）。这些亚微米级的裂纹不仅是卡住微小颗粒的温床，而且在半导体腔体频繁的高低温循环中，会由于热胀冷缩像“呼吸”一样不断将内部禁锢的杂质离子释放出来。 三、高昂的成本究竟贵在哪里？ 半导体级清洗之所以被称为“高成本”，是因为它在流程组合、厂房环境、危化耗材和检测手段上设置了极高的工业壁垒。以下为工艺全景对比： 清洗阶段 核心工艺手段与要求 高成本因素解析 1. 有机与溶剂清洗 使用超高纯度有机溶剂（IPA、丙酮等）或高端表面活性剂，配合多频段超声波进行多道次循环清洗。 高挥发性高纯化学品消耗量大，需配备严苛的防爆与溶剂回收高额设备投入。 2. 深度无机酸洗 组合使用超高纯强酸，在不破坏微米级尺寸精度的前提下，微量剥离陶瓷表面层，强行溶解深埋的金属离子。 必须使用电子级酸液，价格比普通工业酸高数十倍；且酸洗控温控时硬件精度极高。 3. 超纯水冲洗 使用电阻率达到 18.2 MΩ·cm 的绝对纯净超纯水进行高压、溢流式级联多工位冲洗，直至废水电导率达标。 制备18.2MΩ高纯水需耗费大量多级反渗透与核级树脂成本，耗水量大且运行电费昂贵。 4. 环境与检测控制 全流程清洗、高纯氮气干燥、双层真空防静电包装必须在 Class 10（10级洁净室）内进行。成品需通过 ICP-MS 和 SEM 抽检。 10级洁净室的日常运维、高效空气过滤系统能耗极大；ICP-MS（质谱仪）单台设备及维护费昂贵。 结语与商业价值总结 半导体陶瓷零件的机械加工阶段，解决的是零件的“几何外形与尺寸公差”；而极端繁琐、高成本的超净清洗，解决的则是零件的“表面纯净度与化学稳定性”。 如果省去这道高成本清洗工序，出厂的精密陶瓷零件在进入价值数千万美元的芯片反应腔体后，会直接转化为源源不断的“恶性污染源”，从而导致整批价值数十万美元的12英寸高价值晶圆瞬间报废。因此，高成本的半导体超净清洗，绝非可有可无的加工点缀，而是半导体严苛供应链中核心的、不可或缺的“合规保险”。

在先进陶瓷材料领域，回到正常的工业标准和普遍市场来看，氧化锆陶瓷件的价格普遍明显高于氧化铝陶瓷件。虽然在某些极端定制、超高纯度或极为复杂的加工特例中，偶尔会出现价格倒挂，但从整体大盘和材料本质出发，氧化锆的高溢价是由其天然属性和技术壁垒决定的。这种价格差异主要由以下几个核心因素决定。 粉体价格的天然鸿沟 这是导致氧化锆普遍更贵的最直接、最基础的原因。 • 氧化铝：铝是地球地壳中含量最丰富的金属元素，原料来源极其广泛。工业氧化铝粉体的提炼技术历经百余年发展，工艺极其成熟，实现规模化量产。普通的工业级氧化铝粉末，每吨的价格通常只需几千元人民币。 • 氧化锆：锆属于稀有金属，天然矿产资源相对较少，提纯难度高。更重要的是，纯氧化锆在加热和冷却过程中会发生晶型转变，导致体积变化而开裂。因此，必须在粉体中人工加入稀土元素（如钇、钙、镁）进行“稳定化处理”（例如工业常用的 3Y-TZP 粉末）。这种复合粉体的生产工艺复杂，每吨的价格通常在数万元甚至十几万元人民币，两者的原材料成本相差了数倍到数十倍。 独特的性能与高附加值 氧化锆在行业内被称为“陶瓷钢”，它拥有普通氧化铝无法企及的超强物理特性，带来了极高的技术附加值。 • 超高韧性与抗弯强度：普通陶瓷最致命的弱点是“脆性”，容易摔碎或撞裂。而氧化锆具有独特的“相变诱导塑性”机制——当材料受到外力冲击产生微裂纹时，裂纹周围的四方相晶体会自发转变为单斜相，体积发生膨胀，从而把裂纹紧紧“挤压”住，阻止裂纹继续扩大。这种如同钢材般的耐冲击性，使其非常适合苛刻的工况。 • 极佳的表面光洁度：氧化锆的内部晶粒极其细小，经过后道抛光后可以达到镜面效果，且摩擦系数极低。在精密医疗（如陶瓷牙、人工关节）、高端消费品（如智能手表陶瓷表壳、精密刀具）领域，这种质感和耐磨性带来了极高的产品溢价。 模具与成型工艺成本 由于两种材料粉体的物理特性截然不同，使得氧化锆件在前道成型工序中的投入更高。 • 氧化锆粉体的流动性、粘结剂配比以及烧结时的线收缩率，都比氧化铝更加难以控制。 • 在进行压制成型（如等静压成型）或精密注射成型时，为了保证烧结后不发生翘曲、变形和隐裂，氧化锆所使用的模具设计要求更精密、造价更高。同时，成型后的脱脂、排胶工艺控制时间更长，整体生产周期和不良率控制成本均高于氧化铝。 普遍市场中的高频 Q&A 误区解读 问题1：那为什么有时候会听说“氧化铝比氧化锆贵”的说法？ 回答：那通常是指特定高端领域的“特例对决”。例如在半导体刻蚀机内部，需要用到纯度极高的 99.99% 级高纯氧化铝。这种超高纯氧化铝的粉体提纯极其艰难，且烧结温度通常需要达到 1700°C 以上的超高温，能耗呈指数级飙升，再加上微米级的精密机械加工，导致这类特种氧化铝件造价高昂。但这属于特种极端工况，不能代表普通工业零件的大盘。 问题2：在实际采购和项目选型时，应该如何在这两者之间做抉择？ 回答：可以参考行业内的“黄金法则”来进行高性价比的选型：• 优先选氧化铝：如果工件体积较大、主要需要耐超高温（>1500°C）、高频绝缘、耐强化学腐蚀或常规耐磨，且形状相对简单，选氧化铝具有压倒性的性价比优势。• 必须选氧化锆：如果工件体积较小、在使用中需要承受冲击或摔落、经常处于高频摩擦运动状态（如精密柱塞泵、陶瓷刀具、阀芯），或者对表面粗糙度有极高镜面要求，则应选择氧化锆。 总结 在先进陶瓷的常规市场与标准工业件中“氧化锆贵在天然的稀缺原材料、昂贵的稳定剂掺杂工艺，以及它无可替代的‘陶瓷钢’高抗冲击性能。”正确看清两者的成本构成，能够帮助我们在项目初期准确平衡性能表现与采购成本，避免不必要的预算浪费。

在现代精密加工领域，切削刀具材料的演变从未停止。近来，“陶瓷立铣刀”因其令人惊叹的高温性能频频冲出行业圈，让不少外行产生了“即将全面取代传统硬质合金刀具”的错觉。然而，在机加工车间的第一线，硬质合金立铣刀仍然牢牢占据着“工业牙齿”的桂冠。为什么陶瓷立铣刀不能完全取代硬质合金立铣刀？他们在哪些极端场景下展现出不可替代的实力？本文提供了从物理性质到具体应用的深入技术分解。 为什么陶瓷不能完全替代碳化钨 T 要了解两种材料的代际差异，我们必须追溯到它们的微观结构。陶瓷立铣刀无法完全替代碳化钨，存在三个致命弱点： 极低的冲击韧性（致命缺陷）： 碳化钨（硬质合金）具有“硬质相金属粘结相”的复合结构，其中钴在钢筋混凝土中扮演“钢筋”的角色，赋予其极高的抗冲击性。铣削是一种典型的断续切削工艺，刀齿反复切入和切出，承受严重的周期性机械冲击。陶瓷是纯无机非金属材料，缺乏金属粘结相。因此，它们的断裂韧性极低，使得它们在这种条件下极易发生微碎裂或灾难性断裂。 弯曲强度的巨大差异： 传统硬质合金立铣刀的弯曲强度通常达到2000至4000 MPa甚至更高。相比之下，陶瓷立铣刀的抗弯强度一般仅在400～1000MPa之间。这意味着，当受到较大的侧向力（例如大切削深度、高进给率或遇到材料内的不均匀夹杂物）时，陶瓷立铣刀很容易弯曲和折断。 无法获得“极其锋利”的切削刃： 由于材料固有的脆性，陶瓷立铣刀无法像碳化钨那样磨削出薄且锋利的切削刃。为了防止刀刃过早脆性失效，陶瓷刀具必须设计成负前角或厚倒角（珩磨处理）。因此，在加工普通软金属（如铝合金或低碳钢）时，切削阻力变得巨大，导致严重的排屑问题。 陶瓷立铣刀的理想材料应用 尽管陶瓷立铣刀不太适合机械冲击和横向力，但它们具有碳化钨很少能比拟的两个终极属性：卓越的红硬性（在高达 1200°C 或更高的高温下保持硬度）和卓越的化学稳定性。这使得他们在特定的极端工作条件下具有高效的“特种部队”： 2.1 航空航天级：镍基高温合金 Inconel 718 和 GH4169 等材料即使在高温下也能保持极高的强度，并表现出严重的加工硬化。当使用传统的碳化钨刀具加工时，强烈的摩擦引起的热量会迅速软化并磨损刀具。相反，利用SiAlON陶瓷或晶须强化陶瓷立铣刀进行无冷却液的“干切削”，与碳化钨相比，切削速度可提高5至10倍。其底层逻辑是利用刀尖高速摩擦产生的极高热量，局部软化合金表面，使其在瞬间顺利剪切掉。这推动了处理效率的几何级增长。 2.2 重型碰撞：淬火钢和特种铸铁 在汽车模具、大型工业轧辊的制造中，工程师经常会遇到淬火后的高硬度金属。陶瓷立铣刀可直接用于高速、高效的粗加工和半精加工。通过利用热量来克服热量，它们消除了繁琐的放电加工 (EDM) 工艺，从而大大缩短了整体生产周期。 核心性能与应用比较 评价维度 硬质合金立铣刀 陶瓷立铣刀 核心优势 抗弯强度高、韧性极好、通用性出色（涵盖90%以上的常规材料）。 极高的耐高温性（红硬性）、超高硬度、极强的化学惰性。 核心缺点 在温度达到1000°C时容易快速软化和严重氧化磨损。 高脆性、低弯曲强度、对振动极其敏感且加工装置不稳定。 加工策略 建议使用充足的冷却液（湿式切削）；非常适合大批量、高精度精加工。 强烈推荐干式切削（严禁热冲击，防止热裂）；擅长高速粗加工。 车间工程师的总结： 在现代精密智能制造线上，精明的工程师永远不会做出单盲选择。真正有效的策略是“双打联盟”。首先，采用【陶瓷立铣刀】来发挥其出色的红硬性，通过在千度高温下进行高速粗加工，剥去大部分材料。随后，系统无缝切换到【硬质合金立铣刀】，利用其优异的抗弯强度和锋利的刀刃，以优化的切削深度进行最终的高精度精加工。让这两种工具发挥各自的优势是实现降低成本和提高效率的最终准则。
