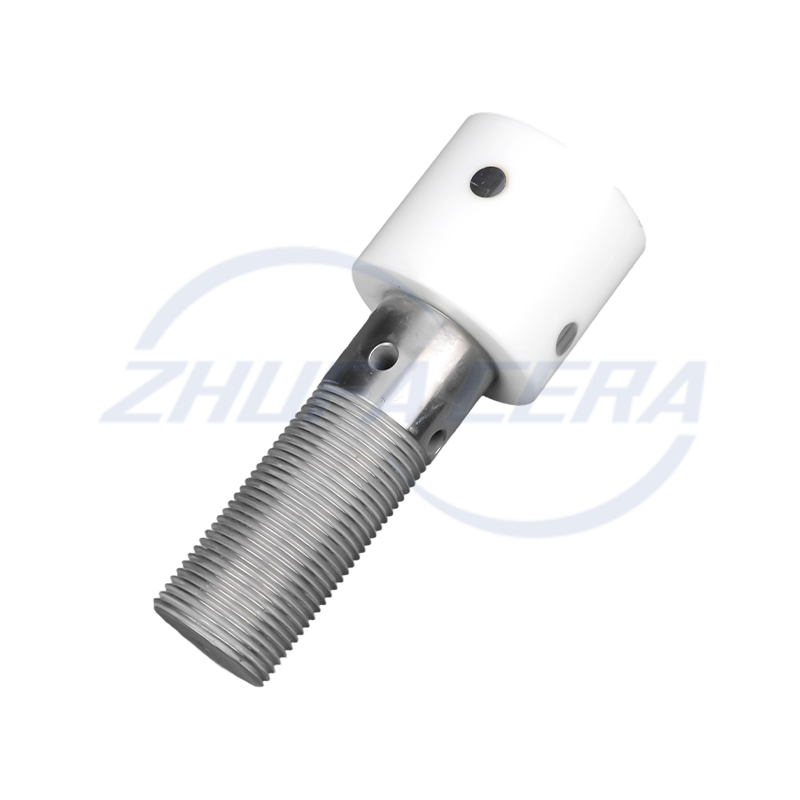

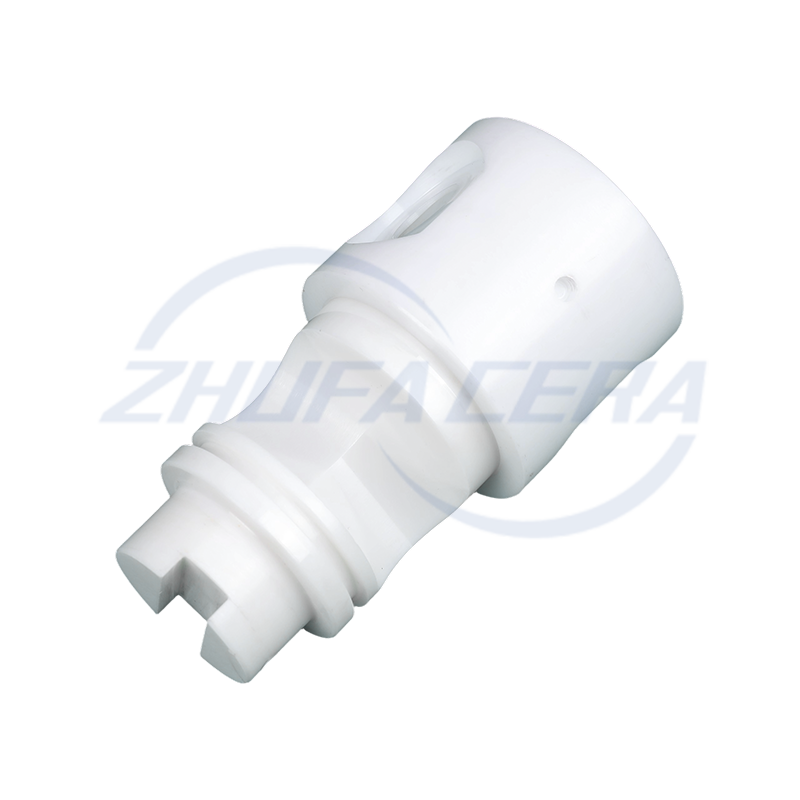

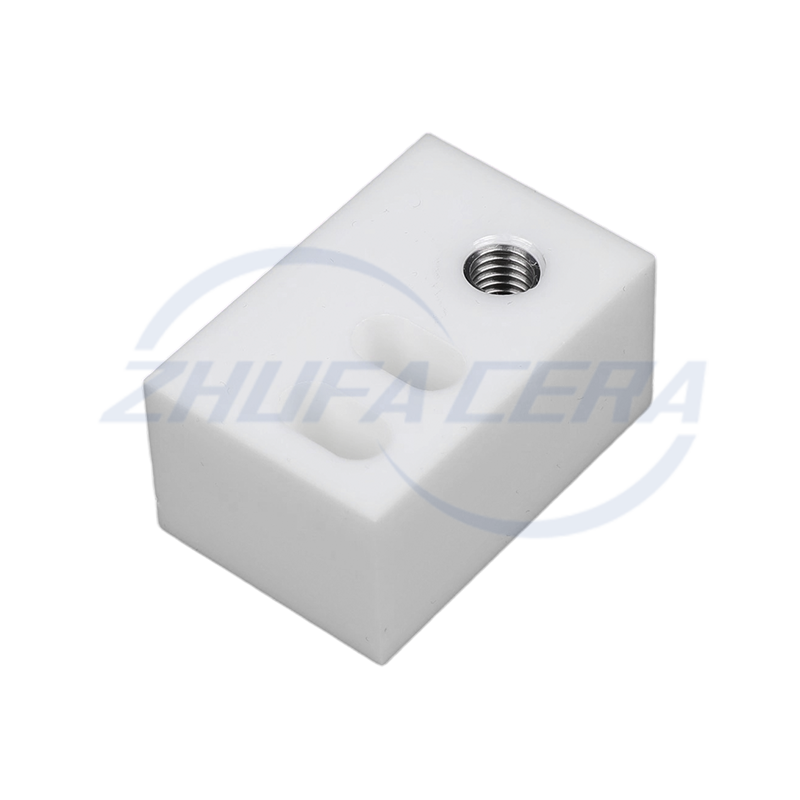

氧化锆陶瓷

在现代精密加工领域，切削刀具材料的演变从未停止。近来，“陶瓷立铣刀”因其令人惊叹的高温性能频频冲出行业圈，让不少外行产生了“即将全面取代传统硬质合金刀具”的错觉。然而，在机加工车间的第一线，硬质合金立铣刀仍然牢牢占据着“工业牙齿”的桂冠。为什么陶瓷立铣刀不能完全取代硬质合金立铣刀？他们在哪些极端场景下展现出不可替代的实力？本文提供了从物理性质到具体应用的深入技术分解。 为什么陶瓷不能完全替代碳化钨 时间 要了解两种材料的代际差异，我们必须追溯到它们的微观结构。陶瓷立铣刀无法完全替代碳化钨，存在三个致命弱点： 极低的冲击韧性（致命缺陷）： 时间ungsten carbide (cemented carbide) features a composite structure of a "hard phase metal binder phase," in which cobalt plays the role of "rebar" in reinforced concrete, granting it exceptionally high impact resistance. Milling is a typical interrupted cutting process where the tool teeth repeatedly cut in and out, enduring severe periodic mechanical shocks. Ceramics, being purely inorganic non-metallic materials, lack a metallic binder phase. Consequently, their fracture toughness is extremely low, making them highly susceptible to micro-chipping or catastrophic fracturing under such conditions. 弯曲强度的巨大差异： 时间he flexural strength of traditional tungsten carbide end mills typically reaches 2000 to 4000 MPa or even higher. In contrast, the flexural strength of ceramic end mills is generally only between 400 and 1000 MPa. This means that when subjected to large lateral forces—such as heavy depths of cut, high feed rates, or encountering inhomogeneous inclusions within the material—ceramic end mills are highly prone to bending and snapping. 无法获得“极其锋利”的切削刃： 由于材料固有的脆性，陶瓷立铣刀无法像碳化钨那样磨削出薄且锋利的切削刃。为了防止刀刃过早脆性失效，陶瓷刀具必须设计成负前角或厚倒角（珩磨处理）。因此，在加工普通软金属（如铝合金或低碳钢）时，切削阻力变得巨大，导致严重的排屑问题。 陶瓷立铣刀的理想材料应用 尽管陶瓷立铣刀不太适合机械冲击和横向力，但它们具有碳化钨很少能比拟的两个终极属性：卓越的红硬性（在高达 1200°C 或更高的高温下保持硬度）和卓越的化学稳定性。这使得他们在特定的极端工作条件下具有高效的“特种部队”： 2.1 航空航天级：镍基高温合金 Inconel 718 和 GH4169 等材料即使在高温下也能保持极高的强度，并表现出严重的加工硬化。当使用传统的碳化钨刀具加工时，强烈的摩擦引起的热量会迅速软化并磨损刀具。相反，利用SiAlON陶瓷或晶须强化陶瓷立铣刀进行无冷却液的“干切削”，与碳化钨相比，切削速度可提高5至10倍。其底层逻辑是利用刀尖高速摩擦产生的极高热量，局部软化合金表面，使其在瞬间顺利剪切掉。这推动了处理效率的几何级增长。 2.2 重型碰撞：淬火钢和特种铸铁 在汽车模具、大型工业轧辊的制造中，工程师经常会遇到淬火后的高硬度金属。陶瓷立铣刀可直接用于高速、高效的粗加工和半精加工。通过利用热量来克服热量，它们消除了繁琐的放电加工 (EDM) 工艺，从而大大缩短了整体生产周期。 核心性能与应用比较 评价维度 时间ungsten Carbide End Mills 陶瓷立铣刀 核心优势 抗弯强度高、韧性极好、通用性出色（涵盖90%以上的常规材料）。 极高的耐高温性（红硬性）、超高硬度、极强的化学惰性。 核心缺点 在温度达到1000°C时容易快速软化和严重氧化磨损。 高脆性、低弯曲强度、对振动极其敏感且加工装置不稳定。 加工策略 建议使用充足的冷却液（湿式切削）；非常适合大批量、高精度精加工。 强烈推荐干式切削（严禁热冲击，防止热裂）；擅长高速粗加工。 车间工程师的总结： 在现代精密智能制造线上，精明的工程师永远不会做出单盲选择。真正有效的策略是“双打联盟”。首先，采用【陶瓷立铣刀】来发挥其出色的红硬性，通过在千度高温下进行高速粗加工，剥去大部分材料。随后，系统无缝切换到【硬质合金立铣刀】，利用其优异的抗弯强度和锋利的刀刃，以优化的切削深度进行最终的高精度精加工。让这两种工具发挥各自的优势是实现降低成本和提高效率的最终准则。

在现代工业格局中，先进陶瓷凭借其耐高温、耐磨、耐腐蚀、极高硬度等优异特性，成为半导体、航空航天、医疗器械、智能制造等核心领域至关重要的“脊梁和心脏”。 作为深耕特种技术陶瓷领域的一员，浙江祝发精密陶瓷科技有限公司始终致力于突破技术边界。为了满足全球客户对不同几何形状、尺寸精度和性能指标的严格要求，珠发精密陶瓷建立了四大核心成型技术的综合框架。 四大核心成型技术全面布局 01 干压——规模化生产的高效精准利器 对于结构相对简单的陶瓷部件，例如需要大批量生产的板、环或轴，祝发的干压工艺是最佳选择。利用配备硬质合金模具的自动化干压机械，不仅保证了生坯的一致性，而且还提供了极高的生产效率和较低的加工成本。 核心设备： 高精度全自动液压机、精密硬质合金模具组件、自动化粉末填充系统。 典型输出： 高频陶瓷基板、陶瓷密封圈、氧化铝绝缘垫圈、陶瓷阀芯元件。 02 等静压 — 实现最终部件完整性的无缝均匀性 当陶瓷零件体积庞大、几何形状复杂或要求内部密度绝对均匀时，传统的单向干压就无法满足要求。珠发的冷等静压（CIP）采用超高流体静压，确保原料粉末从各个方向受到相同的力。因此，烧结陶瓷部件表现出可忽略不计的变形、低内应力和超高密度。 核心设备： 冷等静压机 (CIP)、超高压容器泵组、柔性高弹性橡胶模具。 典型输出： 大型陶瓷棒/管、半导体级陶瓷真空吸盘、大块耐磨陶瓷衬里、耐高温陶瓷坩埚。 03 注塑成型 (CIM) — 复杂 3D 结构的“变形金刚” 祝发的陶瓷注射成型（CIM）技术将精密陶瓷彻底从“形状单调”的刻板印象中解放出来。通过在高温下将先进陶瓷粉末与热塑性粘合剂复合，将原料注入复杂的模具腔中。无论是处理螺纹、微孔、薄壁还是复杂的曲面，小型陶瓷零件都可以在一次操作中形成，从而最大限度地减少或完全消除后续加工。 核心设备： 精密陶瓷注塑机、高温双螺杆混炼挤出机、专业催化/热脱脂炉。 典型输出： 医用微结构件、精细陶瓷手术刀、智能穿戴陶瓷盒/按钮、高精度陶瓷微孔喷嘴。 04 3D打印（增材制造）——零模具、无边界的未来制造 作为引领技术前沿的创新型企业，祝发精密陶瓷引进先进的陶瓷3D打印（增材制造）技术。它不需要任何工具或模具，直接从 CAD 3D 文件通过高分辨率光聚合逐层构建零件。这项技术可以毫不费力地生产出中空的内部结构、晶格拓扑结构和超复杂的几何形状，而使用传统的制造方法是完全不可能加工的。 核心设备： 工业级高分辨率陶瓷3D打印机、高性能陶瓷浆料真空消泡搅拌机。 典型输出： 生物活性陶瓷骨支架、轻质晶格拓扑陶瓷结构、复杂的工业空心涡轮叶片、复杂的定制研究原型。 为何与浙江祝发精密陶瓷合作？ 一站式综合解决方案： 从原始需求解析、定制材料选择、成型工艺评估到精密烧结和后精密金刚石加工，我们提供完整的生命周期定制服务。 精湛工艺和严格的质量控制： 依靠先进的无损和计量测试设备以及经验丰富的工程团队，我们保证出厂的每一件陶瓷都具有稳定的物理和化学性能。 敏捷快速的市场反应： 利用 3D 打印进行超快速原型制作和功能验证，并辅以干压和注塑成型以实现无缝大批量扩展，我们使您的产品能够以快速的速度占领市场窗口。 联系及商务合作 浙江祝发精密陶瓷科技有限公司 技术专长： 干压|等静压|陶瓷注射成型 (CIM) |陶瓷3D打印 应用领域： 半导体、航空航天、医疗器械、智能制造等高端核心零部件定制 联系热线： 86 18888785188

在先进制造与工业应用中，精密陶瓷（如氧化铝、氧化锆、氮化硅、碳化硅）因其高硬度、耐磨损、耐高温和抗腐蚀等特性，已成为不可或缺的核心材料。然而，由于陶瓷材料固有的高脆性以及在高温烧结过程中面临的剧烈体积收缩（收缩率通常在 15% 至 25% 之间），其结构件的设计与制造具有极高的挑战性。非理性的结构设计往往会导致产品在烧结、机加工或实际服役中发生开裂、翘曲和变形。 本指南系统性地总结了精密陶瓷结构件定制过程中的核心设计防裂技巧、防变形策略以及工艺匹配规范，旨在帮助设计工程师优化产品结构，提高成品率，降低生产成本。 一、陶瓷材料特性与定制三大关键点 在启动任何陶瓷定制项目之前，必须从全局视角审视以下三个相互制约的核心要素。 材料选择 材料的物理与化学特性决定了结构件的性能上限。下表列出了四种主流精密陶瓷材料的核心特性及典型应用场景。 材料名称 核心物理化学特性 工业典型应用场景 氧化铝  高性价比、高硬度、耐磨损、绝缘性极佳、耐高温（最高可达1600°C以上）。 电子绝缘件、耐磨衬板、陶瓷基板、真空腔体组件。 氧化锆  室温下具有陶瓷中最高的强度和韧性（“陶瓷钢”），热膨胀系数接近金属，热导率低。 光纤插芯、陶瓷刀具、医疗植入物（如牙科）、柱塞泵塞体。 氮化硅 极佳的抗热震性（耐急冷急热）、高强度、耐磨损、密度低、摩擦系数小。 高速精密轴承滚珠、汽车发动机零部件、焊接定位销。 碳化硅 极高硬度（仅次于金刚石）、超高导热率、极佳的耐高温和耐强酸碱腐蚀能力。 半导体晶圆导轨、机械密封环、高温炉具、防弹装甲。 尺寸精度与加工余量 烧结公差：直接烧结出来的“生坯”在变成“熟坯”后，由于收缩不均，公差通常只能控制在 ±1% 或 ±0.1mm 左右。 精加工余量：对于配合精度要求极高（如微米级μm）的接口，必须在设计时留出 15mm - 0.3mm 的金刚石砂轮磨削余量。 成型工艺匹配 根据生产批量与结构复杂度选择工艺：干压成型适用于大批量简易扁平件；冷等静压 (CIP)适用于大尺寸、棒材或管材毛坯；陶瓷注射成型 (CIM)则适用于结构极复杂的立体三维小零件，但开模成本高。 二、防裂与防变形核心设计技巧 壁厚设计：追求“绝对均匀” 壁厚不均匀是陶瓷件在烧结和冷却过程中开裂的头号杀手。厚部和薄部的热胀冷缩速度不同，会产生巨大的内应力。 避免厚薄悬殊：尽量保持整体壁厚一致。若结构上必须有厚度变化，应采用缓和的斜坡过渡，绝对避免90° 的骤变台阶。 工艺减重孔：对于厚重的实体部分，应设计盲孔、通孔或背面掏空（挖槽），在保证机械强度的同时减少局部肉厚。 拐角设计：全锐角化圆（R角规范） 陶瓷对尖角处产生的“应力集中”极其敏感。尖锐的内角或外角在受到热冲击或机械受力时，极易演变为裂纹的源头。 内/外圆角半径：所有的转角、台阶过渡处均需设计圆角。建议内部R 角至少大于 5mm（推荐 R ≥ 1.0mm）。在空间允许的情况下，R 角越大，结构刚性越强。 装配清角槽：若因配合金属件需要而必须保留90° 外直角，应在内角处向内设计一个“退刀槽”或“盲孔”，将应力释放区从直角顶点移开。 孔与边缘设计：防止烧结拉裂与边缘崩裂 在陶瓷件上开孔（如螺丝孔、减重孔）时，孔的位置和形状对成型质量影响极大。 临界边缘距离：孔壁到陶瓷件外边缘的距离、以及两孔之间的净距离，必须大于孔径的5 倍。距离过近会导致薄弱区域在烧结收缩时被两端拉裂。 孔口倒角：所有通孔和盲孔的孔口边缘均应设计45° × 0.3mm-0.5mm 的倒角，以防止在后道磨削加工或实际装配时发生崩边。 避免异形孔：尽量采用标准正圆孔。尽量避免设计长条孔、方孔或带尖角的特殊孔，这类孔在收缩时各向异性明显，周边极易产生微裂纹。 消除大平面：对抗翘曲变形 由于烧结时重力、摩擦力以及炉温微小差异的影响，面积大而薄的平板件极易发生翘曲变形（俗称“香蕉弯”）。 设置加强筋：在平板件的背面设计十字形、井字形或放射状的加强筋，能够显著提升刚性，锁定收缩方向。 局部凸台设计：若某平面需要作为装配接触面，不要将整个大平面都做成高精度的精密接触面。应在螺孔或关键配合点周围设计微小的局部凸台，后续精加工时仅对凸台表面进行磨削，不仅节约加工成本，还能有效规避整体平面翘曲的影响。 对称性设计：平衡烧结拉力 陶瓷件在炉内烧结时，收缩力是四面八方相对均衡的。如果结构严重不对称，会导致拉力失衡，从而发生整体扭曲。 几何对称：尽量使结构件在二维或三维层面上保持中心对称、轴对称或形状对称。 工艺搭子（工艺支撑梁）：对于非对称的开口形状（如C 形、U 形结构），设计时应在开口处人为增加一根“临时工艺连接梁”，使其在烧结时保持闭环对称结构。待烧结成型并磨削后，再用金刚石切片将这根临时梁切除。 三、精密陶瓷结构件设计规范速查表 以下表格整理了在设计精密陶瓷结构件时的错误做法与正确规范，供工程师快速查阅。 设计元素 错误做法（易裂 / 易变形） 正确做法（安全、可制造性设计） 转角与拐角 采用尖锐直角（90°）或极小的圆角。 尽可能加大圆角，设计内部与外部 R 角（R ≥ 0.5mm）。 截面壁厚 局部突然变厚、变薄，厚薄交界处无过渡。 保持壁厚绝对均匀。必须变速处采用缓和的斜坡过渡。 孔边距与间距 孔太靠近边缘或邻孔（间距 < 孔径）。 孔边距与邻孔间距≥ 1.5 倍孔径。 孔口与外沿 孔口呈锋利边缘，无倒角。 所有孔口、台阶边缘设计 45° 倒角（防崩边）。 大面积薄板 设计纯平、无支撑的大面积薄平板。 设计加强筋增加刚性，或改为局部凸台接触。 对称性结构 悬臂过长、单边严重不对称的开放式结构。 保持几何对称，或者引入工艺支撑梁（熟坯后切除）。 注：在实际项目开展过程中，强烈建议在结构设计初稿完成后，尽早与陶瓷正向工艺工程师进行面向制造的设计（DFM）评审，以便根据具体材料的机械特性进一步优化尺寸。

在特种陶瓷新产品研发阶段，开模动辄几万块的费用、长达数周的周期，往往成为横在工程师面前的一道“高墙”。如果产品设计还需要后期迭代，那前期的模具费极有可能直接打水漂。为了解决这个痛点，特种陶瓷领域近年来大力推行“无模具快速打样”技术。这不仅能帮企业省下不菲的开模费，还能把研发周期从几周缩短到几天。目前行业内主流、成熟的无模具打样方案，主要分为“增材制造（3D打印）”与“减材制造（精密机加工）”两大流派。 流派一：特种陶瓷 3D 打印 3D打印是真正的“无模”技术，它通过电脑CAD模型直接驱动设备，层层堆叠成型。对于结构极其复杂、内部有空心陷窝、流道或者拓扑优化结构的陶瓷件，这是唯一的选择。目前工业级特种陶瓷3D打印主要有以下两种主流技术。 1. 光固化成型 将陶瓷粉末高比例地混合在光敏树脂中，调制成陶瓷浆料。利用紫外光逐层照射固化，形成“排胶前的素坯”，最后经过高温排胶和烧结。 • 优势：表面光洁度极高，几乎可以媲美模具成型。尺寸精度高，通常可达 ±0.05 mm，非常适合做微型、精密的陶瓷零件。 • 适用材料：氧化铝、氧化锆等。 2. 选择性激光烧结 利用高能激光束直接扫描固化陶瓷粉末或混合了粘结剂的粉末。 • 优势：生产速度快，适合制造中大型结构件。 • 适用材料：碳化硅、氮化硅等共价键硬度极高、光固化较难处理的陶瓷材料。 流派二：陶瓷生坯/熟坯精密机加工 如果你打样的零件结构相对规则，如多孔板、轴类、套筒、法兰等，但对材质性能（密度、强度）要求极高，那么利用现有的标准块料进行机加工，是速度最快、成本最低的打样方式。根据加工时陶瓷所处的“状态”，又分为两种路线： 1. 生坯/陶瓷预烧体（瓷块）加工 —— “先软后硬” 在陶瓷粉末加压成型后、尚未经历最后一步高温全烧结之前（此时陶瓷像粉笔一样，硬度低，极易切削），直接使用标准的数控机床（CNC）进行车、铣、钻孔加工。• 优势：加工速度飞快，刀具磨损小，成本非常低。 • 难点：由于生坯在后面的高温烧结过程中会产生严重的体积收缩（通常收缩率在 15% ~ 25% 之间），因此必须依靠极其精准的尺寸收缩率放大计算。如果厂家经验不足，烧结出来的成品尺寸很容易超差。 2. 熟坯（全烧结陶瓷）精密硬加工 —— “硬碰硬” 直接拿已经经过高温烧结、完全致密化的标准特种陶瓷板材或棒材，使用金刚石刀具、超声波加工或者激光雕刻进行精细减材。• 优势：没有烧结收缩问题，尺寸精度和形位公差极高（最高可达微米级 μm），材质性能无任何打折。 • 适用场景：高纯氧化铝、气压烧结氮化硅、坚韧的氧化锆等。对于少量的样品，直接买现成板棒料让师傅用金刚石砂轮加工，通常几天就能拿样。 怎么选？“无模具打样”决策指南 在实际研发中，具体用哪种无模具打样技术，可以参考下面这个生动的对比维度： 评估维度 陶瓷3D打印  (增材) 生坯CNC加工  (预烧体减材) 熟坯精加工  (全烧结减材) 结构复杂度  (极高，支持内腔流道)  (中等，无法加工内盲孔) (较低，适合常规几何件) 尺寸精度  (±0.05 ~ 0.1mm) (受烧结收缩影响，较难控制) (极高，可达微米级) 材料力学性能 (致密度略低于传统模具)  (与模具生产性能完全一致)  (性能最好，各向同性) 打样交期 3 - 7 天 2 - 5 天 2 - 4 天 主流适配材料 氧化锆、氧化铝 氧化铝、氮化硅、可加工陶瓷 各种商业化特种陶瓷 总结建议： • 如果您的设计包含复杂的仿生结构、内部曲折流道，首选 3D打印。 • 如果零件是常规的片状、轴状、管状，且对尺寸公差要求特别严，直接找具备特瓷加工能力的厂家做 熟坯硬加工 速度最快。 • 如果产品未来打算大批量做，目前只想低成本验证结构，可以尝试 生坯CNC加工，因为它使用的粉体和后续烧结工艺和未来量产最接近。

每个人一生中，或许都听过关于“骨折”或“骨缺损”的无奈。传统的治疗方式，往往像是给身体进行一场“土木工程”：要么从自己身上其他部位“拆东墙补西墙”（自体骨移植），遭罪加倍；要么植入冰冷的金属钛板，虽然坚固，但它永远无法真正变成你身体的一部分，甚至可能因为“超期服役”而面临二次手术的痛苦。 难道科技发展到今天，面对骨骼损伤，我们就只能选择当一个“钢铁侠”吗？ 答案是：不。未来的骨修复，是让骨骼自己“长”出来。 改变游戏规则的“终极材料”：生物陶瓷 在医学界，有一群科学家和医生将目光投向了一种神奇的物质——生物陶瓷。它不是我们家里吃饭用的瓷碗，而是一种由羟基磷灰石（HA）、β-磷酸三钙（β-TCP）或生物活性玻璃等组成的尖端材料。这些成分听起来很晦涩，但它们有一个共同的惊人特性：它们的化学成分与人类天然的骨骼极其相似。 3D打印生物陶瓷骨支架：从微观孔隙到宏观骨修复的跨越. 来源： ResearchGate 当生物陶瓷被植入体内，身体的免疫系统不会把它当成“异物”去排斥，反而会热情地欢迎它。更神奇的是，随着时间的推移，这种陶瓷会像冰雪一样在体内缓缓降解，而新生的骨细胞会顺着它搭建的通道一步步爬行、生长。最终，陶瓷消失了，取而代之的是你自身长出的、完好如初的新骨头。 3D打印：为骨细胞定制一座“精装房” 既然生物陶瓷这么好，为什么以前没有大规模普及？因为传统的陶瓷加工太难了。骨骼不是一块实心的石头，它内部充满了复杂的微孔、血管和神经通道。如果做不出这种松质骨的“微孔结构”，骨细胞就住不进去，血管也长不进来。直到“3D打印”与“生物陶瓷”完美邂逅。 借助高精度的3D打印技术（如光固化SLA、浆料挤出DIW等），科学家们可以根据患者的CT数据，实现真正的“量体裁衣”： 100% 严丝合缝：无论是车祸导致的不规则颅骨缺损，还是颌面部的复杂畸形，3D打印都能精确还原患者缺失的骨廓。 精密微米级孔隙：打印机能像织毛衣一样，在陶瓷内部织出300-500微米的孔隙。这是最适合骨细胞居住、血管新生的“黄金尺寸”。 刚柔并济：既保证了支撑身体所需的机械强度，又具备优异的生物活性。 这不再是冷冰冰的医疗器械，这是一座为生命定制的、充满生机的“微观脚手架”。 从骨科到医美，它正在颠覆这些领域 应用领域 传统痛点 3D打印生物陶瓷带来的改变 复杂骨肿瘤切除 切除后的巨大骨缺损难以修复 定制化大块骨支架，引导大面积骨再生 口腔颌面外科 牙槽骨萎缩、下颌骨缺损导致面部塌陷 精准重建面部轮廓，为后期种植牙打下完美基础 再生医学与医美 假体移位、注射材料不安全 真正的人体组织再生，自然、安全、无异物感 科技，点亮生命之光 过去，我们对待身体的损伤，总是在做“加减法”：切除、植入、固定。而生物陶瓷3D打印，让我们看到了“生生不息”的乘法。它顺应生命的自然规律，借科技之手，唤醒人体自身的修复本能。 让科技更有温度，让生命不留缺憾。祝发精密陶瓷致力于深耕生物陶瓷3D打印技术，用精密制造重塑骨骼新生，用创新科技守护人类健康。我们坚信，未来的医疗不再是冰冷的替代，而是温暖的重塑。 想了解更多关于生物陶瓷3D打印的临床案例与前沿技术？ 欢迎联系我们，携手开启精准医疗的新时代。

一、工业陶瓷生产工艺基础流程 工业陶瓷（也称先进陶瓷或工程陶瓷）的生产是一个将松散的无机非金属粉末转 化为具有高强度、耐磨损、耐高温或特殊电学性能的精密零部件的严谨过程。其标准的核心制造全流程通常包含以下五个主要阶段。 粉体准备将高纯度的原料进行精确配料。为了让粉末在后续成型中具有良好的流动性和结合力，需加入适量的有机粘结剂、润滑剂与分散剂，经过高性能球磨混料与喷雾干燥，制成粒径分布均匀的造粒粉。 坯体成型根据产品的几何外形和量产规模，将造粒粉通过机械手段压制或注入模具。主要成型方法包括干压成型、冷等静压成型（CIP）、陶瓷注射成型（CIM）以及流延成型。 生坯加工与排胶 成型后的生坯含有大量的有机结合剂。在正式烧结前，必须放入排胶炉中，在空气中缓慢升温，使其发生热解或挥发（脱脂）。排胶后的生坯硬度低，极易进行打孔、切削等初步机械加工。 高温烧结这是陶瓷获得最终机械性能的关键一步。将排胶后的坯体放入高温烧结炉中，晶粒之间发生传质和键合，气孔逐渐被排出，坯体产生剧烈的体积收缩，最终实现致密化。 精密加工与检验 由于烧结后陶瓷具有极高的硬度（通常仅次于金刚石），且存在一定的烧结形变，若要达到微米级别的尺寸公差或镜面级表面粗糙度，必须通过金刚石磨轮、研磨膏进行硬态精密加工，最终通过三坐标等高精度仪器进行全面质检。 二、氧化锆与氮化硅的工艺特性对比 在现代先进结构陶瓷中，氧化锆和氮化硅代表了两种体系。前者是典型的氧化物陶瓷，具备出色的高韧性与美观度；氮化硅是高共价键的非氧化物陶瓷，在硬度、热震稳定性及极限高温环境下表现优异。以下为两者的关键生产工艺参数对比。 工艺维度 氧化锆陶瓷 (ZrO₂) 氮化硅陶瓷 (Si₃N₄) 典型烧结温度 1350°C - 1500°C在常压空气气氛下即可完成致密化，设备成本较低。 1700°C - 1850°C必须通入高压氮气（1-10 MPa）进行气压烧结，以抑制高温分解。 线收缩率控制 20% - 22% (大而稳定)粉体堆积密度均匀，模具放大系数计算规律性极强。 15% - 18% (相对较小但波动大)受液相助剂扩散及相变速度影响，尺寸控制技术难度高。 相变与体积效应 存在相变应力冷却时四方相转变为单斜相伴随3%-5%体积膨胀，需引入氧化钇等稳定剂防裂。 相变改性烧结时α相向β相转变，形成互锁的柱状晶交织结构，能够显著提升基体韧性。 主流成型工艺 干压/冷等静压、陶瓷注射成型(CIM)粉体密度大，流动性佳，易压实及大批量异形生产。 冷等静压(CIP)、成型粉体本征密度低，蓬松难压实，多采用多向高压CIP。 ��工业落地生产要诀：工业陶瓷制造的核心在于‘温度-时间曲线’与‘收缩补偿’的完美契合。氧化锆的难点主要存在于烧结后的超硬磨削加工阶段（刀具损耗高、效率低）；而氮化硅的核心壁垒则在于其严苛的超高温气压/热等静压烧结工艺，以及针对低熔点共价键液相传质的烧结助剂保密配方。

在精密设备、高真空系统、半导体设备、医疗器械以及新能源等行业中，“永久密封”已经不仅仅是一个结构设计问题，更是材料稳定性、热应力控制与长期可靠性的综合考验。 很多工程师在选材时，会在氧化锆（ZrO₂）与氮化硅（Si₃N₄）之间反复权衡。氧化锆韧性高、配合稳定；氮化硅强度高、耐热冲击优秀。但真正决定“谁更适合永久密封”的，并不是单一参数，而是材料与工况之间的匹配逻辑。  氧化锆陶瓷密封轴芯                                                                                   氮化硅密封件 什么叫“永久密封”？ 真正的永久密封，需要材料在长期运行中同时满足：气密性稳定，热循环不开裂，长时间尺寸不漂移与金属连接不失效，耐腐蚀、耐介质侵蚀，高压或真空下结构稳定。因此，密封材料往往要面对，高频冷热循环、长期机械应力、真空环境、腐蚀介质、微米级配合要求。而这也是陶瓷材料真正拉开差距的地方。 氧化锆为何常用于密封结构？ 氧化锆最大的优势，不是“硬”，而是韧性高。氧化锆是目前工程陶瓷中断裂韧性较高的一类。相比传统脆性陶瓷，它在受到局部应力、装配偏差或热膨胀差异时，更不容易突然崩裂。 这意味着，更适合复杂配合结构，更适合金属—陶瓷组合密封，更适合存在装配预紧力的系统。与此同时，氧化锆热膨胀系数较高，与不锈钢、合金钢更接近，可有效降低钎焊应力与热循环开裂风险。 因此在 金属封接、钎焊密封、医疗密封组件、真空腔体中，氧化锆往往更容易实现长期稳定。 为何很多高端设备选择氮化硅？ 因为永久密封不仅看“不开裂”，还看高温稳定性、热冲击能力、长期结构强度，而这恰恰是氮化硅的优势。 氮化硅的核心优势 氮化硅具有极低热膨胀与极高热导率。这意味着当设备经历快速升温或骤冷时，材料内部不容易形成巨大热应力。因此它在半导体设备、高温真空系统、等离子设备、航空密封结构中表现极其稳定。此外，氮化硅在高温工况中依然能够维持较高机械性能，非常适合长时间高温密封、高压气体系统、高频热循环结构。 氮化硅不一定适合所有永久密封 问题恰恰出在“太硬、太稳定”。氮化硅虽然性能强，但加工与装配难度明显更高，例如：加工成本高、精密研磨难度大、与金属膨胀差异较大、钎焊工艺窗口更窄。一旦结构设计不合理，热循环后反而容易在界面累积应力。 两种材料到底该怎么选？ 更适合选择氧化锆的场景： 场景 典型应用 装配应力较复杂 医疗密封件 更关注气密稳定性 精密阀体 需要与金属长期配合 真空连接结构 结构尺寸较小且精密 电子封装 对加工一致性要求高 传感器密封 更适合选择氮化硅的场景： 场景 典型应用 热冲击频繁 半导体设备 温度变化剧烈 航空航天密封 长期高温运行 高温轴承系统 工作环境极端 等离子设备 需要超高机械强度 新能源高温结构件 真正决定密封寿命的，其实不是材料本身。很多密封失效，并不是因为材料“不够好”，而是热膨胀不匹配、配合公差错误、结构应力集中、钎焊工艺不合理、表面粗糙度不达标。陶瓷材料只是基础。真正决定永久密封寿命的，是材料性能、结构设计、工艺控制与工况匹配的综合结果。 结语 氧化锆和氮化硅，并不存在绝对意义上的“谁更高级”。它们代表的是两种完全不同的工程逻辑： 氧化锆强调“稳定配合” 氮化硅强调“极端性能” 对于永久密封而言，如果核心问题是“长期可靠连接”，氧化锆往往更稳；如果核心问题是“极端环境生存能力”，氮化硅通常更强。真正优秀的密封设计，从来不是选最贵的材料，而是选最适合工况的材料。

很多客户第一次接触精密陶瓷时，都会有一个误区：“陶瓷不是很硬吗？为什么还会崩角？”尤其是在氧化铝、氧化锆、氮化硅等陶瓷片加工和使用过程中，边缘缺口、角位掉块、局部碎裂，其实是行业里非常常见的问题。但问题的关键并不在于“陶瓷质量差”，而是很多人忽略了陶瓷材料本身的特性，以及加工、设计、装配中的细节。 今天就聊聊：为什么你的陶瓷片总是崩角？ 一、陶瓷“硬”，不代表“抗冲击” 这是最容易被误解的一点。陶瓷最大的特点是： • 硬度高     • 耐磨强     • 抗腐蚀     • 耐高温 但与此同时，它还有一个典型特征：脆性大。简单理解就是，它非常抗“磨”，但不一定抗“撞”。比如： • 金属受力后可能会变形   • 陶瓷受力后更容易直接裂开 特别是陶瓷片边缘位置，本身就是应力最集中的区域。一旦受到碰撞、夹压、瞬间冲击，就很容易从角部开始崩裂。 二、90%的崩角，发生在加工和搬运阶段 很多人以为崩角是使用造成的，实际上，大部分陶瓷片崩角，都是在出厂前就产生了。尤其集中在以下几个环节： 1. 磨削应力过大如果进给量过大、砂轮不匹配、冷却不足、刀路不合理，就会在边缘形成微裂纹。这些裂纹肉眼可能看不见，但后续轻轻一碰就会掉角。 2. 边缘太尖很多图纸喜欢直角、锐边、零倒角。但对于陶瓷来说，尖角就是危险源。尖角越锐，应力越集中。这也是为什么专业陶瓷件通常都会倒角、倒圆、去锐边。 3. 搬运碰撞两块陶瓷之间互相撞击时，接触点应力会非常高。尤其薄片类产品，运输过程中如果叠放不规范、无缓冲隔离，都可能导致边缘崩裂。 三、结构设计不合理，也会导致长期崩角 有些陶瓷片刚开始没问题，但装机后慢慢开始裂。通常不是材料问题，而是结构问题。例如： • 局部受力集中 • 锁螺丝过紧 • 热膨胀不匹配 • 金属硬顶陶瓷 这些都会导致陶瓷边角位置长期积累应力，最终形成裂纹和崩角。 四、如何降低陶瓷片崩角？ 真正专业的方案，通常不是单靠“换更贵材料”。而是从材料、加工、结构、装配、包装整体优化。常见改善方法： • 增加倒角 • 优化边缘加工工艺 • 避免硬接触 • 增加缓冲结构 • 改善包装运输 五、结语 陶瓷片崩角，从来都不是单一问题。它背后涉及的是： • 材料特性 • 加工工艺 • 结构设计 • 使用环境 • 包装运输 很多时候，问题并不是陶瓷“不够硬”，而是整个方案没有真正理解“陶瓷”。精密陶瓷最重要的，从来不是参数堆得多高，而是在真实工况下，长期稳定地工作。

一、产品概述 异型氧化锆陶瓷刀片采用高纯度纳米级氧化锆 (ZrO2) 粉末，经等静压成型及高温烧结而成。针对特定工业切割需求，通过精密研磨工艺定制而成。其硬度仅次于金刚石，具有极高的耐磨性与化学稳定性，是替代传统不锈钢或钨钢刀片的理想选择。 二、核心优势 耐磨性：使用寿命通常是金属刀片的 50-100 倍，大幅减少停机换刀频率。 高硬度与高韧性：通过相变增韧技术，克服了传统陶瓷易碎的弱点，抗弯强度高。 化学性能稳定：耐强酸、强碱，不生锈，且具有优异的生物相容性。 不导电与无磁性：适用于电子加工、半导体测试及精密仪表环境，无电磁干扰。 切口平整度高：陶瓷刀刃锋利度高且表面摩擦系数低，切割阻力小，能有效防止粘料。 三、技术参数 指标名称 典型值 主要材质 氧化锆 (ZrO2 + Y2O3) 密度 6.0 g/cm³ 维氏硬度 ≥ 1200 HV 抗弯强度 900 - 1100 MPa 热膨胀系数 10.5 × 10⁻⁶ / K 加工精度 ± 0.005 mm 四、应用领域 薄膜与胶带行业：高粘度胶带、锂电池隔膜、光学膜的精密分切。 化纤与纺织：化纤长丝切割、纺织机械零件，耐磨防勾丝。 电子与半导体：柔性电路板（FPC）切割、元器件引脚修剪。 医疗器械：手术刀片、皮肤切割刃具（因其无金属离子析出）。 食品包装：食品级包装袋切割，防腐蚀且清洁卫生。 五、异型定制能力 我们支持根据客户提供的 CAD图纸 或 样品 进行深度定制： 形状定制：包括圆形、梯形、波浪形、钩形及各种复杂几何构型。 刃口处理：单面刃、双面刃、精磨/镜面抛光。 打孔/开槽：满足不同机械结构的安装固定需求。

在很多人的认知里，陶瓷的性能几乎可以用一个词概括——硬。于是，一个看似合理的判断就出现了。硬度越高，陶瓷就越耐磨、越耐用但在实际工程应用中，这个逻辑往往行不通。 不少企业在选用精密陶瓷零件时，会优先选择“硬度更高”的材料结果却在使用过程中出现崩裂、失效甚至寿命远低于预期的问题问题不在材料“不够好”，而在于——选型逻辑本身就错了。 为什么“只看硬度”会出问题？ 硬度，本质上是材料抵抗划伤和压入的能力。它确实重要，尤其是在摩擦磨损场景中。但现实工况远比实验环境复杂。设备运行中，陶瓷零件往往同时承受冲击、振动、温差变化甚至化学腐蚀在这种情况下，如果材料只有高硬度，而缺乏足够的“缓冲能力”问题就会出现越硬，反而越容易脆裂 这也是为什么一些高硬度陶瓷“耐磨却不耐用”的根本原因。决定性能的，不是单一参数，而是组合能力。真正影响陶瓷零件寿命的，是一组协同作用的性能，而不是某一个指标。首先是硬度，它决定了材料的耐磨下限。其次是韧性，它决定了材料在冲击或应力下是否会迅速失效再者是热膨胀特性，它关系到陶瓷与金属配合时是否会产生内应力最后是化学稳定性，直接影响在复杂环境中的长期可靠性。这些因素共同作用，构成了陶瓷零件在真实工况中的表现。 换句话说 硬度解决“磨不磨”，韧性决定“碎不碎”，而其他性能决定“能用多久”。为什么“性能平衡”比“性能极致”更重要？在材料选择中，一个常见误区是追求“某一项性能的极致”。但工程实践告诉我们，越极端的性能，往往意味着越明显的短板。 例如 过高的硬度，可能带来更低的抗冲击能力。过高的韧性，可能牺牲部分耐磨性能。极致材料，往往伴随更高成本 与加工难度。 因此，真正合理的选型逻辑应该是根据具体工况，在多种性能之间找到最优平衡点，而不是简单地“选最硬的”从材料到成品：差异不只在“成分”。很多人忽略了一点，即使是同一种材料，不同工艺下的性能差异也可能非常明显，陶瓷的致密度、晶粒结构、烧结方式，都会直接影响其 抗裂能力 耐磨表现 使用寿命 这也是为什么，市场上同为“氧化铝”或“氧化锆”，实际表现却差异巨大的原因。一个更可靠的选型思路，与其纠结参数高低，不如先回到本质：你的工况到底需要什么？ 如果是高磨损环境，就优先保证耐磨，同时兼顾韧性。如果存在冲击或振动，就优先考虑抗裂能力。如果涉及温差变化，就必须重视热匹配。最终目标不是“参数更好看”，而是在实际使用中更稳定、更耐用。 写在最后 精密陶瓷的价值，从来不在“最强参数”，而在“稳定表现” 真正好的材料，不是实验数据最漂亮的那个，而是在你的应用场景中，长期可靠运行的那个。记住一句话就够了，硬度决定耐磨，韧性决定生死，而综合性能决定结果。

在精密制造领域，材料的选择往往直接决定产品的性能上限。作为具备高硬度、耐磨损、耐高温、耐腐蚀等特性的功能材料，精密陶瓷在工业中的应用愈发广泛。但真正实现“好用”，不仅取决于材料本身，更依赖于合理的定制与匹配。 本文结合近期我们承接的几类典型精密陶瓷定制案例（已隐去客户信息），从应用场景、定制需求、关键参数与实际效果出发，客观解析不同场景下的适配逻辑，帮助大家更直观地理解精密陶瓷如何“用对地方”。 一、案例一：自动化设备中的耐磨导向件 应用场景 某自动化设备中的高频往复运动模块，需要导向件具备长期稳定的尺寸精度与耐磨性能。 定制需求 高频运行（>100万次循环） 低磨损、低粉尘产生 尺寸公差控制在 ±0.002mm 与金属轴配合使用，避免咬合 材料与参数选择 材料：氧化铝陶瓷（Al₂O₃ ≥ 99%） 硬度：HV ≥ 1500 表面粗糙度：Ra 0.2μm 密度：≥ 3.85 g/cm³ 适配逻辑解析 结合前期材料选型原则： 高硬度 → 降低磨损率 低摩擦系数 → 减少卡滞风险 高致密度 → 提升结构稳定性 氧化铝在成本与性能之间取得较好平衡，适合此类“高频+中等载荷”场景。 使用效果反馈 使用寿命较原金属件提升约 3 倍 设备维护频率明显下降 未出现异常磨损或碎裂情况 二、案例二：半导体设备中的绝缘结构件 应用场景 半导体设备腔体内部，需要高纯度、强绝缘性能的结构组件。 定制需求 高绝缘强度 低杂质析出 真空环境稳定 尺寸精度高（配合复杂结构） 材料与参数选择 材料：高纯氧化铝陶瓷（Al₂O₃ ≥ 99.5%） 体积电阻率：≥ 10¹⁴ Ω·cm 介电强度：≥ 15 kV/mm 表面洁净等级：半导体级清洗 适配逻辑解析 根据检测与选型经验： 纯度越高 → 杂质越少 → 污染风险降低 电性能指标 → 决定设备稳定性 表面处理 → 影响颗粒析出 此类场景中，“性能稳定性”优先级远高于成本控制。 使用效果反馈 满足设备长期稳定运行要求 未检测到异常颗粒污染 与系统兼容性良好 三、案例三：化工设备中的耐腐蚀密封件 应用场景 化工流体输送系统中，介质具有较强腐蚀性，对密封件材料提出挑战。 定制需求 强耐酸碱腐蚀 长时间浸泡不失效 密封面精度高 抗热冲击能力稳定 材料与参数选择 材料：氧化锆陶瓷（ZrO₂） 抗弯强度：≥ 900 MPa 断裂韧性：≥ 6 MPa·m¹/² 热膨胀系数：接近金属（便于配合） 使用效果反馈 密封稳定性提升 使用周期延长约 2 倍 未出现明显腐蚀或开裂 四、案例总结：不同场景下的选型关键 通过以上案例可以看到，精密陶瓷并非“越贵越好”，而是需要基于具体工况做匹配。 1.看工况核心矛盾 磨损主导 → 优先硬度 冲击主导 → 优先韧性 电性能主导 → 优先纯度与绝缘性 2.看使用环境 高温 / 真空 / 腐蚀 → 材料稳定性优先 精密装配 → 尺寸与加工能力关键 3.看检测与验证 尺寸检测（CMM/投影仪） 材料检测（密度/成分） 使用模拟或实际测试 五、我们在定制中的实践原则 在实际项目中，我们更关注的是“适配性”，而非单纯性能叠加 不盲目推荐高成本材料 基于实际工况提供选型建议 通过数据与检测结果支撑方案 持续跟踪使用反馈，优化方案 结语 精密陶瓷的价值，不在于参数本身，而在于是否真正适配应用场景。 通过案例可以看出，从选型、设计到加工与检测，每一个环节都影响最终效果。只有建立在真实工况与数据基础上的定制方案，才能在实际应用中发挥稳定价值。 如果您有具体应用场景或选型疑问，欢迎交流，我们将基于实际需求提供更有针对性的建议。

在半导体制造与高端工业领域，精密陶瓷常被冠以“全能材料”的光环。从刻蚀腔体的耐磨部件到光模块的散热基板，其耐高温、耐腐蚀、高硬度的特性似乎让它无所不能。 然而，在精密陶瓷领域深耕多年的行业人士深知：工业界没有真正意义上的“全能材料”，只有“适配”的工况选择。 01 认知误区：为什么有些陶瓷件连 1000 次撞击都撑不住？ 很多设备工程师和采购在初次接触陶瓷材料时，往往被其出色的硬度数据所吸引，但在实际装机后却遇到了“易碎”的尴尬。 这并非材料本身的质量缺陷，往往是因为误用了不适配的工况。精密陶瓷虽然硬度极高，但其脆性大、断裂韧性低是天然的短板。 第一，应果断避开剧烈垂直冲击的工况。 在高频冲压、重锤敲击或带有剧烈振动的金属破碎环境中，陶瓷材料的物理特性决定了它无法像金属那样通过塑性变形来吸收能量。即便表面硬度再高，其内部也会在微秒间产生微裂纹，从而影响整体的使用寿命与安全性。 第二，需摒弃“粗放式”的紧固连接方式。 陶瓷具有“宁折不弯”的个性，完全不具备金属的延展性。如果在安装时试图用金属螺丝直接大扭矩硬拧陶瓷孔，或者进行无缓冲的过盈压装，受力不均产生的应力集中会令陶瓷件瞬间炸裂。 因此，在工业应用中，理解材料的“个性”比盲目推崇其指标更为重要。 02 主场优势：这三大领域，精密陶瓷是行业霸主 虽然精密陶瓷怕“硬碰硬”，但在特定的极端工况下，它所展现出的可靠性是特种钢材也难以企及的。 其一：零污染的“纯净”摩擦场景。 在半导体晶圆传输、生物制药搅拌以及高端医疗器械中，洁净度就是生命线。 金属材料在往复运动中产生的金属离子磨屑，是导致芯片报废或药品污染的元凶。而精密陶瓷（如氧化铝、氧化硅）的磨损率极低，且其掉落的微粒具有化学惰性，不会与环境发生反应。对于追求高良品率的产线而言，这种“纯净”特性具备核心价值。 其二：强酸碱与高速冲刷的“双重炼狱”。 在化工强酸泵、石油钻探喷嘴、矿山泥浆阀等工况下，材料不仅要面对化学腐蚀，还要承受高压流体的物理冲刷。 特种金属往往会先被腐蚀层“软化”，随后被泥沙轻易冲走。精密陶瓷天生免疫绝大多数酸碱腐蚀，在保持结构完整性的同时，能实现超长工况待机，显著降低了企业的停机换件成本。 其三：高频位移中的“微米级”坚守。 在高速点胶机阀芯或精密测量滑块中，要求零件每分钟进行上千次往复摩擦，且尺寸偏差必须控制在微米（μm）级别。 金属零件运行数日后可能就会因磨损而产生尺寸漂移，但氧化锆等精密陶瓷材料硬度高、热膨胀系数小，能确保设备在长效运行中依然保持极高的一致性。 03 核心底座：氧化铝、氮化铝与氧化锆的差异化应用 针对不同的半导体与工业场景，材料的选型至关重要。 高纯度氧化铝 ： 纯度通常要求在 99.5% 以上。其化学稳定性极强，是刻蚀腔体内部件、气体分配盘和绝缘环的理想选择，能有效抵御等离子体的侵蚀。 氮化铝 ： 它是半导体热管理领域的理想解决方案。其热导率接近金属，但热膨胀系数与硅片高度匹配，这使其在静电吸盘（ESC）和加热盘应用中表现稳定，避免了因热应力产生的粉尘污染。 氧化锆 ： 它是陶瓷家族中的“增韧派”。具有极高的断裂韧性和抗冲击能力，常用于高要求的结构零件、陶瓷轴承以及医疗植入物。 04 制造逻辑：三分靠材料，七分靠加工 精密陶瓷的性能实现，不仅依赖于上游的粉体纯度和烧结工艺，更取决于后端的精密加工与检测能力。 由于陶瓷烧结过程中会产生约 20% 的收缩率，为了确保每一颗“工业之牙”都符合设计标准，行业内已引入 CMM 三坐标测量进行全程监控。 首先，通过 CMM 实时采集数据，技术团队可以反向修正模具，将收缩误差控制在极小范围内。其次，针对平面度、同轴度、位置度等形位公差，必须通过微米级的“体检”方能交付。最后，依托数字化追溯系统，每一个序列号的零件都对应一份完整的测量数据报告，让精密真正变得可见、可控、可信。 05 未来洞察：解决金属解决不了的问题 精密陶瓷的发展趋势并非是要取代金属，而是在金属无法胜任的领域，提供更可靠的替代方案。 随着制程工艺的不断精进，行业对先进陶瓷的需求正从“通用型”向“定制化”转变。未来的精密陶瓷将不仅仅是结构件，更会向功能集成化方向迈进，例如集成电控、热控功能的高端陶瓷组件。 总结而言： 避开剧烈冲击的“短板”； 拥抱高频耐磨、强腐蚀与高纯净的“长板”； 通过精密加工保障一致性。 只要选对工况，精密陶瓷就是您生产线上省心、可靠的伙伴。 【技术咨询与材料评估】 如果您不确定当前的工况是否适合采用陶瓷材料，或者在陶瓷件的使用中遇到了裂纹、磨损过快等问题，欢迎在下方留言，或私信后台发送您的“应用场景 + 具体工况”。 我们的技术团队将为您提供 免费的材料选型对比建议 针对复杂结构的 CMM 精度评估方案 半导体级精密陶瓷的国产化替代指导 助力中国制造，从每一颗精密的“工业之牙”开始。
