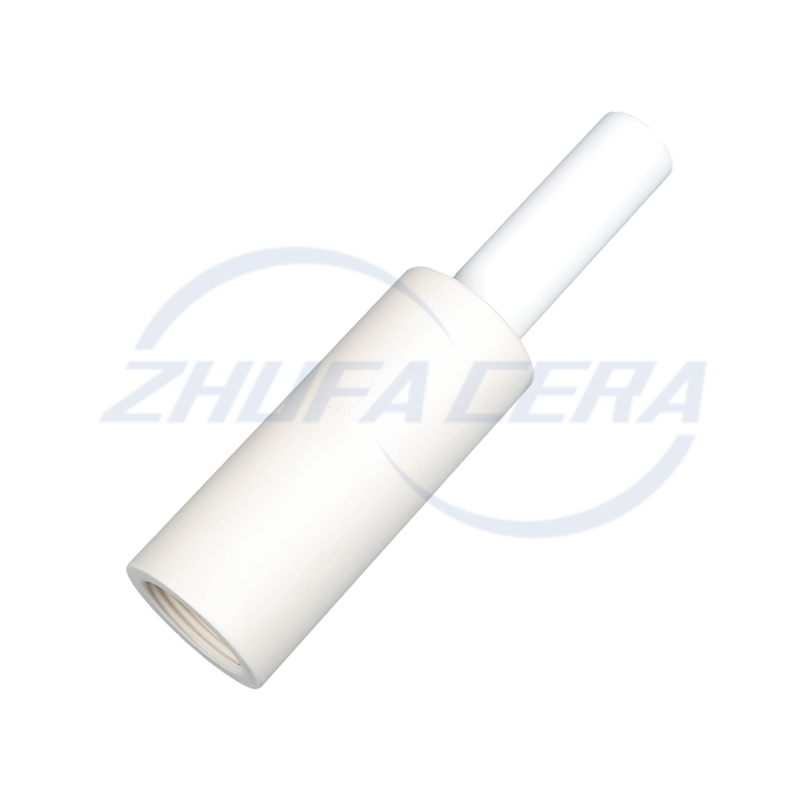

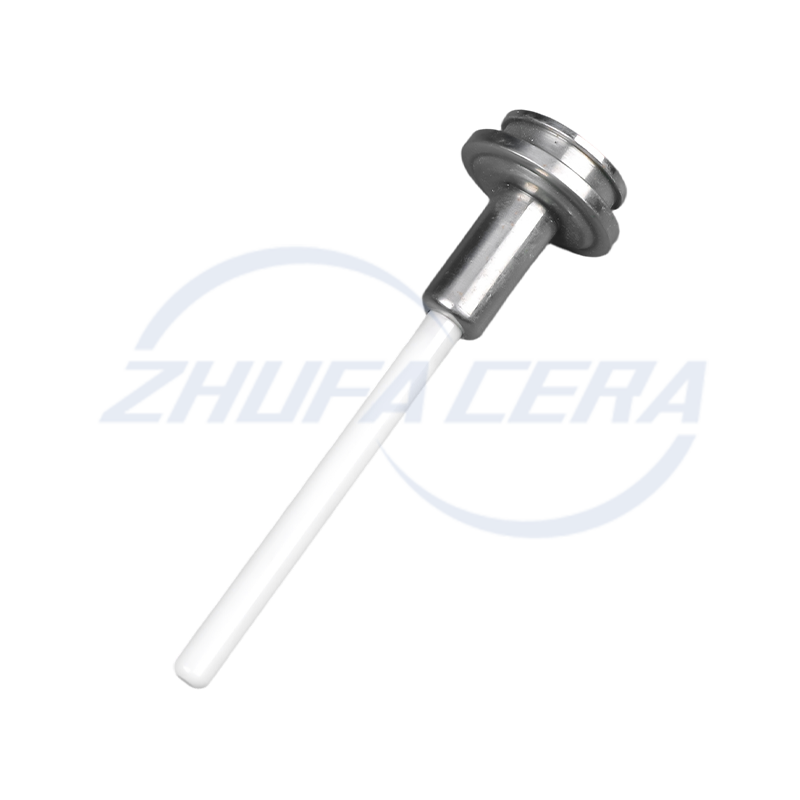

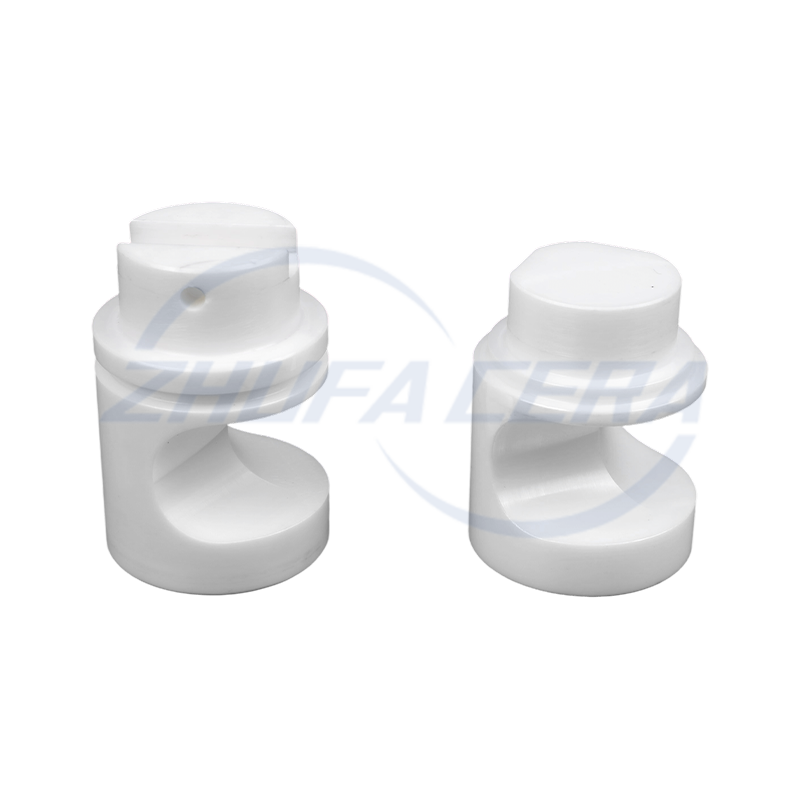

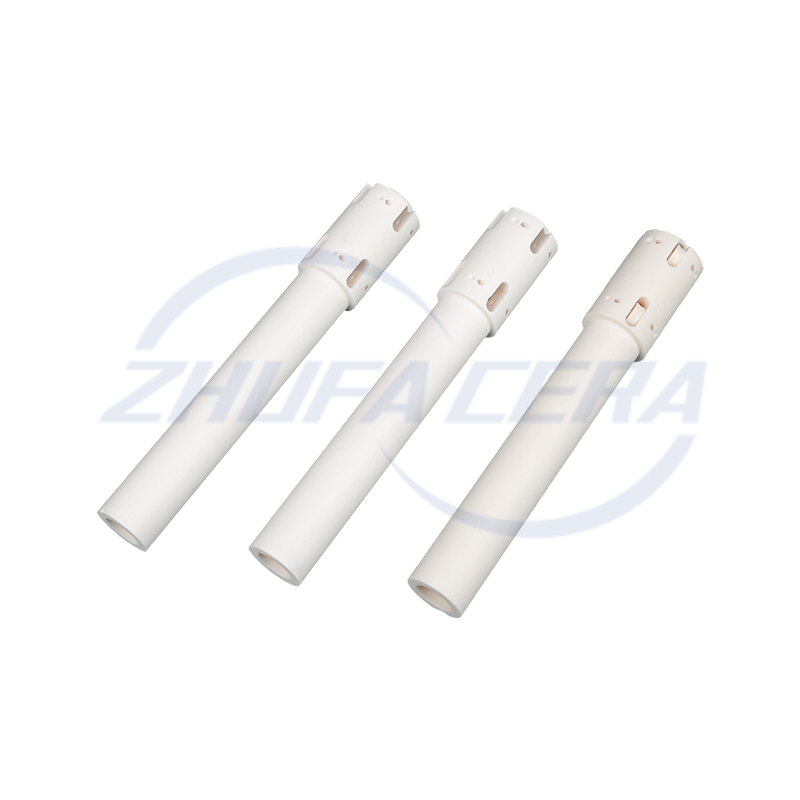

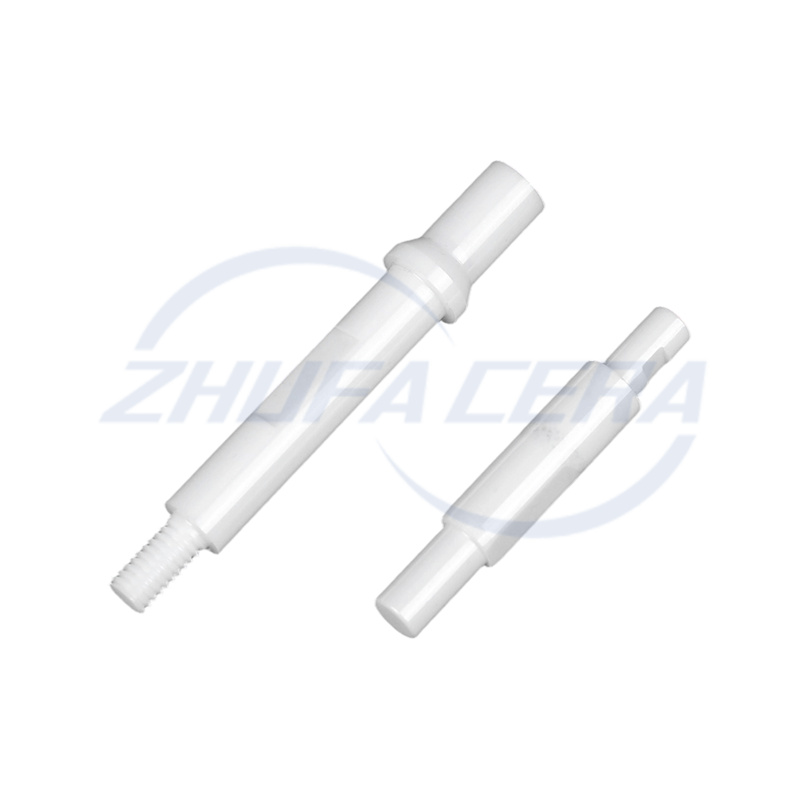

陶瓷柱塞

在半导体晶圆的高精密加工、高温熔融金属的净化处理以及严苛环境下的催化反应中，结构件的选择往往决定了生产效率与产品良率的极限。作为一种兼具陶瓷优异物理化学性能与微纳结构功能的新型材料——多孔陶瓷，正以其可定制的孔隙结构和极端耐受性，成为工业采购体系中不可忽视的核心战略材料。 <祝发精密>多孔陶瓷陶瓷样品/放大细节展示 什么是高性能多孔陶瓷？ 多孔陶瓷并非简单的“带孔材料”。从B端技术标准来看，它是指通过严密的制备工艺（如3D打印、造孔剂技术等），在陶瓷基体内部构建出均匀、连通或封闭的微米级至纳米级气孔结构的无机非金属材料。这种材料不仅保留了陶瓷本体的高强度、高硬度、耐高温（可达1600°C以上）和耐化学腐蚀特性，更通过内部孔隙结构，实现了对流体、压力、热能及反应界面的深度调控。 如何辨识优质多孔陶瓷 在进行结构件采购评估时，建议重点关注以下核心参数指标。 关注指标 技术价值 孔隙率 直接影响流体通过量与材料轻量化程度，通常可实现 30%–70% 可调。 孔径分布 微米级精密控制，决定了过滤精度及吸附稳定性。 耐热震性与化学稳定性 在急冷急热及酸碱腐蚀环境下，确保结构件的使用寿命。 机械强度 多孔结构与强度的平衡，保证在高负载工况下的形变控制。 多孔陶瓷五大严苛工况下的应用现状 1）高温与剧烈热冲击工况 高温及周期性热冲击是多孔陶瓷最常见的严苛服役工况，该类工况普遍表现为长期持续高温服役叠加频繁快速升降温循环，构件内部产生交变热应力，极易引发开裂、变形、强度衰减等失效问题，常规服役温度区间覆盖400–1700℃，特种改性多孔陶瓷可耐受2000℃以上超高温热流冲击。当前适配该工况的主流材料体系包括堇青石、碳化硅、莫来石、钛酸铝、氮化硅及高熵硼化物多孔陶瓷等，不同材料凭借差异化热学性能适配不同高温场景。 在民用工业领域，堇青石蜂窝多孔陶瓷凭借极低的热膨胀系数，成为乘用车尾气DPF颗粒捕集器的核心用材，可稳定适配尾气再生过程中200–600℃的瞬时温变环境，有效抵御剧烈热冲击，目前已实现全球规模化量产，而性能更优的碳化硅基DPF则主要应用于重型商用车与工程机械，热稳定性能显著提升，但受限于制备工艺复杂、成本较高，普及范围相对有限。 在冶金行业，碳化硅泡沫多孔陶瓷广泛应用于700–900℃铝熔体的净化过滤作业，氧化锆基多孔陶瓷则可适配1600–1700℃钢水、高温合金熔体的浇铸过滤场景，能够有效去除熔体内部夹杂物，同时耐受熔融金属瞬时强热冲击，显著提升高端铸件品质。在环保领域，碳化硅陶瓷滤管可在400–850℃高温烟气中长期稳定运行，适配垃圾焚烧、水泥窑尾、工业窑炉等高温除尘场景，可承受脉冲反吹带来的高频冷热交变载荷，目前已在国内火电、危废焚烧等项目实现规模化工程应用。 在高端航天领域，高熵硼化物、氧化物多孔陶瓷可适配高超声速飞行器极端热防护工况，兼具超高温隔热性能与结构承载能力，可耐受1400–2000℃高热流冲击，但现阶段仍以实验室研究和样机验证为主，尚未实现工程化落地。整体来看，该工况下多孔陶瓷产业仍存在明显技术短板，材料孔隙率与高温结构强度存在固有制衡关系，高孔隙率材料高温稳定性大幅下降，同时1200℃以上长期服役环境会导致部分陶瓷体系出现晶相转变、烧结收缩等问题，极易引发整体结构失效，而高熵多孔陶瓷等高端材料制备成本高昂、工艺难度大，严重制约了其产业化推广进程。 2）强化学腐蚀工况 强化学腐蚀工况主要涵盖强酸、强碱、卤素离子、有机溶剂及高温腐蚀烟气等复杂介质环境，各类腐蚀介质可渗透至多孔陶瓷内部孔隙，对材料晶界造成侵蚀，引发晶界粉化、晶粒脱落、孔径畸变、结构疏松等不可逆损伤，最终导致构件过滤精度失效、整体破损，是化工、半导体、固废处理等领域多孔陶瓷的主要失效诱因。目前适配强腐蚀环境的主流材料体系为反应烧结碳化硅、重结晶碳化硅、高纯氧化铝及钇稳定氧化锆复合多孔陶瓷，其中碳化硅系列材料综合耐蚀性能最为优异，是高端腐蚀工况的核心用材。 在精细化工领域，碳化硅多孔膜可长期耐受强酸、强碱及有机溶剂腐蚀，在90℃、20%硫酸的极端强酸体系中可连续稳定运行18个月以上，服役寿命远超不锈钢等传统金属滤材，广泛应用于精细化工产品提纯、工业废酸回收、腐蚀性料液精密分离等场景。 在半导体精密制造领域，针对生产过程中氟、氯等离子刻蚀产生的强腐蚀环境，稀土掺杂改性多孔陶瓷可作为设备腔体防护衬套与精密过滤部件，有效抵御等离子腐蚀、减少微颗粒污染，助力半导体生产高精度、高洁净度要求，目前该类国产材料已逐步实现进口替代。在固废焚烧烟气治理领域，垃圾焚烧、危废焚烧产生的烟气富含SO₂、HCl、HF等强腐蚀性组分，重结晶碳化硅滤管凭借优异的抗酸碱、抗卤素腐蚀性能，设备连续运行周期可达12–16个月，而普通氧化铝多孔陶瓷耐强腐蚀性能不足，仅适用于中低温弱腐蚀工况，在高氯高硫烟气环境中极易快速失效。 在电化学与膜分离行业，多孔陶瓷优异的化学稳定性使其可作为电解反应载体与渗透汽化膜支撑体，适配各类强腐蚀电解液体系，国内无机陶瓷膜相关产业已完全实现产业化应用。现阶段该领域核心技术痛点集中于材料微观结构缺陷与服役稳定性不足，陶瓷晶界相是腐蚀失效的核心薄弱位置，常规制备工艺难以实现高纯无杂质晶界结构，同时孔隙内壁长期腐蚀会引发孔径参数偏移，直接导致过滤精度漂移、设备运行稳定性下降，制约了高端腐蚀工况下多孔陶瓷的长效服役性能。 3）高压大压差工况 高压大压差工况广泛存在于煤化工、石油化工、高端能源装备等领域，构件长期承受持续静压与高频交变压差，脉冲反吹作业产生的瞬时高压冲击会进一步加剧结构载荷，极易引发陶瓷构件断裂、层间分层、孔隙坍塌、密封失效等问题，对材料力学强度、结构整体性与抗疲劳性能提出极高要求。当前适配该工况的多孔陶瓷材料主要包括重结晶碳化硅、氮化硅、高纯氧化铝梯度多孔陶瓷，行业普遍采用表层细过滤层搭配基体大孔支撑层的梯度复合结构，在保障过滤精度与通量的同时，大幅提升构件整体抗压性能。 在煤化工领域，加压煤气净化系统压力可达数MPa，多孔陶瓷滤管可耐受长期高压与交变压差载荷，彻底解决了传统金属滤材耐压性差、易腐蚀失效的行业难题，目前国内多个大型煤化工示范项目已实现稳定商业化运行。在石油化工与制药行业，梯度多孔陶瓷膜凭借抗压蠕变小、结构稳定性强、可反复反吹再生的优势，广泛应用于高压流体输送、高纯料液精密过滤等场景，服役寿命与过滤稳定性显著优于传统有机滤材与金属滤材。 在高端能源装备领域，多孔陶瓷凭借高压稳定性、低蠕变、高可靠性的特点，被应用于高温气冷堆、超超临界机组的传感探头保护套管等核心部件，适配高压、高温、交变载荷的复杂工况，目前该类高端构件正处于国产化性能验证阶段。从技术瓶颈来看，高压工况下多孔陶瓷存在显著的性能制衡问题，孔隙率的提升会直接导致整体抗压强度下降，难以同时满足大通量与高耐压需求，大尺寸一体化陶瓷构件在大压差载荷下易出现层间剥离、局部开裂等缺陷，且构件密封接头作为应力集中区域，是高压工况下最主要的失效点位，整体结构可靠性仍需进一步优化提升。 应用落地 精密制造领域（如半导体）， 用作气浮载盘或真空吸盘，其极致的孔隙均匀性确保晶圆吸附面零位移、无污染，极大提升加工精度。 能源与冶金领域， 作为高温过滤网，在极高温度下依然能保持结构完整，有效拦截金属熔体中的微细杂质，提升铸件质量。 化工催化与环保， 极大的比表面积赋予其高效的催化剂载体性能，应用于工业废气净化及新型锂电池制造工艺，助力企业实现节能降耗。 结语 在工业4.0时代，多孔陶瓷的采购已不再是简单的元器件购入，而是技术方案的深度集成。优秀的供应商能够根据客户的实际工况——无论是对压降的严苛要求，还是对极端耐腐蚀的特殊需求——进行孔径、材质与结构的定制化设计。选择具备精准制备工艺与深厚技术积淀的合作伙伴，是提升工业结构件性能、优化整体运维成本的关键所在。

在现代工业制造迈向高精尖与极端工况的背景下，基础材料性能的边界直接决定了高端装备的技术上限。被称为“工业牙齿”的先进工业陶瓷，凭借其超越传统金属与高分子材料的机械、热学与电学性能，正在新能源、半导体、航空航天及精密机 械领域发挥着无可替代的作用。本文将结合具体的材料物性数据，系统梳理氧化铝（不同纯度梯度）、氧化锆、碳化硅以及氮化硅等核心陶瓷材料的种类、技术指标及其精密应用场景。 一、核心先进陶瓷材料性能参数对照矩阵 性能 单位 99.99% 99.70% 99.50% 99% 97% 95% 氧化锆 碳化硅 氮化硅 密度 g/cm³ 3.95 3.94 3.9 3.8 3.75 3.7 5.9-6.0 3.18 3.2 硬度 Mohs 9 9 9 9 8.9 8.8 8.8 9.5 9 吸水率 % ≤0.2 ≤0.2 ≤0.2 ≤0.2 ≤0.2 ≤0.2 0 0 0 抗弯强度 Mpa 500 480 370 340 320 304 1200 500 800 抗压强度 Mpa 3229 2900 2300 2210 2100 1910 3000 4200 3000 最高使用温度 ℃ 1750 1750 1750 1700 1650 1500 1050 1650 1400 热膨胀系数(0-800℃) 10⁻⁶/℃ 8 7.8 7.8 7.7 7.6 7.5 10 4.7 3.1 断裂韧性 Mpa·m¹ᐟ² 4.4 4.3 4.3 4.2 4 3.8 10 4 6.0-7.0 介电强度 AC-kv/mm 15 15 15 15 15 14 14 0 10 介电损耗 — ≤0.0001 ≤0.0001 ≤0.0001 0.0001 0.0002 0.0002 0.001 ≤0.0001 ≤0.0001 介电常数 25℃@1MHz 9.8 9.7 9.7 9.5 9.3 9.2 29 9 6 电阻系数 Ω·mm²/m >10¹⁴ >10¹⁴ >10¹⁴ >10¹⁴ >10¹⁴ >10¹⁴ >10¹² — — 热导率 W/m·K 30 30 30 29 27.5 25 2.5 190 26 二、各类工业陶瓷品种 1. 氧化铝陶瓷系列 氧化铝陶瓷是应用最成熟、纯度梯度最丰富的先进陶瓷品类。从数据表中可以看出，随着氧化铝纯度从95%提升至99.99%，材料的密度（从3.7 g/cm³升至3.95 g/cm³）、抗弯强度（从304 MPa提升至500 MPa）以及抗压强度（从1910 MPa跃升至3229 MPa）均呈现出显著的递增趋势。 氧化铝陶瓷定位块样品展示 氧化铝陶瓷是应用最成熟的先进陶瓷品类。在电子电力领域，它广泛用于大功率集成电路基板、火花塞绝缘体及各类电子元件封装。在机械化工领域，它被用作耐磨衬板、纺织瓷眼、阀门密封件以及砂磨机中的高纯研磨介质（如微珠），可有效避免金属杂质污染。此外，在新能源领域，它在锂电池及光伏生产设备中被大量用作精密结构件和耐磨损导向部件。 2. 氧化锆陶瓷 氧化锆陶瓷拥有全场瞩目的力学性能，其抗弯强度高达1200 MPa，断裂韧性达到10 MPa·m¹ᐟ²，这两项指标在所有常规工业陶瓷中名列前茅。 <span data-pm-slice="1 1 ["para",{"tagName":"section","attributes":{"style":"text-align: center;"},"namespaceURI":""}]" style="font-size: 18px; font-family: georgia, palatino;">氧化锆陶瓷柱样品展示 氧化锆陶瓷拥有卓越的力学性能，是制造高精度陶瓷轴承、高压柱塞泵及光纤连接器插芯（陶瓷插芯）的首选材料。在消费电子与日用领域，它常被用于高端智能手机背板、指纹识别片以及高性能精密陶瓷刀具。同时，因其良好的生物相容性，它也被广泛应用于人工关节和牙科种植体等生物医疗领域。 3. 碳化硅陶瓷 碳化硅陶瓷在物理性能上展现出极强的“个性”，其热导率高达 190 W/m·K，几乎是普通氧化铝的6至7倍，同时具备4200 MPa的超高抗压强度和9.5的极高莫氏硬度。 碳化硅陶瓷刀片样品展示 碳化硅凭借其极高的硬度和耐腐蚀能力，成为极端环境下的首选。在半导体装备中，高纯碳化硅被广泛用于晶圆刻蚀机的晶圆承载舟、聚焦环、高温炉管及反射镜基底，具备极低的微粒脱落率。在能源与机械密封领域，常被制成高性能机械密封环、热交换器部件及耐高温喷嘴。在高温烧结载具环节，如锂电池正负极材料的高温烧结中，碳化硅匣钵和推板能够承受千度以上循环热冲击而不易变形或粘料。 4. 氮化硅陶瓷 氮化硅陶瓷密度仅为3.2 g/cm³，但其抗弯强度高达800 MPa，断裂韧性达到6.0-7.0 MPa·m¹ᐟ²，热膨胀系数仅为3.1×10⁻⁶/℃（0-800℃）。 <span data-pm-slice="1 1 ["para",null,"para",{"tagName":"section","attributes":{"style":"text-align: center; margin-top: 0px;"},"namespaceURI":""}]" style="font-size: 18px; font-family: georgia, palatino;">氮化硅陶瓷环/珠样品展示 氮化硅陶瓷以其低密度、高强度和优异的抗热震性，成为高速与高温应用的核心材料。在高端轴承领域，它用于制造全陶瓷轴承或混合陶瓷球轴承，满足高速机床、航空发动机以及风力发电的高转速、低摩擦需求。此外，在汽车工业中，它也是涡轮增压器转子、发动机发热体及摇臂衬块的关键材料。 三、工业陶瓷选型建议 工业陶瓷的选型不应仅追求单一的高指标，而应基于实际工况进行“性能匹配”。 耐磨损场景，若工况中存在大量微细颗粒磨损，且对成本敏感，建议选用95%-99%的氧化铝陶瓷；若涉及极高频冲击，必须选用高韧性的氧化锆陶瓷以防崩裂。 高温及热冲击场景，在锂电烧结或高温炉管应用中，碳化硅凭借其极高的热导率（190 W/m·K）和抗热震性是首选；若同时要求高韧性，则应考虑氮化硅。 精密电气绝缘场景，对于高端半导体设备，应优先选用99.70%及以上的氧化铝，以确保其极高的电阻系数（>10¹⁴ Ω·mm²/m）和极低的介电损耗（≤0.0001），防止电气击穿与信号干扰。 成本效益平衡，在满足设计安全系数的前提下，切勿“盲目追求高纯度”。纯度越高，加工难度与原材料成本成倍增加。对于非核心承载部件，97%-99%的氧化铝通常已能满足绝大多数工业级应用。 四、结语 通过对氧化铝多纯度梯度、氧化锆、碳化硅及氮化硅的精密物性数据进行横向对比可以看出，每一种先进陶瓷材料都在硬度、韧性、导热性或绝缘性上占据独特的生态位。精准匹配这些硬核参数，不仅能帮助企业在锂电、半导体及高端装备制造中实现更高效的选型，也为推动中国先进制造业的高质量发展奠定了坚实的材料基础。

在锂电池电解液注液、高精度医药灌装以及微量流体分配等严苛工业场景中，陶瓷柱塞泵作为流体输送的核心执行部件，其运行寿命与稳定性直接决定了整条产线的稼动率与产品合格率。然而，许多工程技术人员在面对泵体早期磨损、内部泄漏或卡死失效等问题时，往往将焦点单纯局限于材料本身的硬度。本文将从精密制造的底层逻辑出发，深度解析如何通过科学管理与优化配合公差，成倍延长陶瓷柱塞泵的使用寿命。 一、“提高配合公差”不等同于盲目追求过盈？ 在日常工业交流中，“提高配合公差”常被口语化地理解为“把间隙做小”或“把配合做得更紧”。但在精密陶瓷加工领域，这种假设存在明显的技术漏洞。工程陶瓷（如氧化锆、氧化铝 ）虽然具备极高的硬度与耐磨性，但其完全缺乏塑性变形能力（脆性极高）。因此，盲目追求过盈配合或极度死板的紧配合，不仅无法延长寿命，反而会因为失去金属材质所特有的微量退让空间，极易诱发局部应力急剧集中，导致卡死或碎裂。 真正的“优化配合公差”，其核心在于提升尺寸精度等级、严格控制形位误差以及保持间隙的一致性，从而在柱塞与泵套之间构建起稳定的微米级间隙密封 。 二、公差失控如何加速陶瓷泵的早期“死亡”？ 局部应力过载与微裂纹扩展：如果泵套与柱塞的圆柱度存在微小偏差，运动至特定死区时，局部间隙会由微米级骤降为零。陶瓷无法通过弹性或塑性变形来“顺应”这种误差，导致接触应力瞬间超过材料的断裂韧性，引发微裂纹并迅速扩展。 高速射流与气蚀冲刷：若配合间隙的离散度过大，在高压注液瞬间，液体会通过该间隙形成高速泄漏射流。这种高速射流会产生严重的剪切力和气蚀效应，对陶瓷表面产生剥蚀作用，导致“气蚀坑”并迅速破坏密封性。 微粒嵌入与磨粒磨损 ：在输送含有微小杂质的液体时，如果间隙设计过大或不均匀，杂质颗粒易进入配合面，加剧磨粒磨损。若间隙过小，颗粒则会直接导致卡死。 三、决定注塞泵寿命的三大关键公差 制造过程必须对以下三个维度的公差进行系统性管控。 尺寸精度与离散度控制，当配合间隙被精准控制在1—3 微米区间时，既能形成高效动压密封，又能使柱塞在往复运动时处于边界润滑状态。 形状公差（圆度与圆柱度），相比直径尺寸公差，圆度与圆柱度才是决定寿命的生死线。必须将素线直线度或圆柱度控制在亚微米级别，防止柱塞在高速往复运动中发生微小的偏心摆动。 微观表面粗糙度(Ra)，理想状态下，配合面的表面粗糙度需达到 Ra ≤ 0.05μm 甚至镜面级别，以消除微观凸起引起的干摩擦，减少初期磨损。 四、将公差优势转化为使用寿命的核心策略 偶件配对研磨  高端陶瓷泵放弃了互换性生产的传统模式，转而采用“偶件加工、终端互研”。通过专用的研磨膏将特定的柱塞与泵套进行高精度互研，使两者的配合面达到分子级贴合。 热膨胀系数 (CTE) 匹配补偿 尽管陶瓷自身热膨胀率极低，但在实际工况中，若泵体外部采用金属外壳，必须通过公差带的精密计算来补偿异质材料在温升过程中的热变形差。 五、亚微米级公差的检测与验证 高精度的配合公差无法仅靠常规卡尺来保证。必须引入高精度的检测手段，气动测量仪利用空气流体 力学原理，实现对微米级孔径和圆柱度的非接触式高精度测量。三坐标测量仪与轮廓仪则用于对柱塞的母线直线度和泵套内孔的圆柱度进行全检，从源头上避免因几何突变导致的早期失效。 核心参数总结 管控维度 关键技术指标与要求 单边配合间隙 1 — 3 微米 (确保动压密封与边界润滑) 圆度与圆柱度 亚微米级别 (决定寿命的生死线，防止偏心摆动) 表面粗糙度 (Ra) Ra ≤ 0.05μm 甚至镜面级 (消除微观干摩擦) 加工装配工艺 偶件配对研磨 (分子级贴合，严禁互换)

在新能源产业向“高压化、大功率、长寿命、高安全”加速演进的今天，产业链的竞争早已延伸至最底层的材料与零部件。以氧化铝、氧化锆、碳化硅和氮化铝为代表的高精度陶瓷结构件，正成为全球新能源供应链争夺的“新高地”。表面上看，它们大多是集成在庞大设备中的“小零件”。但在极端工况下，正是这些“小而精”的部件，直接决定了整个新能源核心装备的效率、安全性和良率。 一、为什么能成为新能源争夺的新高地？ 宏观来看，新能源制造装备与核心部件正面临新的极限挑战，传统金属和高分子材料已触及性能天花板。 极端工况下的性能降维：新能源汽车800V高压快充平台、光伏逆变器以及氢能燃料电池中，系统工作电压、瞬时电流和温度大幅飙升。传统工程塑料在高温下易发生蠕变和绝缘失效，金属则面临热膨胀失配与电击穿风险。而先进陶瓷凭借其高体积电阻率、高介电强度和优异的热稳定性，实现了从“可用”到“可靠”的跨越。 微观纯净度的生死线（异物控制）：在锂电池制造中，正负极浆料和隔膜对金属杂质（如Fe、Cu、Ni等微量金属离子或粉尘）极其敏感。微米级的金属异物在电池内部会刺穿隔膜引发微短路，轻则自放电，重则导致热失控（起火自燃）。用先进陶瓷替代金属接触件，是消除电池全生命周期安全隐患的根本路径。 “卡脖子”的制造与加工壁垒：先进陶瓷的底层逻辑是“材料配方-粉体造粒-成型烧结-超精密加工”的全链条技术。由于陶瓷“硬而脆”，其最终的尺寸精度（常需达到亚微米级）往往需要通过金刚石砂轮超精密磨削、激光打孔、超声波复合加工来实现。加工难度大、良率低、设备投资高，导致高端陶瓷核心部件长期被海外巨头（如日本京瓷、CoorsTek等）把持。供应链自主化与国产替代，使其成为各大巨头和资本布局的战略高地。 二、重塑新能源供应链的“关键陶瓷小零件” 在锂电池生产、光伏装备、新能源汽车电驱及高压快充系统中，以下几类关键的微小陶瓷零件，正是上述宏观价值的微观缩影。 氧化锆陶瓷定位销与限位块  应用场景 锂电池极片高速模切、叠片机对齐、封装焊接定位治具。 技术深度与痛点 传统金属销在极片高速冲压和反复摩擦下，极易产生微小金属毛刺与粉尘，并因磨损导致定位精度漂移（引发叠片错位）。增韧氧化锆陶瓷利用其独特的“相变增韧”机理，断裂韧性和抗弯强度远超普通陶瓷。它不仅硬度高、耐磨损，更具备天然的不粘胶特性（在涂布极片裁切时不会因静电或胶水残留导致粘连），彻底避免了金属异物污染，将治具寿命延长10~20倍，保障微米级叠片良率。 碳化硅与氧化铝陶瓷喷嘴  应用场景 锂电池浆料微量精密涂布头、隔膜陶瓷涂层喷头、燃料电池水管理系统、光伏制绒及酸碱清洗喷淋。 技术深度与痛点 锂电池浆料（含有大量硬质陶瓷颗粒如活性物质、三氧化二铝等）和强酸碱清洗液具有极强的冲刷磨损性和化学腐蚀性。金属喷嘴在高速流体冲刷下，孔径会在短时间内被磨大、变形，导致涂布厚度不均（出现“厚边”或“条纹缺陷”）。反应烧结或烧结碳化硅喷嘴莫氏硬度极高（仅次于金刚石和碳化硼），耐强酸强碱，能够在长期高速冲刷下保持孔径尺寸的绝对稳定，是保障电池一致性和光伏电池片转换效率的核心保障。 氮化硅陶瓷滚珠与轴套  应用场景 新能源汽车高速驱动电机辅助轴承、高温光伏单晶硅拉晶炉传动轴、极端环境化工泵。 技术深度与痛点 在新能源汽车800V高压架构下，电机常处于高频PWM（脉宽调制）变频控制中，轴端容易产生高频轴电压。传统钢制轴承在电流通过时会产生电火花，导致润滑脂失效和滚道表面出现“电蚀坑”（微坑、搓板状磨损），最终抱死失效。氮化硅全瓷或混杂轴承滚珠具备优异的绝缘性能，能彻底阻断轴电流；同时其密度仅为轴承钢的40%，热膨胀系数小，在高速运转（转速可超20000 rpm）和无润滑或干摩擦的极端温区下，展现出极低的摩擦因数和抗热震性。 高纯氧化铝与氮化铝陶瓷隔离环  应用场景 800V高压快充大功率充电枪、新能源汽车电控逆变器、大功率IGBT/SiC功率半导体模块内部。 技术深度与痛点 随着充电功率向360kW甚至兆瓦级演进，充电枪和电控系统面临严重的“绝缘距离紧凑化”与“高热流密度散热”的双重矛盾。空间狭小处极易发生局部放电（局部电弧击穿）。氮化铝或高纯氧化铝（99.9% Al2O3）陶瓷隔离环打破了传统材料“绝缘则不导热，导热则不绝缘”的魔咒。氮化铝的热导率可达普通氧化铝的5~10倍（接近铝合金），能够在毫秒级内将功率模块产生的高热量导出，同时抵御上万伏的高压电击穿，充当高压系统的“安全护城河”。 结语 高精度陶瓷结构件绝非简单的“代工小配件”，而是代表了新能源高端装备向极限工况、极高纯净度、极高功率密度演进的核心物质基础。谁能从底层材料配方、微观组织结构设计，到超精密加工工艺上实现全链路突破，谁就真正掌握了新能源高端产业链的最高话语权。

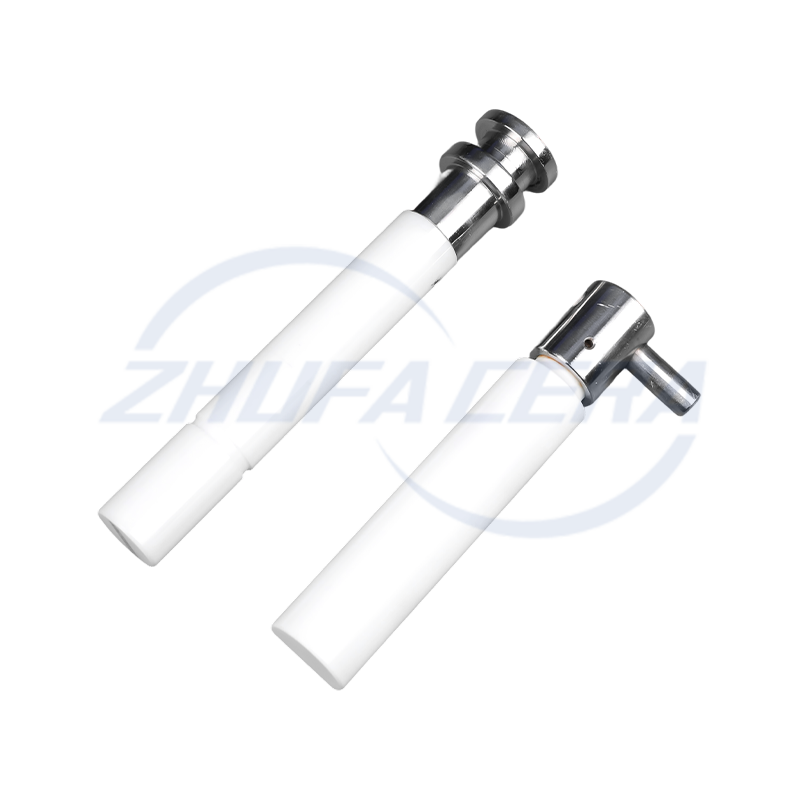

在现代锂离子电池的规模化制造版图中，电解液注液工序直接决定了电池的最终电化学性能、产品一致性以及至关重要的安全底线。这不仅对注液设备的精密计量控制提出了极高要求，更对其核心组件的长期稳定性发起了严峻挑战。在实际的高负荷生产中，锂电池电解液中富含的六氟磷酸锂及各类强极性有机溶剂具有极强的腐蚀性。传统的金属材质流体输送部件在长期高频、高精度的往复运作下，极易因电化学腐蚀与机械磨损产生微小间隙，进而引发令人头痛的电解液滴漏问题。这不仅导致昂贵原料的无端损耗与设备频繁停机维护，更可能因电解液挥发污染车间环境、引发严重的安全隐患，最终拖累整体产线的良品率。 要从根本上跨越这一技术鸿沟，传统的金属表面处理或涂层工艺已显得力不从心，而氧化锆结构陶瓷阀芯的引入，则为注液泵的核心流控部件带来了一次材料学意义上的革命。作为先进结构陶瓷的代表，氧化锆被业界誉为“陶瓷钢”，它不仅在相变增韧机制的加持下拥有远超常规陶瓷的断裂韧性和抗弯强度，更具备无与伦比的化学惰性。在与强酸、强碱及高腐蚀性电池电解液长期直接接触时，氧化锆陶瓷不会发生溶出、氧化或化学反应，从物理与化学的双重源头上彻底切断了腐蚀诱发的结构失效风险。 一、氧化锆陶瓷阀芯核心性能与材质解析 在精密的流体控制领域，阀芯作为承受高频剪切、摩擦与化学侵蚀的核心零件，其选材至关重要。为什么在锂电注液泵的激烈工况下，业界最终将目光锁定并高度信赖氧化锆陶瓷？我们可以从其硬核的材质性能中找到答案。 独特的微观材质与相变增韧机制：氧化锆陶瓷拥有独特的晶相结构（如部分稳定氧化锆 PSZ）。当材料受到外力产生微裂纹扩展时，应力集中会诱发局部的晶相转变（四方相转变为单斜相），伴随而来的体积膨胀会挤压闭合裂纹，从而展现出极高的断裂韧性和抗冲击能力。这彻底改变了人们对传统陶瓷“脆性大、易崩边”的刻板印象。 祝发精密陶瓷材料性能表 极致的耐酸碱与抗化学侵蚀：面对电解液中的强腐蚀性锂盐，氧化锆具备近乎惰性的化学稳定性，不会像金属那样发生离子析出污染电解液。 超高耐磨性与自润滑性：莫氏硬度仅次于金刚石和碳化硅，极低的摩擦系数使其在每分钟数十次的高频往复运动中，依然能保持纳米级的密封面光洁度。 微米级热稳定性：线膨胀系数与部分金属匹配度高，且在高速运转摩擦生热时不易发生热变形，保障了长期注液的克重精度。 二、阀芯材质多维度竞品对比 为了更清晰地展现氧化锆陶瓷在锂电注液泵应用中的压倒性优势，下表将传统金属阀芯、氧化铝陶瓷阀芯与筑发精密氧化锆陶瓷阀芯进行了横向多维对比： 比较维度 传统金属阀芯(不锈钢/哈氏合金) 传统氧化铝 陶瓷阀芯 氧化锆 陶瓷阀芯 耐电解液腐蚀性 差：长期接触六氟磷酸锂易发生点蚀与溶出。 良：化学稳定性好，但抗特定强酸强碱略逊一筹。 极优：全化学惰性，完美抵御电解液侵蚀。 断裂韧性与抗冲击 高：具延展性，但易因机械疲劳产生微观划痕。 低：质地偏脆，面对高频往复撞击易崩裂。 极高：得益于相变增韧，抗冲击、抗震动能力卓越。 密封寿命  短：磨损快，需频繁更换密封件及阀芯。 中：耐磨但韧性不足，高压下存在隐裂风险。 长：真圆度与光洁度持久保持，实现长效零泄漏。 三、祝发精密以材料科技赋能 针对电解液滴漏这一核心痛点，氧化锆陶瓷阀芯凭借其极端的材料硬度与超高表面加工精度，实现了真正意义上的“长效零泄漏”。在高频高速的注液循环剥离摩擦中，金属阀芯往往会因为微观层面的金属疲劳和磨粒磨损出现拉伤划痕，破坏原本的密封界面。而致密度极高的氧化锆陶瓷件，结合现代精密无心磨削与纳米级研磨抛光工艺，其表面粗糙度与真圆度能够达到极高的工艺极限。这意味着陶瓷阀芯与陶瓷阀套之间能够形成极其严密的镜面贴合状态，无需依赖易老化的橡胶密封圈，仅凭材料本身的物理自润滑性与极窄间隙配合，即可确保每一次微量注液的精准计量与绝对封闭，即便在千万次循环后依然能保持微米级的密封面精度。 对于追求极致降本增效与智能制造的现代锂电设备制造商与电池生产企业而言，采用高品质的氧化锆陶瓷阀芯，绝不仅仅是简单的耗材替换，而是提升核心装备可靠性、构筑绿色安全生产屏障的关键战略。它大幅延长了注液泵的无故障连续运行时间（MTBF），将企业从频繁采购密封件、停机更换阀芯的低效运维中解放出来，从而将产能潜力发挥到极致。 作为深耕先进陶瓷材料领域的专业智造商，浙江祝发精密陶瓷始终致力于为新能源行业提供高精度的结构陶瓷解决方案。依托严苛的粉体成型工艺与尖端的精密机加工能力，筑发陶瓷量身定制的氧化锆注液泵阀芯，不仅在尺寸一致性与微观光洁度上达到国际先进水平，更历经了众多头部锂电设备厂商的严苛上机验证。以材料科技赋能锂电装备，彻底攻克滴漏顽疾，让每一次注液都精准无误。

在当前锂电行业朝着高能量密度、高速制造、极限安全以及全固态电池等前沿方向加速演进的宏观背景下，生产制造工艺正在经历前所未有的深度变革。正负极材料的不断创新、涂布速度的持续攀升以及对降本增效的极致追求，使得传统的标准化陶瓷部件和常规材质已经很难完全契合各家电池厂与设备商个性化、复杂化的工艺需求。特种陶瓷非标定制正从幕后走向台前，成为锂电产线升级、突破效率与寿命核心瓶颈的关键支撑力量。 一、锂电产线升级与“非标”需求 随着电池材料体系（如超高镍、硅碳负极、新型固态电解质等）的快速迭代，以及制造工艺向微米级精度和高清洁度迈进，锂电产线对耐磨损、高绝缘、耐高温以及抗化学腐蚀的材料特性提出了近乎苛刻的要求。在这一演进过程中，传统的替代方案暴露出明显的局限性以下三方面。 传统金属材质（如工具钢、硬质合金）：在面对高硬度浆料时磨损极快，更严重的是金属微粒脱落会引入磁性异物（金属杂质），直接导致电芯微短路，埋下严重的安全隐患。 工程塑料材质（如PEEK、尼龙）：在重载辊压或高速分切工位极易发生蠕变、软化或永久性形变，且耐温与耐磨上限低，根本无法保障微米级的尺寸精度。 通用标准化陶瓷部件：市面现货批发的标准件往往存在“尺寸凑合、安装勉强”的适配痛点，且无法针对特定工位的抗冲击、高导热或极致耐磨需求进行针对性优化。 正因如此，依托“材料特性优化 + 柔性非标设计”的特种陶瓷非标定制，成为破解锂电产线痛点的必然选择。 二、产线各环节的“对症下药” 在锂电产线的复杂工况中，并非所有陶瓷都适用。根据具体的工艺流程与工位诉求，工业界应用最广、最具代表性的特种陶瓷材料及其典型定制零件主要包括以下三方面。 前段（制浆、输送与涂布区）极端环境下的耐磨、绝缘与零金属污染 痛点剖析：正负极浆料在高速搅拌、管道输送、精密涂布等过程中，含有强磨损性颗粒（如磷酸铁锂、高镍三元材料），对金属部件冲刷极快，且极易引入金属异物。 • 核心材料：高纯度氧化铝与高强度增韧氧化锆陶瓷。 • 典型零件：陶瓷转子泵定子与转子、精密涂布刮刀、浆料输送管道内衬、高速搅拌棒与分散盘、陶瓷阀体及喷嘴。 中段（辊压、分切与模切区）极致的高精度、刚性与抗热震性 痛点剖析：辊压和分切工序要求极高的尺寸稳定性和平整度，高速运转下的微小温升热变形或磨损，都会导致极片尺寸超差、掉粉或毛刺过大。 • 核心材料：氧化锆或碳化硅陶瓷。 • 典型零件：陶瓷微型导向辊、压延辊、精密定位销、分切/模切复合刀具组件、极片边缘限位块。 后段（封装、化成、热压及固态电池产线）耐高温、绝缘与抗化学侵蚀 痛点剖析：在电芯热压、高温化成以及全固态电池的高温烧结、热压复合工艺中，常规材质易发生软化或与电解质发生化学反应。 • 核心材料：氮化硅或氮化铝陶瓷。 • 典型零件：全固态电池/干法电极高温热压模具、绝缘隔热板、电池封装定位夹具、高温烧结舟皿、真空吸附陶瓷吸盘。 产线区段 核心特种陶瓷材质 典型非标定制零件 前段 （制浆/涂布） 氧化铝 / 氧化锆  转子泵定子/转子、精密刮刀、管道内衬、阀体喷嘴 中段 （辊压/模切） 氧化锆  / 碳化硅  精密压延辊、导向轮、定位销、分切复合刀具组件 后段 （封装/固态） 氮化硅  / 氮化铝 高温热压模具、绝缘隔热板、烧结舟皿、真空吸盘 三、特种陶瓷非标定制的核心优势 面对锂电智造向“高精尖”发展的趋势，特种陶瓷非标定制的价值远不止于简单的零部件替换，而是涵盖材料配方、结构设计与精密加工的系统化工程。 精准匹配复杂的工艺几何结构  突破标准件的规格限制，根据不同设备的内部空间与受力特点，提供从概念图纸设计到精密数控加工、激光打孔、超精研磨的一站式解决方案，实现与现有产线的无缝嵌入。 按需调配与优化材料性能   根据工位诉求灵活调整——抗冲击选氧化锆，极致耐磨选碳化硅，高导热与抗热震选氮化物。通过优化配方和烧结工艺，让材料性能与工况达到完美契合。 突破极体制造成品率，赋能降本增效   通过非标定制实现长寿命替代，大幅减少因设备磨损、维护停机带来的时间成本，同时彻底消除金属污染风险，直接提升锂电池整体安全性能与终端成品率。 四、迎接全固态电池与极限智造的未来 随着干法电极、全固态电池、无模组化（CTC/CTB）等颠覆性新工艺的加速产业化落地，未来锂电产线的设备形态将发生根本性变化，标准化、通用化的设备和部件将越来越少，取而代之的是高度定制化的极限智造装备。 特种陶瓷非标定制早已超越了单纯的“零部件替代”范畴，演变为推动锂电装备工艺升级的“核心基础设施”。工业陶瓷企业将携手广大锂电头部客户，共同攻克高能量密度制造中的材料与效率瓶颈，持续赋能全球新能源产业向更高质量、更高安全性的方向跨越发展。

在半导体制造装备中，精密陶瓷零部件（如静电卡盘（ESC）、聚焦环、绝缘支撑件以及真空腔体内衬等核心位置）因其优越的耐高温、耐等离子体侵蚀、高绝缘以及低热变形特性，被广泛应用于核心位置。然而，陶瓷材料本质上属于脆性材质，具备高硬度、无塑性变形能力以及对热应力和热冲击极度敏感的物理属性。这意味着，传统的面向金属或塑料的机械设计思维在陶瓷领域完全失效——金属可以通过局部的塑性屈服来吸收应力集中，而陶瓷在超过其弹性极限时只会发生脆性断裂。因此，设计出真正兼顾功能需求与加工可行性的精密陶瓷图纸，必须将可制造性设计（DFM）贯穿于几何构型、公差体系、装配接口以及材料特性的全流程中。 一、几何构型与加工工艺限制 从几何构型的优化来看，图纸设计必须最大程度地顺应现代陶瓷加工工艺（如金刚石磨削、超声波加工、激光切割以及生坯机械加工）的工艺极限。在结构设计中，应力集中源的消除是首要原则。图纸上应当避免出现尖锐的内角（如直角过渡），因为这些区域在烧结过程中的温度应力场以及后续的机械加工受力下，极易成为微裂纹萌生和扩展的源头，导致加工崩边或服役断裂。所有的内转角都必须设计成尽可能大的过渡圆角（R角）；若因装配需要必须保留直角，则必须在结构上增设退刀槽或释放槽。与此同时，壁厚均匀性是决定陶瓷烧结质量的核心。由于工业陶瓷是从粉体经成型、高温烧结致密化的过程，截面厚度的巨大差异会导致收缩率不均匀，从而引起严重的翘曲变形、内部残余应力甚至开裂。此外，在特征设计上应严格限制深腔、深盲孔以及高长径比结构，因为这不仅会使金刚石磨头和超声加工刀具面临严重的刚度不足和刀具磨损，还会极大地恶化排屑和冷却条件。 二、公差体系与表面质量的科学权衡 在公差体系与表面质量的界定上，工程师必须摒弃“精度越高越好”的惯性思维。过度公差是导致技术陶瓷零部件加工成本飙升和报废率居高不 下的罪魁祸首。尽管先进陶瓷（如氧化铝、氮化铝、碳化硅）通过精密磨削可以达到亚微米级的尺寸精度，但图纸中绝不能无差别地对所有尺寸施加严苛公差。对于非配合面、自由面或装配定位无关的尺寸，应当充分放宽，允许其遵循陶瓷常规的生坯成型或烧结公差。在表面粗糙度（Ra）的标注上，必须做到有的放矢——未加工的烧结原面通常粗糙度较高，而功能表面（如晶圆真空吸附面、动密封精密对准面、高频高压绝缘面）则需要明确指定精密金刚石磨削或抛光加工的要求，并精确权衡其对摩擦学性能、颗粒产生率以及真空密封性的实际影响。 特征分类 推荐公差 / 表面状态 工程考量与设计要点 非配合 / 自由面 常规生坯/烧结公差（±0.1mm或百分比） 充分放宽尺寸限制，降低烧结废品率与加工成本。 功能配合面 精密金刚石磨削加工 仅在晶圆吸附、动密封或精密定位处局部加严控制。 关键接触面 镜面抛光级 (Ra < 0.05 μm) 减少摩擦系数，严格控制洁净室内的颗粒产生率。 三、装配接口与热膨胀适配 此外，半导体设备的极端工况决定了陶瓷零部件必然与金属结构件进行复合装配，这就对图纸中的装配与紧固接口设计提出了严苛挑战。由于硬质陶瓷无法直接攻丝制造可靠的螺纹（直接攻丝极易导致牙型崩裂或滑牙），图纸中应当彻底避免直接在陶瓷本体上攻内螺纹的设计。取而代之的合理方案包括：设计带有沉头或阶梯的通孔，利用金属穿心螺栓进行夹持固定；采用高温无机胶黏剂或热套配合预埋金属嵌件；或者通过精密的压板、凸缘结构将陶瓷件压紧在金属底座上。更为关键的是，热膨胀系数的巨大差异必须在图纸和配合公差中得到补偿。陶瓷（如氧化铝、碳化硅）的热膨胀系数远低于不锈钢、铝合金或钛合金等结构金属。如果在设计时未在配合孔或销钉间预留足够的热膨胀间隙，当半导体腔体经历高温工艺（如CVD、Etch腔体的热壁效应或高温烘烤）时，由于金属膨胀速率远大于陶瓷，必然会对陶瓷件产生挤压应力，导致其在无预警的情况下发生灾难性碎裂。 四、关键技术要求界定 最后，一份成熟规范的半导体陶瓷工程图纸，必须在技术要求或标题栏中对材料属性和后处理工艺做出绝对无歧义的界定。这主要包括以下四个核心维度： 材料牌号与纯度：例如6% 或 99.9% 高纯氧化铝、反应烧结碳化硅，以严格控制碱金属等微量杂质对半导体先进制程的沾污风险。 致密性与气密性指标：明确界定零部件是需要达到零开口气孔的绝对致密状态（以满足超高真空环境的要求），还是允许具有特定孔隙率的结构。 边缘微观处理规范：强制规定所有锐边均需进行微小倒角或钝化（如2 × 45° 或 R0.2 以内），以消除微观毛刺并防止在洁净室搬运与组装过程中产生微小颗粒。 洁净与包装规范：要求最终产品必须经过高纯去离子水超声波清洗、烘干，并采用符合半导体洁净室标准的真空双层封装。

在现代半导体制造、新能源电池、精细化工及医疗流体等高端工业领域，流体输送与计量系统正面临着传统金属及高分子材料难以越过的性能瓶颈。强腐蚀性化学品、纳米级高硬度研磨颗粒（如CMP浆料）、高温高压交变工况，对设备的耐磨损性、化学惰性以及尺寸稳定性提出了极端考验。在此背景下，以高性能氧化铝（Al2O3）与氧化锆（ZrO2）为代表的精密陶瓷结构件，正成为构建新一代无污染、高精度陶瓷柱塞泵的核心基石。 一、氧化铝与氧化锆的性能博弈 高纯氧化铝陶瓷：通常采用95%、99%甚至99.9%的高纯度原料，莫氏硬度高达9级（仅次于金刚石和碳化硅），具有极强的抗切削与耐磨损能力。对绝大多数无机酸、有机酸、强碱及盐溶液表现出优异的惰性，不会发生金属离子溶出。热传导好且热膨胀稳定，非常适合在中温及常温连续高频往复运动中使用。 高韧性氧化锆陶瓷：具备独特的应力诱导相变增韧特性（四方相向单斜相转变）。当微观裂纹受力扩展时，相变引起的体积膨胀产生压应力，有效阻止裂纹延伸，其断裂韧性远高于普通氧化铝，抗机械冲击能力极强。摩擦系数低且弹性模量接近金属，是半导体高纯化学品、CMP抛光液循环及高频微量注射的终极解法。 零金属析出纯净度 液力端采用高性能氧化铝或氧化锆陶瓷，化学性质极其稳定，不含可浸出金属离子，从源头上避免半导体化学品的二次污染。 超强耐磨抗蚀能力 陶瓷莫氏硬度仅次于金刚石，镜面研磨状态完美应对强酸强碱以及CMP浆料等高硬度、高磨损介质的长期冲刷。 微升级精确计量 柱塞往复直线运动排量与行程严格成正比，可实现极高重复精度的微量、连续或脉冲式输送，流量波动控制在极小范围。 二、核心结构件的精密演进与制造 陶瓷柱塞与泵套的微米级配合：柱塞与泵套之间采用超精密间隙配合（通常控制在亚微米至数微米级），利用液体自身的微膜润滑实现无接触动密封。加工时必须将圆柱度、圆度及同轴度严格控制在极小范围内，并可采用激光微织构技术在表面形成储液微坑，结合金刚石砂轮缓进给磨削与抛光，使表面粗糙度达到Ra ≤ 0.05μm的镜面状态。 密封与隔离结构的创新演进：传统弹性密封在输送含颗粒浆料时易引发三体磨料磨损。高端定制采用迷宫式节流密封与双作用反冲洗隔离腔结构，在驱动端与流体端之间通入洁净去离子水或惰性气体微压反冲洗，彻底阻断工艺介质向机械驱动端的渗漏。 单向阀组与无死体积流道：阀球与阀座采用高纯氧化铝/氧化锆整体烧结与精密研磨，确保长期强酸强碱浸泡下的线接触密封精度；内部流道经CFD流体力学仿真优化，实现零死体积、快速排空与置换，避免光刻胶等高价值化学品变质。 三、多维高端工业应用场景延伸 半导体微电子制造：全陶瓷流体端消除金属接触，控制ppt级金属离子析出。多缸独立控制陶瓷柱塞泵系统实现CMP纳米磨料与超纯水的在线动态闭环配比，流量脉动极低，保障晶圆平坦化良率。 新能源锂电池产业：针对正负极高固相含量浆料的强烈磨蚀，高硬度氧化铝/氧化锆复合柱塞泵寿命达传统合金材质10倍以上，确保持续涂布厚度一致性。 精密医疗与生化分析：热膨胀系数极低、刚性极佳，在频繁启停和高频往复中无机械形变，确保纳升（nL）至微升（μL）级液体的精准推注。 四、陶瓷柱塞泵常见故障与问题诊断 Q1：陶瓷柱塞为什么会发生突发性碎裂或出现微裂纹？ 陶瓷材料具有抗压极高但抗冲击韧性较低的物理特性。若系统遭遇瞬间超压、水锤效应、未执行低载启动规范，或前期受硬质颗粒撞击产生隐性微裂纹并在交变载荷下疲劳扩展，均会导致纵向断裂或崩角。 Q2：密封件为什么会出现异常磨损以及什么是“三体磨料磨损”？ 在输送CMP或锂电浆料时，若前置过滤网破损，微纳米级硬质颗粒会侵入柱塞与密封件之间。受压后，这些硬质颗粒会对高硬度陶瓷形成强烈的磨料磨损，从而迅速破坏镜面并导致泄漏。 Q3：为什么泵体会出现干摩擦、局部过热甚至卡死？ 当发生介质断流、进料腔气蚀，或人为将填料压盖过度拧紧以追求零泄漏时，会瞬间破坏润滑液膜并引发干摩擦。随后产生的持续高温热应力会导致陶瓷组件热膨胀不均，最终引发卡死。 五、延长使用寿命的维护最佳实践 严格把控介质纯净度与前置过滤：进料端必须配置精密过滤器（一般工业≥80目，半导体及微量计量≥120目），坚持每班一检与定时清理，严禁在无过滤状态下启动。 杜绝干摩擦与科学调整密封：严禁无液空转，启动前必须排净气体。绝不能盲目死命拧紧填料压盖，应遵循制造商规定扭矩，维持正常微量润滑液膜。 规范升降压与日常点检：执行低压启动、逐步提升至额定值的SOP；停机前先泄压。运行中定期监测温度，发现异常噪音或压力表高频剧烈抖动立即停机排查。 六、陶瓷柱塞泵 vs 主流流体输送泵 评估维度 陶瓷柱塞泵 隔膜泵 齿轮/螺杆泵 合金柱塞泵 计量精度 极高（线性排量，往复行程恒定，脉冲极小） 中等（受膜片变形与气动/液动回程影响） 较高（但易受介质粘度与泄漏影响漂移） 极高（与陶瓷柱塞相当） 纯净度 极佳（全陶瓷液力端，无金属离子析出，ppb/ppt级） 良好（但氟塑料隔膜存在微量溶出或吸附风险） 较差（金属齿轮/螺杆剪切摩擦易产生金属屑） 差（强酸强碱下金属离子溶出严重） 耐磨损能力 极强（氧化铝/氧化锆莫氏硬度9级，轻松应对纳米CMP浆料） 较差（高硬度颗粒易磨损隔膜或导致阀闭合不严） 极差（硬质磨料会迅速吞噬齿轮啮合面与轴套） 较差（金属表面易被磨料划伤、拉毛） 耐腐蚀性能 极佳（惰性材质，耐绝大多数强酸、强碱及有机溶剂） 极佳（受隔膜材质如PTFE限制，整体耐腐蚀性好） 一般（依赖特殊耐腐蚀合金，成本极高且易点蚀） 一般（面对氢氟酸、浓盐酸等迅速失效） 剪切力保护 温和（无剪切力破坏，保护大分子及微纳米粒径） 温和（往复式隔膜对剪切力较小） 强（旋转剪切力大，易破坏光刻胶或乳液结构） 温和（同属柱塞往复式结构，对流体温和） 最佳适用场景 半导体化学品/CMP浆料、新能源高固相浆料、高端微量计量 化工常规输送、污水处理、一般无菌流体转移 中高粘度无颗粒流体、润滑油、树脂高压输送 高压清洗、常规高压水射流、无磨料高压液压 核心竞争优势总结：传统金属泵在面对半导体高纯化学品时面临致命的金属离子析出与腐蚀问题；而齿轮泵和隔膜泵在面对高硬度、高固相含量的研磨浆料时显得束手无策。陶瓷柱塞泵凭借“零金属析出 + 极高耐磨硬度 + 微升级精密计量”的三位一体优势，构成了其在高端流体输送领域不可替代的技术壁垒，是驱动高端制造业向更高质量迈进的硬核引擎。

在半导体制造与精密加工供应链中，晶圆承载盘作为核心支撑部件，其表面质量直接决定了晶圆的贴合精度、真空吸附平整度以及整体制程良率。对于海内外负责半导体设备、光刻或刻蚀模组的采购决策者与工程师而言，寻找能够稳定交付纳米级表面光洁度（如 Ra ≤ 0.02 μm）的供应商，是确保设备高端性能的关键。 无论是高纯度氧化铝、碳化硅还是氮化硅材质，先进陶瓷都具有“硬、脆、难加工”的典型特征。传统的机械磨削极易导致表面微裂纹、边缘崩边和亚表面损伤，这往往会成为洁净室内的颗粒污染源。为了满足半导体客户对表面完整性的严苛标准，顶尖的陶瓷制造商正在全面推行“延性域（塑性）磨削”及相关先进工艺。 一、实现延性域磨削与复合辅助技术 为了在保障结构强度的同时获得镜面级效果，加工端主要采用以下两项突破性技术，这也是采购评估供应商技术成熟度的重要指标： 工艺一ELID在线电解修锐磨削：选用金属结合剂（如铸铁或青铜基底）金刚石砂轮，配合专用的电解装置，在磨削过程中对砂轮进行实时、微量的电解修锐。电解作用不断溶解表层金属结合剂，使微细金刚石磨粒持续锋利外露，避免了砂轮钝化引起的挤压破碎。 工艺二超声振动辅助磨削：在砂轮或工件系统上引入高频、微幅的机械振动，使磨粒对陶瓷表面呈现周期性的“冲击-微切削”状态。这显著减小了切削力和瞬时摩擦热，彻底抑制了晶粒的宏观剥落与边缘崩边。 二、砂轮与磨料的严苛筛选及修整 磨削工具的精度，直接映射并决定了工件最终的微观形貌： 微细磨料与精密修整：精磨阶段必须选用粒度更细的金刚石砂轮（如W5至W10甚至更细粒度），并通过高精度修整工具将砂轮圆跳动控制在 1 μm 以内，避免微小跳动在陶瓷表面留下螺旋加工痕迹。 多道次复合抛光衔接：镜面磨削通常需配合微米/纳米级金刚石研磨膏进行逐级过渡抛光，彻底消除微观裂纹，满足无污染洁净室的集成要求。 三、磨削运动参数与机床系统的极致把控 微米级切深与低进给率：将单次切深严格控制在亚微米级（0.5 ~ 2 μm/pass），迫使材料发生微观塑性流变而非崩解，同时配合低进给速度避免瞬时切削力波动带来的微小振纹。 超高刚性机床与环保冷却：采用高阻尼材料（如花岗岩或高强度铸铁床身）的超精密平面磨床，配合大流量、高压精密冷却液，及时冲走微细磨屑，防止二次划伤，确保交付到采购手中的每一片承载盘都达到近乎完美的洁净度与光洁度。 四、典型产品分享 在先进制程半导体设备中，除晶圆承载盘外，多款核心功能部件同样极度依赖镜面磨削技术以突破物理性能极限。以下为四类高技术壁垒陶瓷结构件的工程特性、选材及镜面加工关键指标深度剖析： 1. 半导体静电吸盘（ESC）陶瓷介电层与承载基板 主流材质：99.9%高纯氧化铝 或 烧结碳化硅。 关键技术指标：表面粗糙度 Ra ≤ 0.015 μm，平面度 ≤ 3 μm（全幅面），平行度 < 5 μm。 技术价值与镜面磨削必要性：静电吸盘在工作时需要利用库仑力或约翰逊-拉贝ック（J-R）效应强力吸附硅片。若承载面存在微观粗糙或微裂纹，极易在几千伏高压下导致局部气隙微放电，从而击穿介电层并损毁晶圆。通过ELID超精密镜面磨削与化机抛光复合工艺，可彻底消除亚表面损伤，确保背面热传导均一性与高压绝缘可靠性。 【核心结构示意图】 Ra ≤ 0.02 μm 2. 反应腔室等离子体刻蚀聚焦环 主流材质：高纯单相烧结碳化硅 或 高密度石英替代型氮化硅。 关键技术指标：接合面平面度≤ 5 μm，侧壁及台阶面光洁度 Ra ≤ 0.05 μm。 技术价值与镜面磨削必要性：聚焦环环绕在硅片四周，直接暴露于强氟/氯基等离子体轰击下。微观粗糙度过高会加剧等离子体化学侵蚀速率，并产生剥落颗粒污染晶圆。精密磨削能够优化晶界结合状态，降低微观应力集中，显著延长其在刻蚀腔内的服役寿命。 【核心结构示意图】 Ra ≤ 0.02 μm 3. 光刻机台用陶瓷基准尺板 主流材质：零热膨胀微晶玻璃陶瓷或高刚性热压碳化硅。 关键技术指标：线胀系数 < 1.0×10⁻⁶/K，表面粗糙度 Ra ≤ 0.01 μm，局部平面度达亚微米级。 技术价值与镜面磨削必要性：作为光学对准与定位的核心基准，该类部件对热形变和几何误差零容忍。超声波辅助磨削与纳米级研磨确保了刻线基准的锐利度与长周期几何稳定性，直接决定了光刻机的套刻精度。 【核心结构示意图】 Ra ≤ 0.02 μm 4. 半导体超精密气浮导轨与滑块 主流材质：高致密氧化铝陶瓷（Al₂O₃） 或 反应烧结碳化硅。 关键技术指标：导向面直线度≤ 1 μm / 300mm，表面粗糙度 Ra ≤ 0.02 μm，硬度 HRA > 88。 技术价值与镜面磨削必要性：气浮导轨与空气轴承之间依靠微米级气膜实现无摩擦悬浮运动。导轨工作面若存在微米级刀痕或波纹，将直接引发气膜紊流、振动及“爬行”现象。镜面磨削带来的极高表面密实度与极低摩擦系数，是实现纳米级数控定位平台高速平稳运动的前提。 【核心结构示意图】 Ra ≤ 0.02 μm 五、如何选择可靠的精密陶瓷供应商？ 对于采购决策者而言，在评估半导体结构陶瓷供应商时，除了审核基础的加工报价外，更应重点穿透以下三大核心供应链指标： 1. 工艺闭环与核心装备：核实供应商是否具备 ELID 在线电解修锐磨床、超声波辅助加工中心及纳米级研磨抛光全套产线，避免多道外发加工导致的公差累积与品质失控。 2. 检测溯源能力：要求供应商提供白光干涉仪、高精度三坐标测量仪及氦质谱检漏报告，确保每一批次交货的承载盘、静电吸盘等组件符合 Ra ≤ 0.02 μm 且无微裂纹的严苛标准。 3. 工程定制与失效分析支持：评估其技术团队是否能够根据客户提供的工况环境（如特定等离子体浓度、高压绝缘需求），协助进行材料牌号匹配及结构优化设计。 如果您正在寻找能够提供定制化、高精度半导体结构陶瓷及晶圆承载盘、静电吸盘等核心部件的可靠合作伙伴，欢迎随时联系我们获取详细的材料数据表与定制方案。

内容摘要：在现代工业制造体系中，先进陶瓷结构件凭借其卓越的耐高温、耐磨损、抗腐蚀及高比强度特性，已被广泛应用于半导体设备、新能源汽车、航空航天及精密机械领域。本文系统拆解四大主流结构陶瓷的打样特性，并提出涵盖数字化成型、数值仿真与快速热工制度的全流程提速方案，助力研发团队将打样周期缩短 50% 以上。   在氧化铝、氧化锆、碳化硅以及氮化硅等主流结构陶瓷的研发与打样阶段，传统流程往往受制于开模周期长、烧结收缩大、硬加工难度高以及试错成本高昂等系统性瓶颈。常规的“开模—烧结—硬加工”路径通常需要耗费 4 至 8 周的时间。为了在技术竞争激烈的全球化市场中实现高效迭代，研发团队必须跳出传统制造的线性思维，通过成型数字化、仿真预测化和后处理差异化，系统性地将打样周期缩短 50% 以上。 一、 材质属性解构与周期瓶颈的本质 要实现打样周期的突破，首先必须厘清四大核心结构陶瓷在物理化学本质上的差异及其对研发节奏的制约。从材料工程学角度来看，氧化铝与氧化锆作为氧化物陶瓷，技术成熟度相对较高，其核心矛盾在于粉体批次活性带来的收缩率波动以及高温烧结过程中的几何畸变。特别是氧化锆，由于其复杂的相变行为（四方相到单斜相转变）和高达 20%~25% 的体积收缩率，若缺乏精确的工艺控制，极易在烧结阶段产生开裂或严重翘曲。 相比之下，碳化硅与氮化硅作为非氧化物陶瓷，具备极强的共价键特征，这赋予了它们无与伦比的高温机械性能，但也直接导致了无压烧结的极度困难。碳化硅通常需要依赖特殊的烧结助剂或反应烧结路径，而氮化硅则对烧结气氛（如高压氮气保护）有着苛刻的要求。因此，非氧化物陶瓷的打样瓶颈往往不在于几何成型，而在于烧结制度的摸索与高温炉温曲线的反复调试。打样提速的核心逻辑，在于用数字化增材制造或准等静压毛坯切削替代传统模具制造，并通过数值模拟彻底消除“烧结变形—修模”的试错循环。 陶瓷材质 核心物理化学特性 研发与打样核心痛点 氧化铝 (Al₂O₃) 技术成熟，绝缘性好，成本适中，烧结温度适中。 粉体批次活性差异导致收缩率波动，需防范成型密度不均。 氧化锆 (ZrO₂) 高断裂韧性与抗弯强度，体积收缩率高达 20%~25%。 相变敏感，烧结极易发生翘曲变形与开裂。 碳化硅 (SiC) 极端硬度，超高导热率与耐磨性，强共价键特征。 无压烧结困难，依赖反应烧结或特殊烧结助剂与炉温控制。 氮化硅 (Si₃N₄) 高强度、高韧性、优异抗热震性能。 对烧结气氛敏感，需高压氮气保护防止高温分解。   二、 全流程提速的核心工艺路径 摆脱模具依赖的数字化成型技术 在研发初期的 1~10 件小批量试制阶段，投入钢制模具或注射模具会带来不可承受的时间与资金成本。针对复杂结构件，应优先引入立体光固化或数字光处理3D 打印技术。这些增材制造路径能够直接将三维 CAD 模型转化为实体素坯，将前期的工装准备时间从数周压缩至数天以内，尤其适用于包含内部微通道、复杂流道或薄壁特征的氧化铝与氧化锆构件。 对于大尺寸、块状或盘状结构件，生坯机械加工则展现出极高的实用价值。该路径通过冷等静压（制备出大尺寸致密素坯或低温预烧结毛坯，随后利用数控机床（CNC）在材料呈“粉笔状”的生坯状态下进行高效切削，最后直接送入高温炉烧结。这种方法绕过了烧结后陶瓷硬度极高、难以加工的痛点，能够将复杂外形的几何验证周期压缩至 48 小时以内。 解决收缩率黑箱的数值仿真与补偿 陶瓷烧结伴随着剧烈的体积收缩与密度跃升，如果仅凭经验进行模具设计或素坯放大，极易陷入反复修模的泥潭。在设计阶段引入有限元分析软件，对排胶及烧结过程中的温度场、密度场和应力场进行联合仿真，是消除试错成本的关键。由于 3D 打印或粉体成型工艺本身具有方向性，其收缩率往往呈现各向异性特征（例如 Z 轴收缩率通常大于 X/Y 轴）。 通过将流变参数输入仿真系统并执行反向变形补偿，工程师能够在 CAD 模型阶段就对几何尺寸进行预先修正，确保首件烧结成型尺寸直接落入公差带。需注意的是，仿真模型中的收缩率补偿参数高度依赖于具体的粉体固含量、黏结剂配方及炉温均匀性，必须建立实验室内部的标准粉体数据库进行标定。 热工制度的精确调控与快速烧结 排胶与烧结阶段往往是整个研发周期的隐形时间黑洞。在排胶环节，3D 打印件内部的高分子有机粘结剂如果升温过快，会迅速气化并产生内应力导致微裂纹（Micro-cracks）。通过热重分析（Thermo gravimetric Analysis, TGA）明确粘结剂的精准热分解区间，设计非线性的慢速升温区（如 200℃~500℃），可以大幅缩短不必要的保温时间。 而在烧结环节，传统电炉升温与保温周期动辄长达十几个小时，引入微波辅助加热或高效快速烧结炉，能够实现整体均匀的快速加热，将烧结周期缩短 40% 至 60%，并有效抑制晶粒异常长大。 三、 后处理阶段的效率平衡与工艺取舍 先进陶瓷的硬度极高（如碳化硅莫氏硬度约为 9.5，氧化锆约为 8.5）。如果在打样阶段对所有表面均盲目追求镜面抛光或高精度磨削，会严重拖慢整体交付节奏。在研发过程中，必须严格区分功能面与非功能面。对于非配合面、非密封面，应直接依赖烧结精度或生坯加工精度，避免二次机械加工。 对于必须进行精加工的关键配合面，传统金刚石砂轮磨削效率低下且容易引入表面微裂纹。此时应引入超声辅助加工，利用高频微振动降低切削力并改善表面质量。针对局部微细孔或异形槽，采用皮秒或飞秒级别的激光辅助加工进行非接触式高效材料去除，能够彻底摆脱传统金刚石刀具频繁磨损换刀带来的时间损耗。 四、 研发验证阶段的深层思考与风险警示 在追求极致打样速度的工程实践中，必须清醒认识到快速成型路径与最终量产路径之间的物理性能鸿沟。通过 3D 打印或快速成型技术制备的陶瓷结构件，其内部往往不可避免地存在微观孔隙率较高、层间结合不完全等问题。这导致其抗弯强度和韦伯模数通常显著低于采用干压成型或热压烧结工艺的量产件。  工程免责与性能警示声明：快速打样件的数据仅用于验证几何装配、流体特性与原理性功能，其实际机械承载能力与极端环境寿命需以最终模压量产件为准（数据需验证）。此外，针对厚壁件的快速排胶和烧结，必须进行荧光探伤或显微结构断面扫描，以排除内部残余热应力引发的微裂纹隐患，确保研发阶段的验证结论具备真实可靠的工程指导意义。

核心提要 在半导体制造向 Sub-7nm 乃至更先进制程迈进的今天，光刻机作为芯片制造的“皇冠明珠”，其套刻精度已提升至纳米级（nm）。 在加速度超过 10g 的超高速步进扫描运动、极高热流密度以及 10⁻⁷ Pa 超高真空的极限工况下，传统的钛合金、因瓦合金等金属材料已触及物理极限。先进结构陶瓷（碳化硅、氮化铝 、氧化铝 ）凭借高比刚度、极低热膨胀系数、高导热性与优异的真空兼容性，成为了光刻机与核心半导体装备中不可替代的终极结构材料。   01 极限工况：传统金属在光刻设备中的物理瓶颈 光刻机的晶圆曝光过程要求系统在毫秒级时间内完成高速定位与稳定。传统金属构件在面对这种极限工程挑战时，暴露出了三大致命缺点： 动态刚度不足引致机械共振：在频繁的启停与高速加速过程中，金属材料的弹性模量/密度比（比刚度）受限，容易产生微小的结构变形与高频余震，大幅延长对准时间，降解光学对焦精度。 热膨胀导致焦深漂移：光刻机内部的高能量激光束及等离子体辐射会导致局部温升。金属材料的热膨胀系数较高，微米级的热形变即会导致焦深失焦，导致整片晶圆报废。 超高真空脱气与微粒污染：金属材料在超高真空环境下容易发生微量气体释放，且在强腐蚀性等离子体轰击下容易剥落微粒，污染昂贵的光学镜头群与反应腔体。 02 材料降维打击：先进结构陶瓷性能对比 为了克服上述物理瓶颈，先进结构陶瓷成为了光刻机工程师的必然选择。下表对比了半导体级先进陶瓷与常用高精密金属材料的核心物理性能： 材料名称 密度 ρ (g/cm³) 弹性模量 E (GPa) 比刚度 E/ρ (GPa·cm³/g) 热膨胀系数 CTE (×10⁻⁶/K) 热导率 k (W/m·K) 钛合金 4.43 114 25.7 8.6 6.7 因瓦合金  8.05 141 17.5 1.2 10.1 高纯氧化铝  3.92 380 96.9 7.2 30.0 氮化铝  3.26 310 95.1 4.5 170 - 220 碳化硅  3.10 410 - 450 132 - 145 4.0 120 - 200   【性能总结】：碳化硅的比刚度高达钛合金的 5 倍以上，热导率接近铝合金，而热膨胀系数仅为金属的几分之一，是高速超精密运动构件的天选材料。 03 核心应用：光刻机关键陶瓷部件分解 晶圆双工件台 【主导材料】：反应烧结/无压烧结碳化硅【应用解析】：工件台承载晶圆完成毫秒级高速扫描。采用拓扑优化镂空结构的超轻量化 SiC 框体，能在将重量减轻 40% 以上的同时保持极高的抗弯曲刚度，使工件台在 10g 极高加速度下做到“零形变”，确保纳米级套刻精度。 静电吸盘基底 【主导材料】：氮化铝/ 氧化铝【应用解析】：静电吸盘利用库仑力平整平伏地吸附晶圆。AlN 具有极高的热导率与优异的电绝缘性，内部通过共烧工艺嵌入微米级钼/钨加热丝，表面加工出数万个微针阵列，在实现均匀快速温控的同时，大幅减少与晶圆的接触面积，避免微粒污染。 激光干涉仪参考镜像/反射镜条 【主导材料】：零膨胀微晶玻璃 / 反应烧结碳化硅【应用解析】：作为双工件台在 X/Y/Z 轴方向位置干涉测量的激光基准反射面。其表面粗糙度要求达到 Ra < 0.1 nm，且要求在温控波动下保持绝对尺寸稳定性，确保测距光路的纳秒级响应与纳米级精度。 晶圆传输机械手爪 【主导材料】：高纯氧化铝/ 氮化硅【应用解析】：用于在各反应腔体之间极高速接驳 300mm（12英寸）晶圆。机械手爪要求极高的悬臂刚度与耐磨性，确保在高速甩动时不折弯、不下垂、不掉屑。 04 制造壁垒：微米级精密陶瓷加工的核心技术难点 工程难点说明 “烧结只是拿到入门准考证，微米级精加工才是决胜点。” 陶瓷材料硬度高（莫氏硬度 8.5~9.5）、脆性大，将烧结毛坯加工为符合半导体要求的终极零部件，需攻克四大工程难题。   超精密形位公差控制：对于 12 英寸静电吸盘与 SiC 工件台，要求全尺寸范围内全局平面度控制在 ≤ 1 µm 以内（相当于头发丝直径的 1/70），微孔及复杂流道位置公差锁定在 ±2 µm。 纳米级超平整抛光与表面损伤抑制：磨削加工极易在硬脆陶瓷表面留下微观裂纹，在强应力下引发瞬间脆断。必须采用化学机械抛光（CMP）与超精密研磨技术，在消除微裂纹的同时，将晶圆接触面粗糙度提升至 Ra < 0.1 nm 的镜面级别。 复杂内腔与轻量化拓扑结构制造：为了满足降重与冷却需求，SiC 部件内部常设计有蜂窝状镂空结构以及嵌入式微流道。这要求具备极高精度的五轴联动金刚石 CNC 雕铣能力及先进的无损检测（NDT）手段。 超高真空清洁度处理：加工后的陶瓷部件需经过多道超声波脱脂、强酸/强碱清洗以及高温烘烤抛气，彻底消除微孔与盲孔内的加工残留物，确保装机后在 10⁻⁷ Pa 真空下的出气率趋近于零。 05 结语与展望 半导体产业的竞争，表面看是芯片设计与光刻制程的争夺，底座却是材料科学与超精密加工工艺的硬核对决。微米级精密陶瓷加工技术，不仅代表着先进制造的工艺巅峰，更是支撑下一代高产能、超高精度光刻机与高端半导体装备走向自主可控的核心关键。

      在半导体晶圆传输、精密光电制程与超洁净自动化等高端制造场景中，机械臂需要持续保持高速、高频的往复循环运动。长期动态工况下，惯性交变载荷、结构共振响应、往复摩擦积热以及环境温度波动，会共同导致传统金属机械臂出现弹性挠曲、疲劳累积变形与热漂移等问题，最终造成定位精度下降、运行稳定性不足、设备良率受限等一系列工程短板。作为新一代精密结构材料，碳化硅（SiC）陶瓷凭借卓越的比刚度、热稳定性与抗疲劳特性，结合系统性的结构优化、低应力精密制造、柔性装配工艺与动态伺服补偿技术，能够在1–3m/s高速运动、50–100Hz高频循环的严苛工况下，将末端微变形控制在微米级，实现工业制造场景可量化、可稳定复现的工程级“零变形”效果。本文以中立科普视角，深度拆解碳化硅陶瓷机械臂能够长期维持高频高精度、无形变漂移的底层技术逻辑。 一、材料与结构协同：从物理根源抑制形变与共振风险       机械臂在高频往复运动中产生的变形主要分为力学惯性变形与温度诱导热变形两大类，而碳化硅陶瓷的核心优势，是能够从材料本征物性上同时削弱这两种变形的产生条件，再通过拓扑结构优化进一步提升动态刚性与稳定性，从源头规避结构振动与疲劳偏移。碳化硅具备450GPa超高弹性模量与3.21g/cm³低密度的组合特性，比刚度远优于不锈钢、铝合金等常规金属结构材料，在高速加减速的瞬时惯性冲击下，悬臂弯曲挠度被大幅抑制，高频交变载荷下的动态弹性变形量显著降低，从根本改善了金属机械臂惯性大、抖动明显、瞬时偏移量大的固有缺陷。       在热稳定性方面，碳化硅极低的热膨胀系数有效规避了温度漂移带来的结构翘曲，配合高导热特性，可快速均匀散除高频摩擦热量与环境冷热冲击热量，使臂体整体温度场保持均匀，不会出现局部热胀冷缩导致的弯曲、扭曲与尺寸偏移，在长期冷热循环工况中仍能维持极高的尺寸一致性。同时，高密度烧结工艺让材料显气孔率低于1%，晶界结构致密均匀，在百万次级别的交变应力循环下不会发生晶界滑移与塑性蠕变，抗疲劳性能极强，从材料层面避免了长期运行后的永久性变形累积。 仅靠材料性能无法完全规避高频激励下的结构共振与应力集中，因此机械臂整体采用贴合悬臂力学规律的拓扑结构设计。通过根部加厚、末端渐变收窄的变截面形态，匹配悬臂根部弯矩最大、末端惯性载荷最敏感的受力特征，在强化关键区域刚性的同时最大限度降低末端运动惯量，有效削弱振动幅值。一体式中空结构搭配加强筋布局，在不增加自重的前提下大幅提升抗弯、抗扭刚度，抬高结构固有谐振频率，使其避开设备高频运行的激励频率区间，彻底避免共振引发的剧烈抖动与瞬时形变。所有结构过渡位置均做圆角钝化处理，无应力集中点、无拼接结构断层，配合有限元极限工况仿真迭代优化结构参数，将交变应力稳定控制在材料安全阈值内，实现动态工况下的结构长效稳定。 二、低应力制造与柔性装配：消除残余应力导致的隐性形变       工程实践中，多数机械臂的长期精度漂移，并非源于材料动态变形，而是来自成型、加工、装配过程中残留的内应力。残余应力会在百万次循环工况中缓慢释放，引发渐进式微变形、结构翘曲与定位偏移，因此全流程低应力工艺是实现碳化硅机械臂零变形的核心保障。在成型与烧结阶段，采用近净尺寸一体成型与梯度恒温烧结工艺，严格控制坯体密度均匀性与窑内温度一致性，通过阶梯式升降温速率缓慢释放烧结内应力，避免坯体疏密不均、烧结扭曲、结构不对称等先天缺陷，保证每一支臂体的初始结构高度均匀稳定。 在超精密加工环节，采用分段式去应力磨削体系，规避传统高速切削带来的热应力与表层微损伤。粗加工后静置释能，释放初始磨削残余应力；精加工采用微切深、低进给的平稳切削方式，搭配恒温冷却系统抑制加工积热，避免局部高温导致的微弯曲与材料亚表面缺陷。最终通过纳米级抛光工艺优化表面平整度，减少运动摩擦损耗。成品经过三坐标测量与激光干涉仪全域检测，严格控制直线度、平面度与整体尺寸公差，确保出厂产品无初始微变形、无集中残余应力，从制造端消除后续形变隐患。       针对碳化硅陶瓷脆性大、对应力集中敏感的材料特性，行业传统刚性硬连接装配方式极易产生挤压预应力，该应力会与动态惯性载荷叠加，逐渐诱发隐蔽性结构变形。为此，整套装配体系采用柔性适配设计，陶瓷与金属连接界面配置热膨胀系数匹配的缓冲结构，螺栓孔位钝化处理，配合分级扭矩预紧工艺实现均匀受力，避免单边挤压微弯现象。全程采用间隙配合+高稳定性填充结构替代刚性过盈配合，避免装配公差带来的局部挤压应力。所有配套金属结构均做热膨胀匹配设计，减少温变环境下的异种材料应力差。成品出厂前经过大规模空载高频跑合，充分释放装配残余应力并二次校准精度，彻底规避装配应力引发的长期形变漂移。 三、动态补偿与工况适配：实现全周期高精度稳定运行       材料、结构与工艺可以彻底消除机械臂的永久性塑性变形，但在超高速、超高频的瞬时运动过程中，仍然存在微量弹性形变与振动偏移，需要依靠伺服动态控制技术做实时补偿，实现工程意义上的完全零变形运行。设备搭载高带宽伺服驱动与智能滤波算法，精准识别臂体固有振动频率，主动抵消工况激励产生的共振干扰，有效抑制高速启停与高频往复过程中的末端抖动与动态挠曲。运动轨迹摒弃传统突变式加减速逻辑，采用平滑S型速度曲线，让加速度连续无突变，大幅降低瞬时冲击力矩，使动态弯曲挠度降至最低。       结合高精度实时检测模块，系统可毫秒级捕捉末端微米级偏移数据，通过伺服闭环控制系统实时修正位置偏差，动态补偿高速运动中的瞬时弹性变形，让机械臂末端重复定位精度长期稳定在±0.01mm以内，保证高频往复运动的轨迹一致性与尺寸稳定性。在复杂工业工况适配层面，碳化硅陶瓷具备优异的化学惰性与耐腐蚀性，可耐受半导体制程中的等离子冲刷、氟系腐蚀介质，不会出现结构腐蚀减薄、刚性衰减等问题；超低摩擦的光滑表面可实现洁净运行，无粉尘碎屑产生，避免磨损带来的尺寸偏差。配合腔体均温与稳流结构适配设计，可有效防止单侧温差、气流冲击造成的局部弯曲，实现超洁净、变温、腐蚀等严苛场景下的长周期、零漂移稳定运行。 结语       碳化硅陶瓷机械臂的“零变形”技术，并非依靠单一材料优势实现绝对不变形，而是一套覆盖材料本征抑形、结构刚性强化、制造去应力、装配消应力、动态实时纠形的全链路工程体系。通过从物理根源消除永久性形变、从控制端可控抵消瞬时动态形变，彻底解决了传统金属机械臂在高频高速精密工况下普遍存在的振动偏大、精度漂移、疲劳变形、寿命不足等痛点，高度适配半导体、光电、精密自动化等高端制造的长期高精度运行需求，是当前超精密往复运动执行机构的最优结构方案之一。 工况适配与定制说明 可根据不同设备负载、运动速度、往复频率及环境工况，针对性定制机械臂结构尺寸、刚性参数与精密加工标准，适配各类高端精密自动化设备的零变形运行需求。
