在半导体晶圆刻蚀过程中，晶圆面临着极高的静电吸附风险和微粒污染威胁。氧化铝陶瓷吸盘作为静电吸盘的绝缘主体或高精密机械吸盘，主要通过材料改性、微观结构设计以及优异的物理化学特性来完美化解这两大核心痛点。
- 攻克从“超级绝缘”到“静电耗散”难题
传统的纯氧化铝陶瓷是极佳的绝缘体，但在刻蚀的高能等离子体环境下，绝缘体表面极易积聚大量静电荷，导致晶圆被“死死粘住”（残余吸附力过大）或发生静电击穿。为了解决这一问题，先进的氧化铝陶瓷吸盘主要采用以下半导电化改良手段：
- 半导电化改性（体电阻率控制）：通过在氧化铝基体中掺杂微量的过渡金属氧化物（如二氧化钛TiO₂、三氧化二铬 Cr₂O₃ 等），将其体电阻率精确控制在静电耗散区间（通常为 10⁹ ~ 10¹¹ Ω·cm）。
- 利用约翰逊-拉别克（Johnsen-Rahbek, J-R）效应：改性后的半导电氧化铝陶瓷吸盘主要依靠J-R 效应产生吸附力。当施加电压时，微小的电荷能够移动到陶瓷表面的微观突起处，晶圆与吸盘之间形成极薄的电荷层，产生比传统库仑力大数倍的吸附力，且响应速度极快。当断开电源时，积聚的静电荷能够通过半导电通道迅速耗散，彻底解决晶圆脱开（延迟和残余静电问题。
- 高纯度基材与超表面工艺污染难题
刻蚀工艺（尤其是干法等离子体刻蚀）伴随着强腐蚀性气体（如 CF₄、CHF₃、Cl₂ 等）和高能离子轰击，吸盘如果耐磨耐蚀性不足，就会被剥蚀并产生微粒（Particle）污染。氧化铝陶瓷通过以下多维工艺确保“零污染”。
- 超高纯度基材（5% ~ 99.99%）：用于半导体前道的氧化铝吸盘将铜（Cu）、铁（Fe）、钠（Na）、钾（K）等金属杂质控制在极低的 ppm 甚至 ppb 级别。这避免了在刻蚀过程中，由于材料磨损导致金属离子迁移到晶圆上，引发不可逆的电路短路或失效。
- 卓越的耐等离子体轰击性能：高纯氧化铝陶瓷具有极高的化学稳定性和晶格能，面对氟基、氯基等离子的连续轰击，其侵蚀速率极低，不易产生微粒脱落。

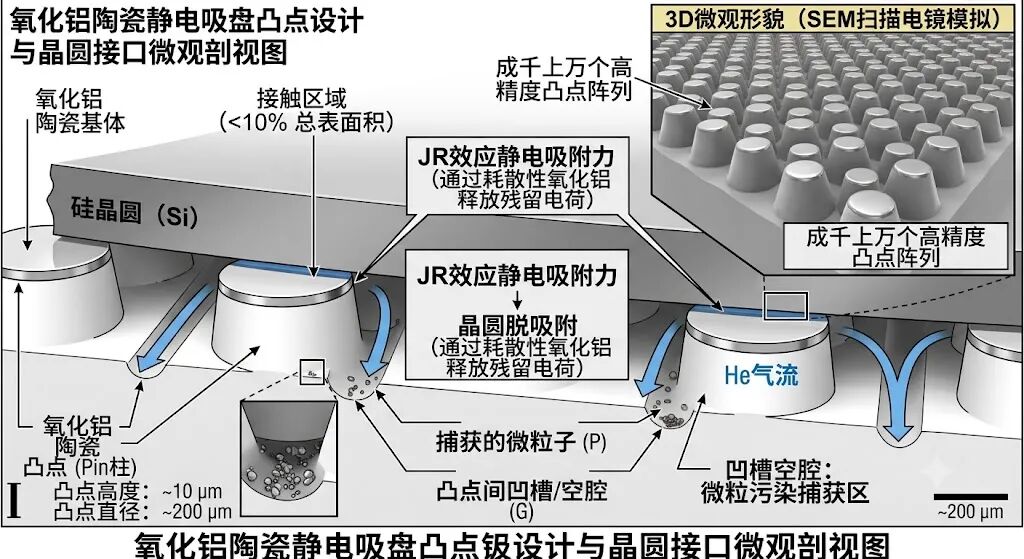

- 精密表面处理与“凸点”设计：吸盘表面经过纳米级的超精密抛光。更重要的是，吸盘表面通常不与晶圆全面积接触，而是设计有无数个微小的凸点，将接触面积减少了 90% 以上。这不仅大大降低了机械摩擦产生的微粒，而且即使有极少量的微粒，也会落入凸点之间的凹槽中，绝不会沾染到晶圆背面。
技术总结
氧化铝陶瓷吸盘在刻蚀工艺中扮演着“刚柔并济”的角色：通过掺杂改性让电荷既能快速聚集又能迅速释放，解决了静电羁绊；通过高纯材质与微观凸点设计，在剧烈的等离子体风暴中筑起了一道物理屏障，确保晶圆免受微粒与金属离子的污染。
