在半导体制造的微观世界里，纳米级的制程演进不仅是光刻解析力的较量，更是底层材料科学的暗战。随着芯片制造持续向 3nm 及以下制程推进，工艺环境正经历着极端化考验——超高真空、强腐蚀性等离子体、以及足以导致微米级形变的热应力。

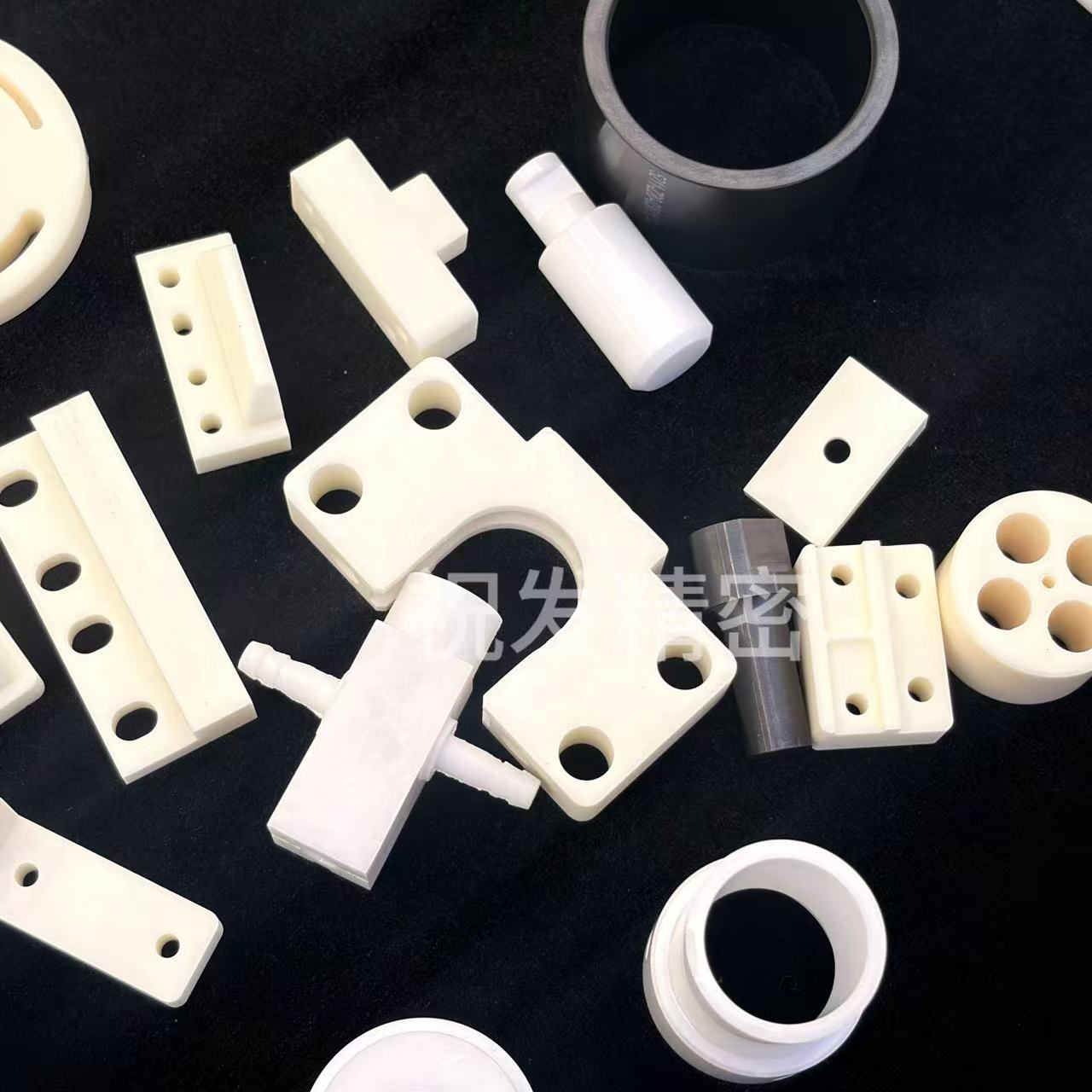

在这一背景下，传统的金属与有机材料因物理特性的局限，正逐步退出核心工艺舞台。精密陶瓷部件，凭借其高硬度、高弹性模量、耐腐蚀及优异的热稳定性，已成为半导体装备中不可或缺的“刚性基石”。据行业数据显示，在先进半导体设备中，精密陶瓷部件的价值占比已跃升至 16% 左右。这不再仅仅是零部件的更迭，而是一场关乎产业链安全与工艺上限的材料革命。
一、 从高纯氧化铝到功能性氮化物的跨越
半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。
高纯氧化铝作为应用最广的氧化物陶瓷，其核心价值在于“极端的化学惰性”。在干法刻蚀工序中，氟基或氯基等离子体会对腔体产生强烈的化学冲刷。纯度达到 99.9% 以上的高纯氧化铝，通过控制杂质含量，不仅能抵御等离子体的侵蚀，更能有效避免金属离子对晶圆的二次污染。这种平衡了成本与性能的材料，广泛存在于气体喷嘴、分配盘及腔体内衬之中。
然而，当工艺涉及到剧烈的热交换时，氮化铝则展现出了无可替代的优势。作为一种兼具高导热性与优异绝缘性的氮化物，其热膨胀系数与单晶硅惊人地匹配。在 12 英寸晶圆的加工过程中，这种匹配性极大地降低了因热应力导致的晶圆边缘翘曲风险。目前，氮化铝已成为制造静电吸盘和高性能加热器的战略级材料，直接决定了制程中的温度均匀性上限。
此外，针对后道封装及精密传动环节，氧化锆凭借其在陶瓷体系中罕见的高韧性脱颖而出。通过钇稳定等增韧工艺，氧化锆克服了陶瓷易碎的天然缺陷，使其在制造精密陶瓷劈刀、轴承及阀件时，能够承受高频振动与物理冲击，显著延长了设备的平均无故障时间。
二、 支撑全生命周期的工艺赋能
精密陶瓷的应用并非孤立的替代，而是深度嵌入半导体制造的全生命周期。
在前道刻蚀环节，聚焦环作为保护晶圆边缘、修正等离子体流场的关键件，必须在极端环境下保持尺寸的绝对稳定。采用精密陶瓷制造的聚焦环，能显著降低耗材的更换频率，从而提升机台的稼动率。
在光刻机系统中，精密陶瓷更是追求极致静默与精准的“幕后英雄”。为了实现纳米级的对位精度，光刻机工件台需要极高的比刚度与低热膨胀系数。碳化硅及氮化硅制成的导轨、方镜及真空吸盘，确保了在高速扫描运动中，系统不会因微小的发热而产生足以影响良率的位移偏移。
在后道封装环节，精密陶瓷同样发挥着关键作用。以引线键合为例，陶瓷劈刀在高速运作下的耐磨性与抗粘附能力，直接关联到焊线的可靠性。氧化锆基陶瓷凭借优异的表面粗糙度控制和物理强度，确保了每一根细如发丝的金线都能精准锚定。
三、国产化浪潮下的技术突围
从全球视野来看，精密陶瓷的高端市场长期由日本、美国及欧洲的少数巨头占据。然而，随着全球半导体产业链的深度调整，国产精密陶瓷正迎来从“实验室研发”向“工业化放量”转型的黄金期。
制造工艺的升维：国内企业正逐步攻克从高纯粉体制备到先进成型的全流程技术。特别是在大尺寸气压烧结氮化硅陶瓷领域，国内技术的突破打破了长期的进口依赖，实现了核心部件的自主可控。
尺寸与精度的双向突破：随着 12 英寸晶圆厂的大规模扩产，对大直径、异形化陶瓷件的需求激增。未来的技术竞争将集中在如何保证大尺寸部件内部应力的均匀释放，以及通过金刚石磨削、激光微孔加工实现纳米级的表面精加工。
“去金属化”与超高纯化：为应对更先进的制程，陶瓷材料正向“4N（99.99%）”甚至更高的纯度进军。减少材料内部的微量金属杂质，已成为提升先进制程芯片良率的必经之路。
以材料之“精” 促产业之“进”
精密陶瓷不仅是半导体装备的零部件，更是支撑现代微电子工业的物质原点。对于设备工程师而言，深入理解陶瓷材料的理化特性是优化机台性能的基础；对于采购决策者，建立稳定、高质量的陶瓷供应链则是规避断供风险、提升综合拥有成本竞争力的关键。
随着中国半导体级先进陶瓷市场规模向千亿级迈进，我们正见证着从“材料进口”向“技术输出”的跨越。
